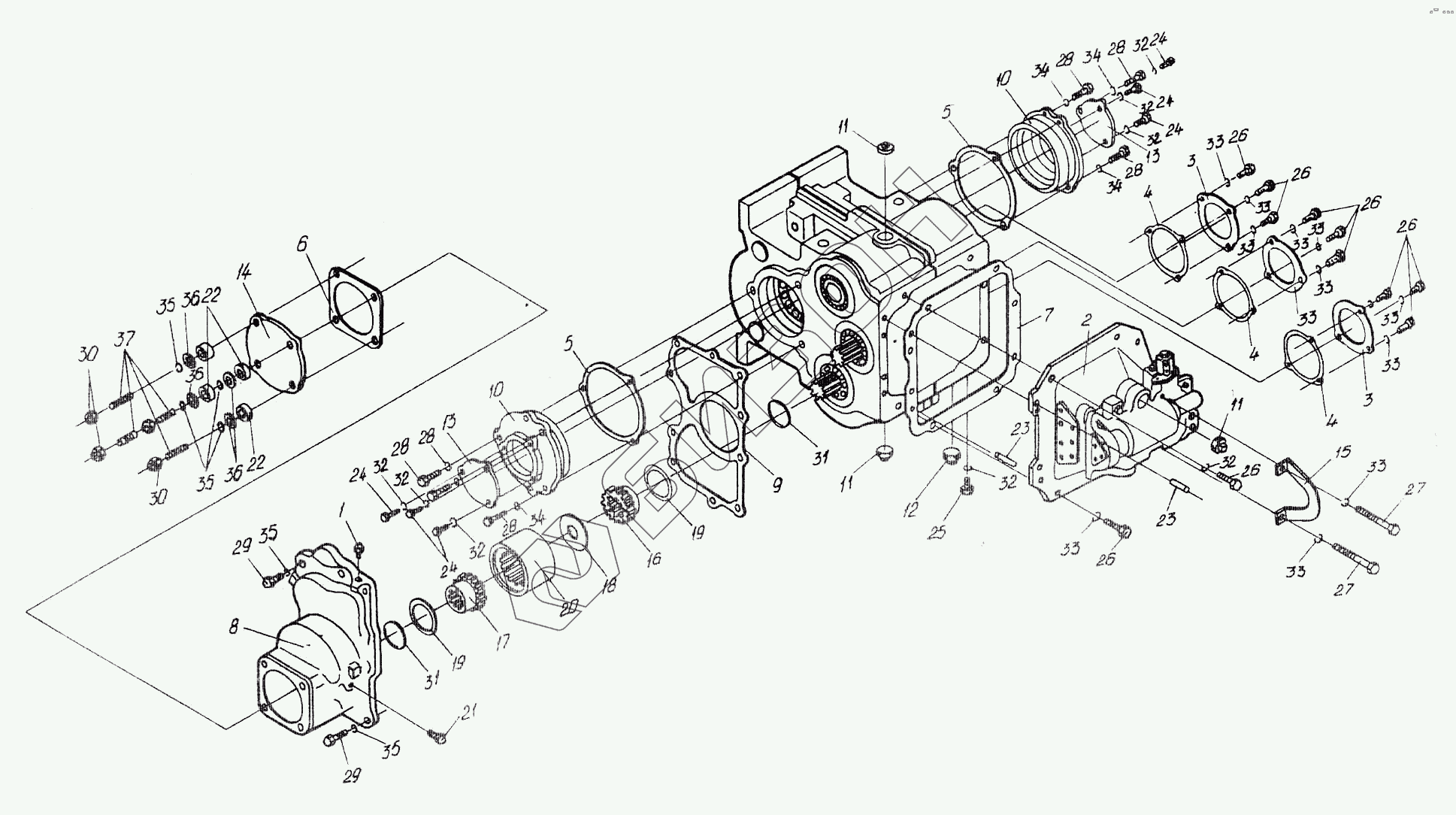

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Коробка диапазонов 3518020-46150
1
2
3
3
4
4
4
5
5
6
7
8
9
10
10
11
11
11
12
13
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
24
24
24
24
25
26
26
26
26
26
26
27
27
28
28
28
28
28
29
29
30
30
31
31
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
35
35
35
35
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 34-4-1-17-А | Сапун |
Загрузка ...
|
|
| 2 | 3518020-46160 | Механизм переключения диапазонов |
Загрузка ...
|
|
| 3 | 3518020-40009 | Крышка |
Загрузка ...
|
|
| 4 | 3518020-40011 | Проклладка крышки |
Загрузка ...
|
|
| 5 | 3518020-40012 | Прокладка стакана |
Загрузка ...
|
|
| 6 | 3518020-40019 | Прокладка гидромотора |
Загрузка ...
|
|
| 7 | 3518020-40084 | Прокладка механизма переключения |
Загрузка ...
|
|
| 8 | 3518020-40201 | Корпус установки гидромотора |
Загрузка ...
|
|
| 9 | 3518020-40209 | Прокладка корпуса |
Загрузка ...
|
|
| 10 | 3518020-41001 | Стакан установки дифференциала |
Загрузка ...
|
|
| 11 | 3518020-41129 | Пробка |
Загрузка ...
|
|
| 12 | 3518020-41142 | Пробка |
Загрузка ...
|
|
| 13 | 3518020-44039 | Крышка |
Загрузка ...
|
|
| 14 | 3518020-44041 | Крышка |
Загрузка ...
|
|
| 15 | 3518020-44278 | Кронштейн |
Загрузка ...
|
|
| 16 | 3518020-46132 | Полумуфта первичного вала |
Загрузка ...
|
|
| 17 | 3518020-46133 | Полумуфта гидромотора |
Загрузка ...
|
|
| 18 | 3518020-46134 | Кольцо полумуфты гидромотора |
Загрузка ...
|
|
| 19 | 3518020-46135 | Кольцо дистанционное полумуфты |
Загрузка ...
|
|
| 20 | 3518020-46136 | Втулка шлицевая полумуфты |
Загрузка ...
|
|
| 21 | 3518020-46462 | Пробка |
Загрузка ...
|
|
| 22 | 3518020-48000 | Втулка |
Загрузка ...
|
|
| 23 | 3518020-46024 | Штифт установочный |
Загрузка ...
|
|
| 24 | Болт М8-6gх14-7798 | Болт М8-6gх14-7798 |
Загрузка ...
|
|
| 25 | Болт М8-6gх20-7798 | Болт М8-6gх20-7798 |
Загрузка ...
|
|
| 26 | Болт М10-6gх35-7798 | Болт М10-6gх35-7798 |
Загрузка ...
|
|
| 27 | Болт М10-6gх160-7798 | Болт М10-6gх160-7798 |
Загрузка ...
|
|
| 28 | Болт М12-6gх35-7798 | Болт М12-6gх35-7798 |
Загрузка ...
|
|
| 29 | Болт М14-6gх45-7798 | Болт М14-6gх45-7798 |
Загрузка ...
|
|
| 30 | Гайка М14х1,5-6Н-15524 | Гайка М14х1,5-6Н-15524 |
Загрузка ...
|
|
| 31 | Кольцо С85-13943 | Кольцо С85-13943 |
Загрузка ...
|
|
| 32 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба 14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба 14х4.01-10450 | Шайба 14х4.01-10450 |
Загрузка ...
|
|
| 37 | Шпилька М14х50-22038 | Шпилька М14х50-22038 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
