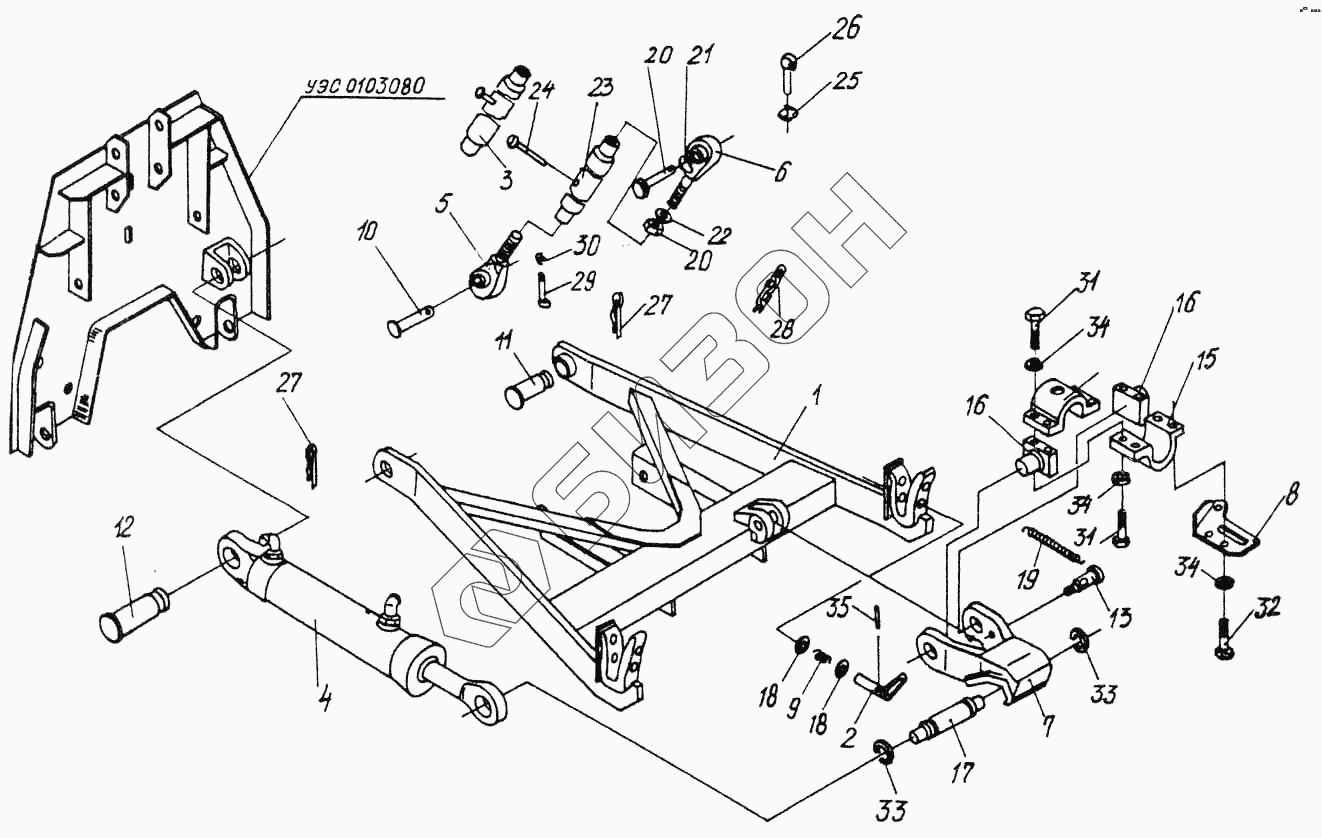

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Передняя навеска
УЭС0103080
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0103080 | УЭС0103080 | Плита |
Загрузка ...
|
|
| УЭС0103612 | УЭС0103612 | Крышка |
Загрузка ...
|
|
| А61.05.100 | А61.05.100 | Чека |
Загрузка ...
|
|
| А61.03.200 | А61.03.200 | Винт |
Загрузка ...
|
|
| А61.03.100 | А61.03.100 | Труба |
Загрузка ...
|
|
| А61.03.000 | А61.03.000 | Тяга верхняя |
Загрузка ...
|
|
| 1 | УЭС0103010А | Рама |
Загрузка ...
|
|
| 2 | УЭС0103060 | Фиксатор |
Загрузка ...
|
|
| 3 | УЭС0103140 | Труба |
Загрузка ...
|
|
| 4 | УЭС0602150 | Гидроцилиндр |
Загрузка ...
|
|
| 5 | А61.02.100-02 | Винт |
Загрузка ...
|
|
| 6 | А61.02.100-04 | Винт |
Загрузка ...
|
|
| 7 | УЭС0103304 | Фиксатор |
Загрузка ...
|
|
| 8 | УЭС0103414 | Кронштейн |
Загрузка ...
|
|
| 9 | УЭС0103604 | Пружина |
Загрузка ...
|
|
| 10 | УЭС0103605 | Палец |
Загрузка ...
|
|
| 11 | УЭС0103606 | Ось |
Загрузка ...
|
|
| 12 | УЭС0103606-01 | Ось |
Загрузка ...
|
|
| 13 | УЭС0103611 | Винт |
Загрузка ...
|
|
| 14 | УЭС0103070 | Фиксатор |
Загрузка ...
|
|
| 14 | УЭС0103050 | Фиксатор |
Загрузка ...
|
|
| 15 | УЭС0103612-03 | Крышка |
Загрузка ...
|
|
| 16 | УЭС0103613 | Цапфа |
Загрузка ...
|
|
| 17 | УЭС0104651 | Палец |
Загрузка ...
|
|
| 18 | КИС-0104406-А | Шайба |
Загрузка ...
|
|
| 19 | КИС-0119603-Б | Пружина |
Загрузка ...
|
|
| 20 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 21 | А61.03.001-01 | Палец |
Загрузка ...
|
|
| 22 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 23 | А61.03.101 | Труба |
Загрузка ...
|
|
| 24 | А61.03.102 | Рукоятка |
Загрузка ...
|
|
| 25 | А61.05.001 | Кольцо |
Загрузка ...
|
|
| 26 | А61.05.002 | Чека |
Загрузка ...
|
|
| 27 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 28 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 29 | 70-4605121 | Чека |
Загрузка ...
|
|
| 30 | 70-4606122-А7 | Кольцо |
Загрузка ...
|
|
| 31 | Болт М10-6ех35-7796 | Болт М10-6ех35-7796 |
Загрузка ...
|
|
| 32 | Болт М10-6ех40-7796 | Болт М10-6ех40-7796 |
Загрузка ...
|
|
| 33 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 34 | Кольцо А40-1 3942 | Кольцо А40-1 3942 |
Загрузка ...
|
|
| 35 | Штифт 6х12-3128 | Штифт 6х12-3128 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
