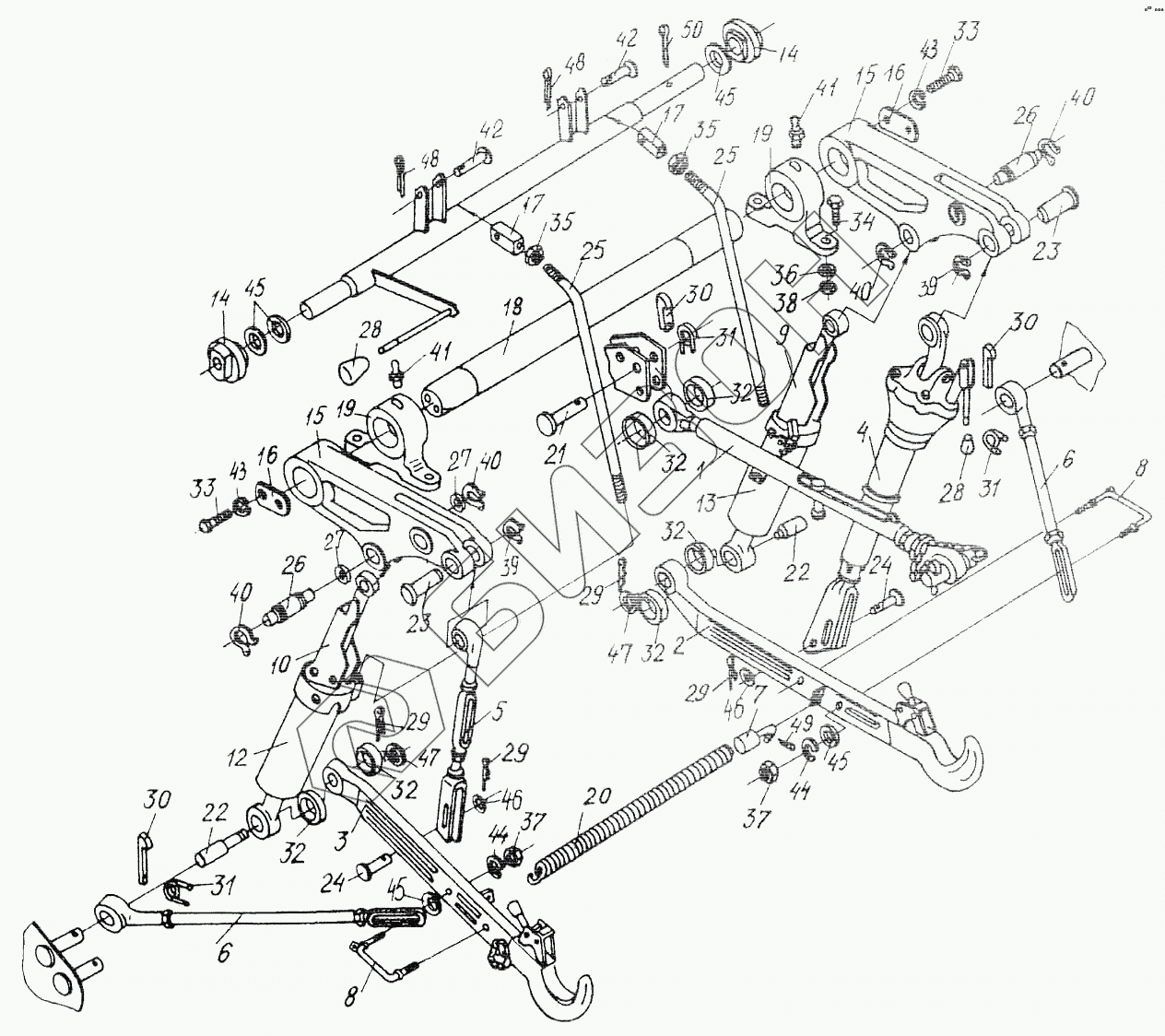

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Заднее навесное устройство
1
2
3
4
5
6
6
7
8
8
9
10
12
13
14
14
15
15
16
16
17
17
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
29
30
30
30
31
31
31
32
32
32
32
32
32
33
33
34
35
35
36
37
37
38
39
39
40
40
40
40
41
41
42
42
43
43
44
44
45
45
45
45
46
46
46
47
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0104230 | УЭС0104230 | Стяжка |
Загрузка ...
|
|
| УЭС0104120 | УЭС0104120 | Вал поворотный |
Загрузка ...
|
|
| УЭС0104430 | УЭС0104430 | Тяга |
Загрузка ...
|
|
| 1 | УЭС0104020А | Тяга верхняя |
Загрузка ...
|
|
| 2 | УЭС0104070 | Тяга |
Загрузка ...
|
|
| 3 | УЭС0104070-03 | Тяга |
Загрузка ...
|
|
| 4 | УЭС0104130 | Раскос |
Загрузка ...
|
|
| 5 | УЭС0104180 | Раскос |
Загрузка ...
|
|
| 6 | УЭС0104200 | Стяжка |
Загрузка ...
|
|
| 7 | УЭС0104240 | Тяга |
Загрузка ...
|
|
| 8 | УЭС0104250 | Скоба |
Загрузка ...
|
|
| 9 | УЭС0104410 | Механизм фиксации |
Загрузка ...
|
|
| 10 | УЭС0104410-03 | Механизм фиксации |
Загрузка ...
|
|
| 11 | УЭС0104420 | Вал |
Загрузка ...
|
|
| 12 | УЭС0602460 | Гидроцилиндр |
Загрузка ...
|
|
| 13 | УЭС0602460-01 | Гидроцилиндр |
Загрузка ...
|
|
| 14 | КИЛ-0119700 | Опора |
Загрузка ...
|
|
| 15 | УЭС0104301 | Рычаг |
Загрузка ...
|
|
| 16 | УЭС0104507 | Шайба |
Загрузка ...
|
|
| 17 | УЭС0104517 | Наконечник |
Загрузка ...
|
|
| 18 | УЭС0104607 | Вал |
Загрузка ...
|
|
| 19 | УЭС0104608А | Опора |
Загрузка ...
|
|
| 20 | УЭС0104622 | Пружина |
Загрузка ...
|
|
| 21 | УЭС0104624 | Палец |
Загрузка ...
|
|
| 22 | УЭС0104625А | Палец |
Загрузка ...
|
|
| 23 | УЭС0104626А | Палец |
Загрузка ...
|
|
| 24 | УЭС0104627 | Палец |
Загрузка ...
|
|
| 25 | УЭС0104649 | Тяга |
Загрузка ...
|
|
| 26 | УЭС0104651-01 | Палец |
Загрузка ...
|
|
| 27 | УЭС0104805 | Втулка |
Загрузка ...
|
|
| 28 | А61.01.014-А7 | Рукоятка |
Загрузка ...
|
|
| 29 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 30 | 70-4605121 | Чека |
Загрузка ...
|
|
| 31 | 70-4605122-А7 | Кольцо |
Загрузка ...
|
|
| 32 | 142-4605047-01 | Втулка |
Загрузка ...
|
|
| 33 | Болт М12-6ех25-7796 | Болт М12-6ех25-7796 |
Загрузка ...
|
|
| 34 | Болт М24х2-6ех75-7796 | Болт М24х2-6ех75-7796 |
Загрузка ...
|
|
| 35 | Гайка М12х1,25.6G-2526 | Гайка М12х1,25.6G-2526 |
Загрузка ...
|
|
| 36 | Гайка М24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 37 | Гайка М20-6G-5915 | Гайка М20-6G-5915 |
Загрузка ...
|
|
| 38 | Гайка М24х2-6G-5915 | Гайка М24х2-6G-5915 |
Загрузка ...
|
|
| 39 | Кольцо А 20-13942 | Кольцо А 20-13942 |
Загрузка ...
|
|
| 40 | Кольцо А 40-13942 | Кольцо А 40-13942 |
Загрузка ...
|
|
| 41 | Масленка 1.3 УхЛ1 | Масленка 1.3 УхЛ1 |
Загрузка ...
|
|
| 42 | Ось 6-10в12х65-9650 | Ось 6-10в12х65-9650 |
Загрузка ...
|
|
| 43 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 44 | Шайба 20.65Г-6402 | Шайба 20.65Г-6402 |
Загрузка ...
|
|
| 45 | Шайба 20.01-1 1371 | Шайба 20.01-1 1371 |
Загрузка ...
|
|
| 46 | Шайба 27.01-11371 | Шайба 27.01-11371 |
Загрузка ...
|
|
| 46 | Шайба 30.01-1 1371 | Шайба 30.01-1 1371 |
Загрузка ...
|
|
| 47 | Шплинт 3,2.20-397 | Шплинт 3,2.20-397 |
Загрузка ...
|
|
| 48 | Шплинт 3,2.25-397 | Шплинт 3,2.25-397 |
Загрузка ...
|
|
| 49 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
