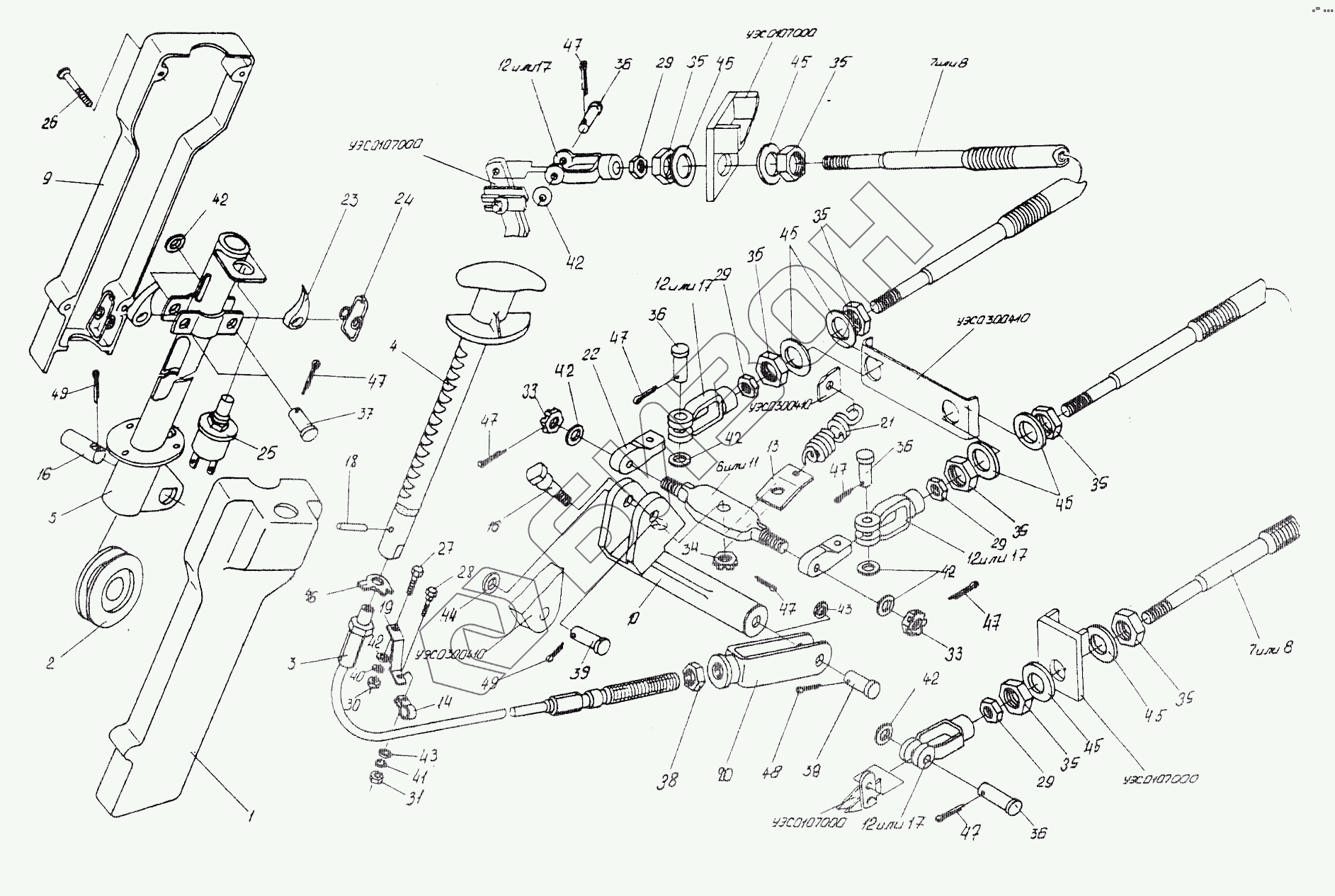

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Привод стояночного тормоза
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
14
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
33
34
35
35
35
35
35
35
35
35
36
36
36
36
37
38
39
40
41
42
42
42
42
42
42
42
43
43
44
45
45
45
45
45
45
46
47
47
47
47
47
47
47
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0300710 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 1 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС0300720 | Ролик в сборе |
Загрузка ...
|
|
| 3 | УЭС0300730 | Тросик |
Загрузка ...
|
|
| 4 | УЭС0300740 | Ручка |
Загрузка ...
|
|
| 5 | УЭС0300760 | Корпус |
Загрузка ...
|
|
| 6 | РСМ10.04.15.130 | Качалка |
Загрузка ...
|
|
| 7 | 23.588.11300-08 | Трос дистанционного управления |
Загрузка ...
|
|
| 8 | 23.588.11300-10 | Трос дистанционного управления |
Загрузка ...
|
|
| 9 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 10 | УЭС0300205 | Рычаг |
Загрузка ...
|
|
| 11 | УЭС0300308 | Качалка |
Загрузка ...
|
|
| 12 | УЭС0300325 | Вилка |
Загрузка ...
|
|
| 13 | УЭС0300522 | Пластина |
Загрузка ...
|
|
| 14 | УЭС0300523 | Скоба |
Загрузка ...
|
|
| 15 | УЭС0300619 | Ось |
Загрузка ...
|
|
| 16 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 17 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 18 | УЭС0300692 | Штифт |
Загрузка ...
|
|
| 19 | УЭС1100517 | Кронштейн |
Загрузка ...
|
|
| 20 | КИС0119318Б-01 | Вилка |
Загрузка ...
|
|
| 21 | РСМ10.04.13.606А | Пружина |
Загрузка ...
|
|
| 22 | РСМ10.04.15.303А | Сухарик |
Загрузка ...
|
|
| 23 | 54-40752 | Собачка |
Загрузка ...
|
|
| 24 | 54-60311 | Пружина |
Загрузка ...
|
|
| 25 | ВК-415 | Выключатель |
Загрузка ...
|
|
| 26 | Винт ВМ4-6ех25-17473 | Винт ВМ4-6ех25-17473 |
Загрузка ...
|
|
| 27 | Болт М8-6ех1б-7796 | Болт М8-6ех1б-7796 |
Загрузка ...
|
|
| 28 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 29 | Гайка М8-6Н-5915 | Гайка М8-6Н-5915 |
Загрузка ...
|
|
| 30 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 31 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 32 | Гайка М12-6Н-5915 | Гайка М12-6Н-5915 |
Загрузка ...
|
|
| 33 | Гэйка М8-6Н-5919 | Гэйка М8-6Н-5919 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н-5915 | Гайка М10-6Н-5915 |
Загрузка ...
|
|
| 35 | Гайка М18х1,5-6Н-15222 | Гайка М18х1,5-6Н-15222 |
Загрузка ...
|
|
| 36 | Ось 6-8в12х30-9650 | Ось 6-8в12х30-9650 |
Загрузка ...
|
|
| 37 | Ось 6-8в12х36-9650 | Ось 6-8в12х36-9650 |
Загрузка ...
|
|
| 38 | Ось 6-10в12х36-9650 | Ось 6-10в12х36-9650 |
Загрузка ...
|
|
| 39 | Ось 6-14в12х45-9650 | Ось 6-14в12х45-9650 |
Загрузка ...
|
|
| 40 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 42 | Шайба 8.01-1 1371 | Шайба 8.01-1 1371 |
Загрузка ...
|
|
| 43 | Шайба 10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 44 | Шайба 14.01-11371 | Шайба 14.01-11371 |
Загрузка ...
|
|
| 45 | Шайба 18.01-11371 | Шайба 18.01-11371 |
Загрузка ...
|
|
| 46 | Шайба 8.01-13463 | Шайба 8.01-13463 |
Загрузка ...
|
|
| 47 | Шплинт 2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 48 | Шплинт 3,2х18-397 | Шплинт 3,2х18-397 |
Загрузка ...
|
|
| 49 | Шплинт 4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
