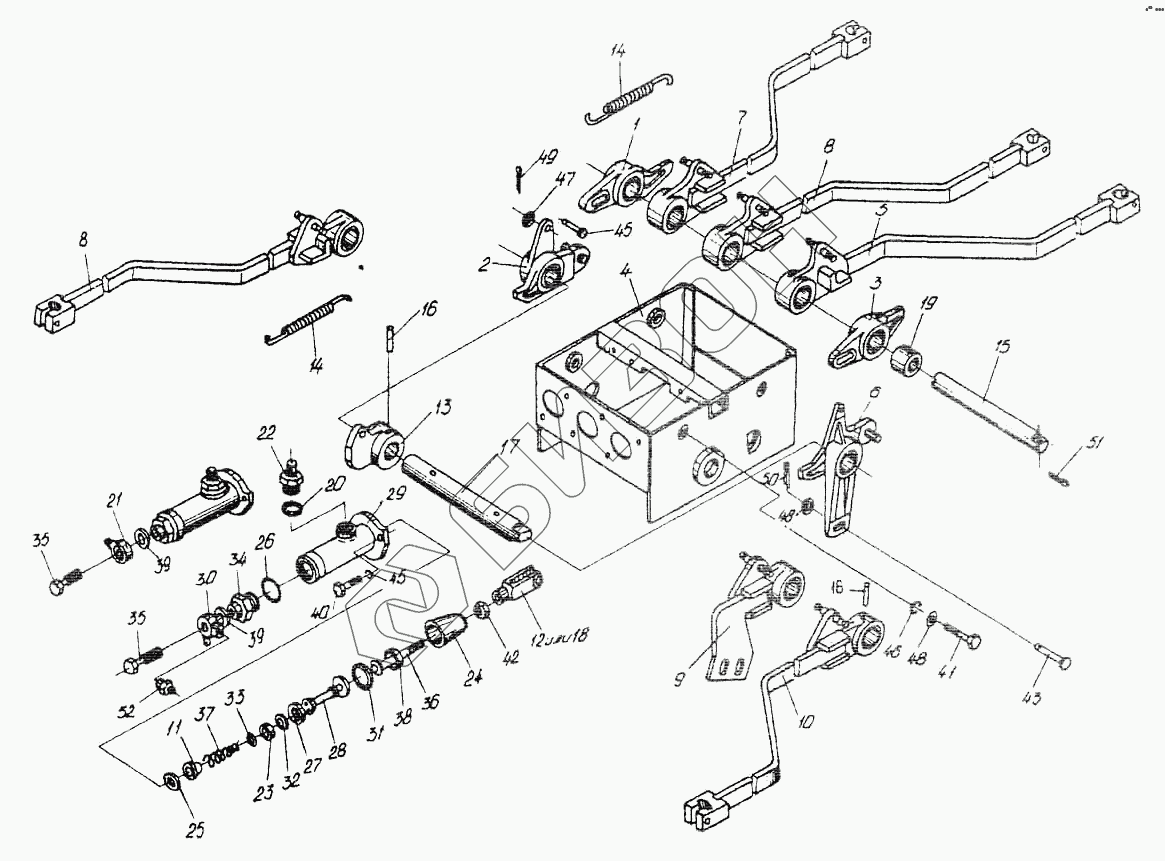

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Привод УЭС0300610А
УЭС0300610А
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0300770 | УЭС0300770 | Главный цилиндр |
Загрузка ...
|
|
| УЭС0300610А | УЭС0300610А | Привод |
Загрузка ...
|
|
| 54-5-1-4-2 | 54-5-1-4-2 | Пружина |
Загрузка ...
|
|
| 54-5-1-4-1 | 54-5-1-4-1 | Поршень |
Загрузка ...
|
|
| 1 | УЭС0300360 | Рычаг |
Загрузка ...
|
|
| 2 | УЭС0300370 | Рычаг |
Загрузка ...
|
|
| 3 | УЭС0300380А | Рычаг |
Загрузка ...
|
|
| 4 | УЭС0300620А | Кронштейн |
Загрузка ...
|
|
| 5 | УЭС0300640А | Рычаг |
Загрузка ...
|
|
| 6 | УЭС0300660А | Рычаг |
Загрузка ...
|
|
| 7 | УЭС0300670А | Рычаг |
Загрузка ...
|
|
| 8 | УЭС0300680А | Рычаг |
Загрузка ...
|
|
| 9 | УЭС0300690А | Рычаг |
Загрузка ...
|
|
| 10 | УЭС0302090А | Рычаг |
Загрузка ...
|
|
| 11 | 54-5-1-4-3 | Клапан |
Загрузка ...
|
|
| 12 | УЭС0300326 | Вилка |
Загрузка ...
|
|
| 13 | УЭС0300332А | Рычаг |
Загрузка ...
|
|
| 14 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 15 | УЭС0300612 | Ось |
Загрузка ...
|
|
| 16 | УЭС0300663 | Штифт |
Загрузка ...
|
|
| 17 | УЭС0300664 | Вал |
Загрузка ...
|
|
| 18 | УЭС0300684 | Вилка |
Загрузка ...
|
|
| 19 | УЭС0300828 | Втулка |
Загрузка ...
|
|
| 20 | РСМ10.04.14.008 | Прокладка |
Загрузка ...
|
|
| 21 | РСМ10.04.14.307 | Угольника |
Загрузка ...
|
|
| 22 | РСМ10.04.14.611А | Штуцер переходной |
Загрузка ...
|
|
| 23 | 54-00101 | Манжета |
Загрузка ...
|
|
| 24 | 54-00103 | Колпак защитный |
Загрузка ...
|
|
| 25 | 54-00105 | Кольцо упорное |
Загрузка ...
|
|
| 26 | 54-00113 | Прокладка штуцера |
Загрузка ...
|
|
| 27 | 54-00129 | Манжета уплотнительная |
Загрузка ...
|
|
| 28 | 54-00128 | Поршень главного цилиндра |
Загрузка ...
|
|
| 29 | 54-10030Г-01 | Корпус главного цилиндра |
Загрузка ...
|
|
| 30 | 54-30166 | Угольник |
Загрузка ...
|
|
| 31 | 54-50220 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 54-50222 | Клапан поршня |
Загрузка ...
|
|
| 33 | 54-50248 | Держатель |
Загрузка ...
|
|
| 34 | 54-60294 | Штуцер цилиндра |
Загрузка ...
|
|
| 35 | 54-60303 | Болт |
Загрузка ...
|
|
| 36 | 54-60305А | Толкатель |
Загрузка ...
|
|
| 37 | 54-60352 | Пружина |
Загрузка ...
|
|
| 38 | 54-61699А | Упор |
Загрузка ...
|
|
| 39 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 40 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 41 | Болт М10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 42 | Гайка М8-5915 | Гайка М8-5915 |
Загрузка ...
|
|
| 43 | Ось 6-10в12х36-9650 | Ось 6-10в12х36-9650 |
Загрузка ...
|
|
| 44 | Ось 8-10в12х30-9650 | Ось 8-10в12х30-9650 |
Загрузка ...
|
|
| 45 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 46 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 47 | Шайба 8.01-11371 | Шайба 8.01-11371 |
Загрузка ...
|
|
| 48 | Шайба 10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 49 | Шплинт 2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 50 | Шплинт 3,2х18-397 | Шплинт 3,2х18-397 |
Загрузка ...
|
|
| 51 | Шплинт 5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 52 | ВК-12-Б | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
