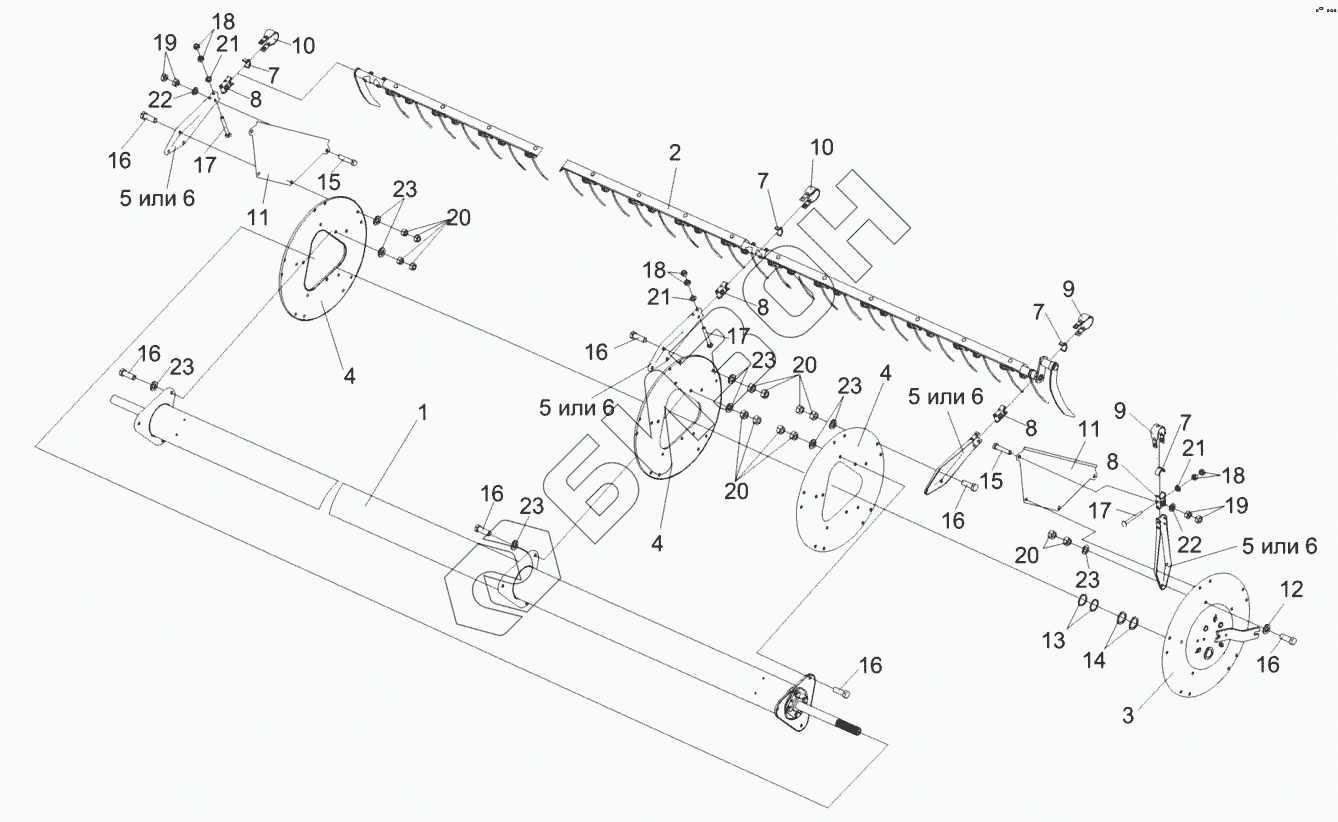

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Мотовило КЗР 1573500
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
22
22
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР1573500 | КЗР1573500 | Мотовило |
Загрузка ...
|
|
| 1 | КЗР1573030-02 | Вал мотовила |
Загрузка ...
|
|
| 2 | КЗР1573550 | Граблина |
Загрузка ...
|
|
| 3 | КЗК-12-1573170 | Эксцентрик |
Загрузка ...
|
|
| 4 | КЗР0303411 | Диск |
Загрузка ...
|
|
| 5 | КЗР0303412 | Луч |
Загрузка ...
|
|
| 6 | КЗР0303451 | Луч |
Загрузка ...
|
|
| 7 | КЗР1573007 | Полуподшипник |
Загрузка ...
|
|
| 8 | КЗР1573008 | Полуподшипник |
Загрузка ...
|
|
| 9 | КЗР1573406 | Скоба |
Загрузка ...
|
|
| 10 | КЗР1573416 | Скоба |
Загрузка ...
|
|
| 11 | КЗР1573447 | Сектор |
Загрузка ...
|
|
| 12 | КЗР1573448 | Шайба |
Загрузка ...
|
|
| 13 | КИС0114524 | Прокладка |
Загрузка ...
|
|
| 14 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 15 | БолтМ10-6gx45-7796 | Болт М10-6gx45-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6gx35-7796 | Болт М12-6gx35-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6gx70-7802 | Болт М8-6gx70-7802 |
Загрузка ...
|
|
| 18 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ12-6g-5915 | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 21 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
