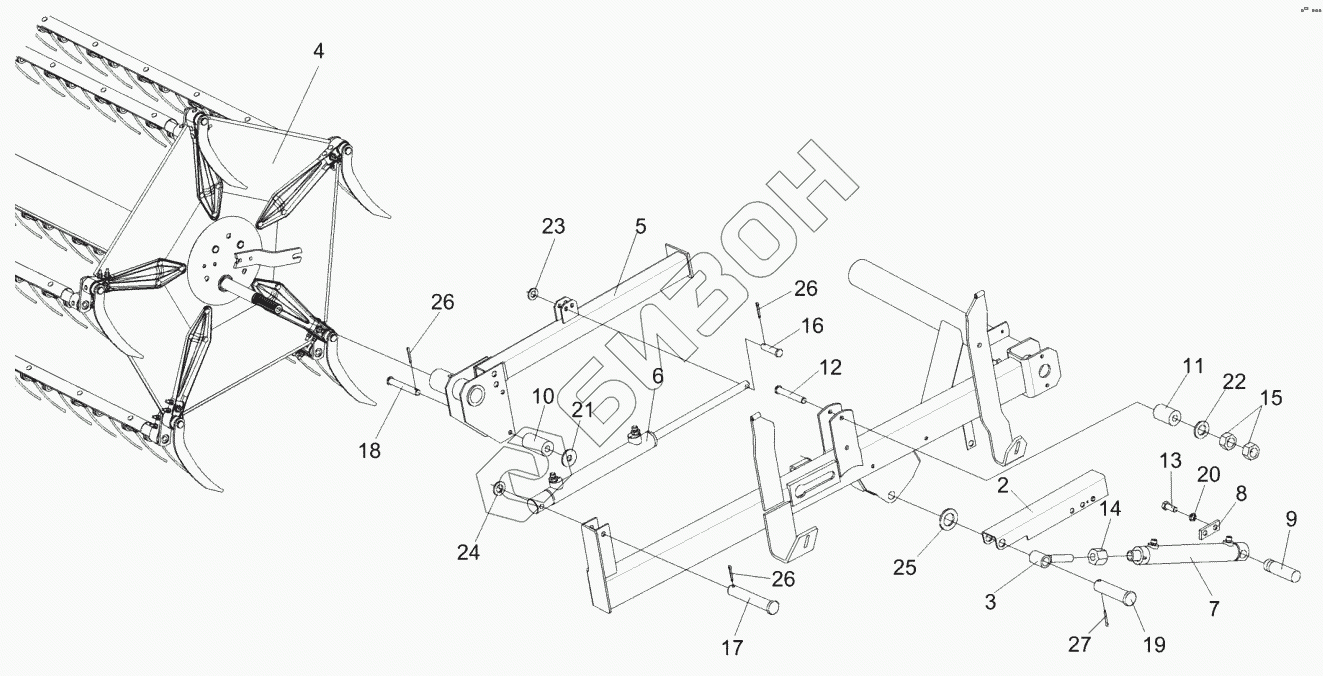

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5. Установка мотовила КЗР 1573500
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-12-1508000А | Поддержка левая |
Загрузка ...
|
|
| 2 | КЗК-12-1508140 | Фиксатор |
Загрузка ...
|
|
| 3 | КЗР1500070 | Проушина гидроцилиндра |
Загрузка ...
|
|
| 4 | КЗР1573500 | Мотовило |
Загрузка ...
|
|
| 5 | КЗР1573080 | Направляющая |
Загрузка ...
|
|
| 6 | DZ32/20-260 | Гидроцилиндр |
Загрузка ...
|
|
| 7 | DZ35/25-250 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | КЗК1500401 | Накладка |
Загрузка ...
|
|
| 9 | КЗК-12-1500601 | Ось |
Загрузка ...
|
|
| 10 | КЗР1503005 | Ролик |
Загрузка ...
|
|
| 11 | КЗР1503005-01 | Ролик |
Загрузка ...
|
|
| 12 | КЗР1508603 | Ось |
Загрузка ...
|
|
| 13 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ18х1,5-6g-2526 | Гайка М18х1,5-6g-2526 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 16 | Ось6-10b12х40-9650 | Ось 6-10b12х40-9650 |
Загрузка ...
|
|
| 17 | Ось6-10b12х65-9650 | Ось 6-10b12х65-9650 |
Загрузка ...
|
|
| 18 | Ось6-10b12х70-9650 | Ось 6-10b12х70-9650 |
Загрузка ...
|
|
| 19 | Ось6-20b12х80-9650 | Ось 6-20b12х80-9650 |
Загрузка ...
|
|
| 20 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаС.20.01-11371 | Шайба С.20.01-11371 |
Загрузка ...
|
|
| 26 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 27 | Шплинт5х36-397 | Шплинт 5х36-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
