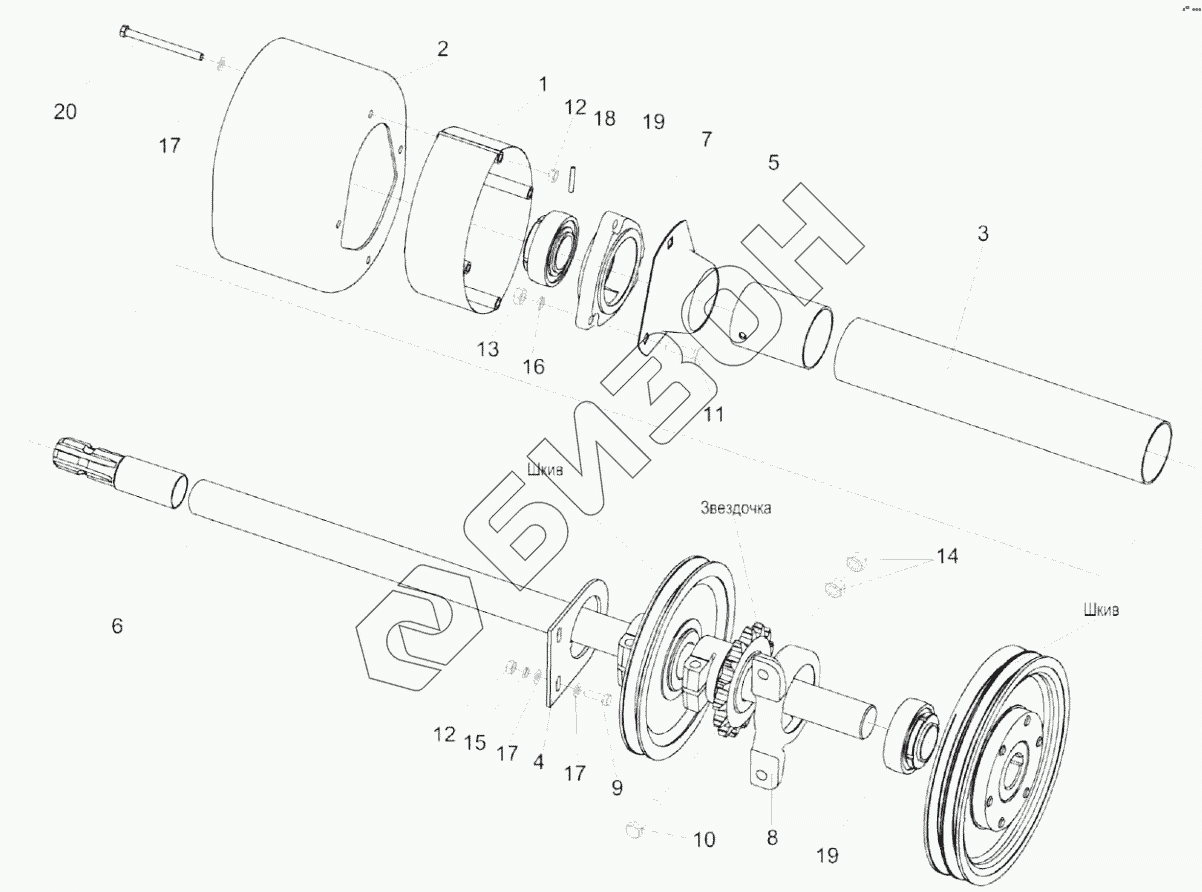

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка вала КЗК-9-1524602Б
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-9-1-1500320 | Кожух |
Загрузка ...
|
|
| 2 | КЗК-9-1524001 | Колпак |
Загрузка ...
|
|
| 3 | КЗК-9-1524002Б | Кожух |
Загрузка ...
|
|
| 4 | КЗК-9-1524403 | Ухо |
Загрузка ...
|
|
| 5 | КЗК-9-1524404 | Колпак |
Загрузка ...
|
|
| 6 | КЗК-9-1524602Б | Вал |
Загрузка ...
|
|
| 7 | КИС 0203111 | Корпус |
Загрузка ...
|
|
| 8 | КПР 9200201 | Корпус подшипника |
Загрузка ...
|
|
| 9 | Болт М8-6eх25 – 7796 | Болт |
Загрузка ...
|
|
| 10 | Болт М12-6eх50 – 7796 | Болт |
Загрузка ...
|
|
| 11 | Болт М10-6eх40 – 7802 | Болт |
Загрузка ...
|
|
| 12 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 13 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 14 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 16 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 17 | Шайба C.8.01 – 11371 | Шайба |
Загрузка ...
|
|
| 18 | Шпилька 2 М8-6eХ100 – 22032 | Шпилька |
Загрузка ...
|
|
| 19 | Подшипник 1680208С17 | Подшипник |
Загрузка ...
|
|
| 20 | Болт М8х95-8.8 DIN 931 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
