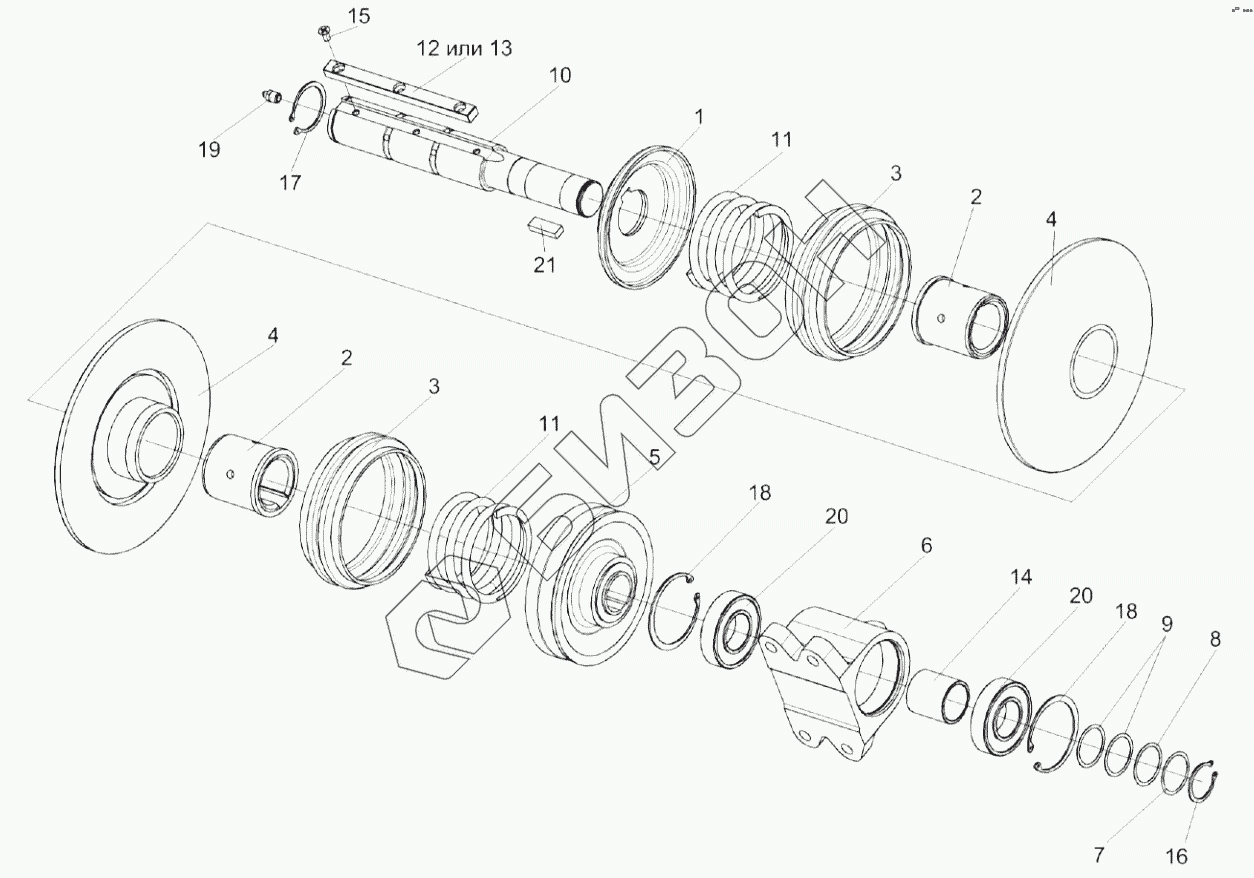

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Вариатор КЗР 1514100А
КЗР 1514210
КЗР 1514240
КЗР 1514100А
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР 1514210 | КЗР 1514210 | Вал |
Загрузка ...
|
|
| КЗР 1514240 | КЗР 1514240 | Диск |
Загрузка ...
|
|
| КЗР 1514100А | КЗР 1514100А | Вариатор |
Загрузка ...
|
|
| 1 | КЗР 1514230 | Упор |
Загрузка ...
|
|
| 2 | КЗР 1514250 | Втулка |
Загрузка ...
|
|
| 3 | КЗР 1504002 | Кожух |
Загрузка ...
|
|
| 4 | КЗР 1514203 | Диск |
Загрузка ...
|
|
| 5 | КЗР 1514204 | Шкив |
Загрузка ...
|
|
| 6 | КЗР 1514207 | Корпус |
Загрузка ...
|
|
| 7 | КЗР 1514505 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР 1514505-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР 1514505-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР 1514615 | Вал |
Загрузка ...
|
|
| 11 | КЗР 1514622 | Пружина |
Загрузка ...
|
|
| 12 | КЗР 1514628 | Шпонка |
Загрузка ...
|
|
| 13 | КЗР 1514628-01 | Шпонка |
Загрузка ...
|
|
| 14 | КЗР 1514811 | Втулка |
Загрузка ...
|
|
| 15 | Винт В2.М6-6eх12 – 17475 | Винт |
Загрузка ...
|
|
| 16 | Кольцо В35 – 13942 | Кольцо В35 – 13942 |
Загрузка ...
|
|
| 17 | Кольцо В45 – 13942 | Кольцо |
Загрузка ...
|
|
| 18 | Кольцо В80 – 13941 | Кольцо В80 – 13941 |
Загрузка ...
|
|
| 18 | Кольцо В80 – 13943 | Кольцо В80 – 13943 |
Загрузка ...
|
|
| 19 | Масленка 1.2 – 19853 | Масленка 1.2 – 19853 |
Загрузка ...
|
|
| 20 | Подшипник 180307 – 8882 | Подшипник |
Загрузка ...
|
|
| 21 | Шпонка 2-10х8х28 – 23360 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
