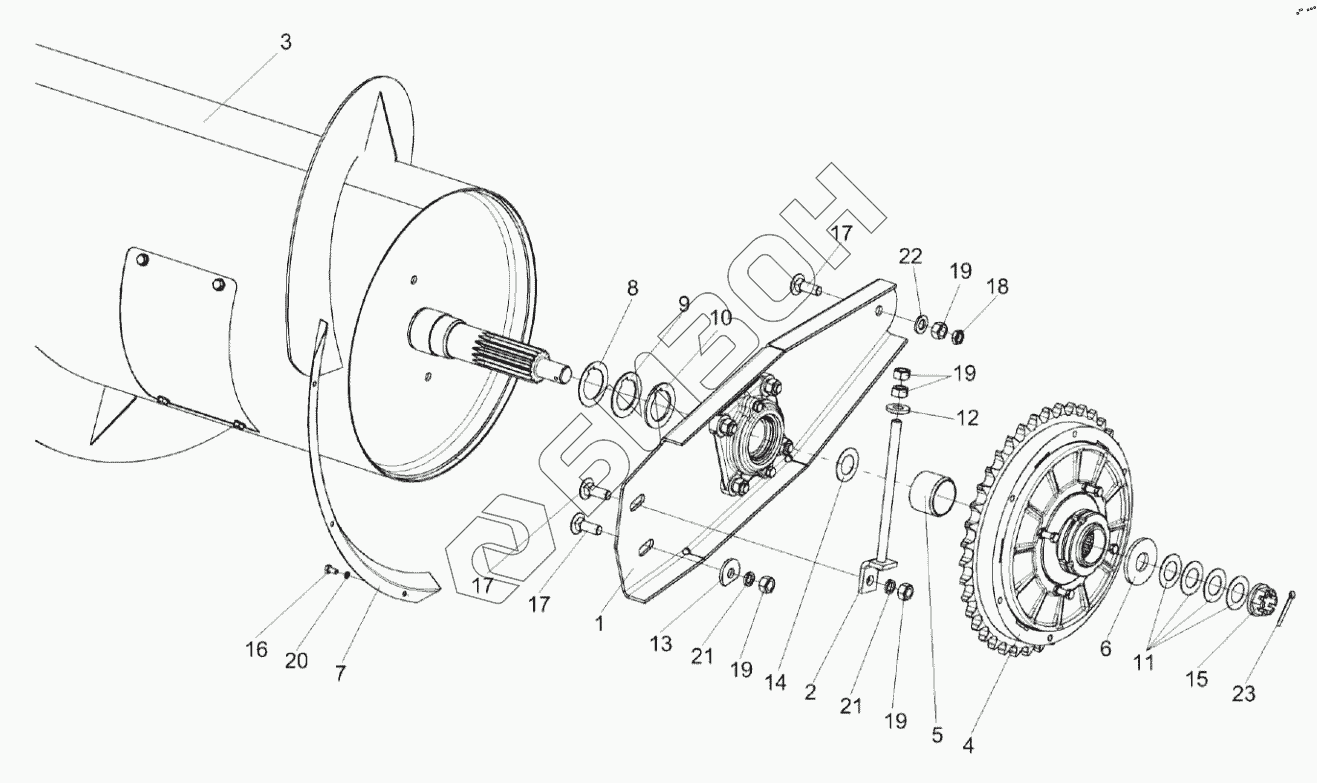

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка шнека КЗК-9-1502000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
19
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-9-1-1502110А | Опора |
Загрузка ...
|
|
| 2 | КЗК-9-1-1521000 | Тяга |
Загрузка ...
|
|
| 3 | КЗК-9-1502000А | Шнек |
Загрузка ...
|
|
| 4 | КГС 0202100-04 | Муфта предохранительная |
Загрузка ...
|
|
| 5 | КЗК-12-1502804 | Втулка |
Загрузка ...
|
|
| 6 | КЗР 0101408Б | Шайба |
Загрузка ...
|
|
| 7 | КЗР 1500412 | Кожух |
Загрузка ...
|
|
| 8 | КЗР 1524401 | Шайба |
Загрузка ...
|
|
| 9 | КЗР 1524401-01 | Шайба |
Загрузка ...
|
|
| 10 | КЗР 1524401-02 | Шайба |
Загрузка ...
|
|
| 11 | КИС 0100406 | Прокладка |
Загрузка ...
|
|
| 12 | КПР 6100605 | Шайба |
Загрузка ...
|
|
| 13 | МКС 0200405-01 | Шайба |
Загрузка ...
|
|
| 14 | МКС 0504401 | Прокладка |
Загрузка ...
|
|
| 15 | МКС 0516615 | Гайка |
Загрузка ...
|
|
| 16 | Болт М6-6eх12-7798 | Болт |
Загрузка ...
|
|
| 17 | Болт М12-6eх35-7802 | Болт |
Загрузка ...
|
|
| 18 | Гайка М12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 19 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 23 | Шплинт 5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
