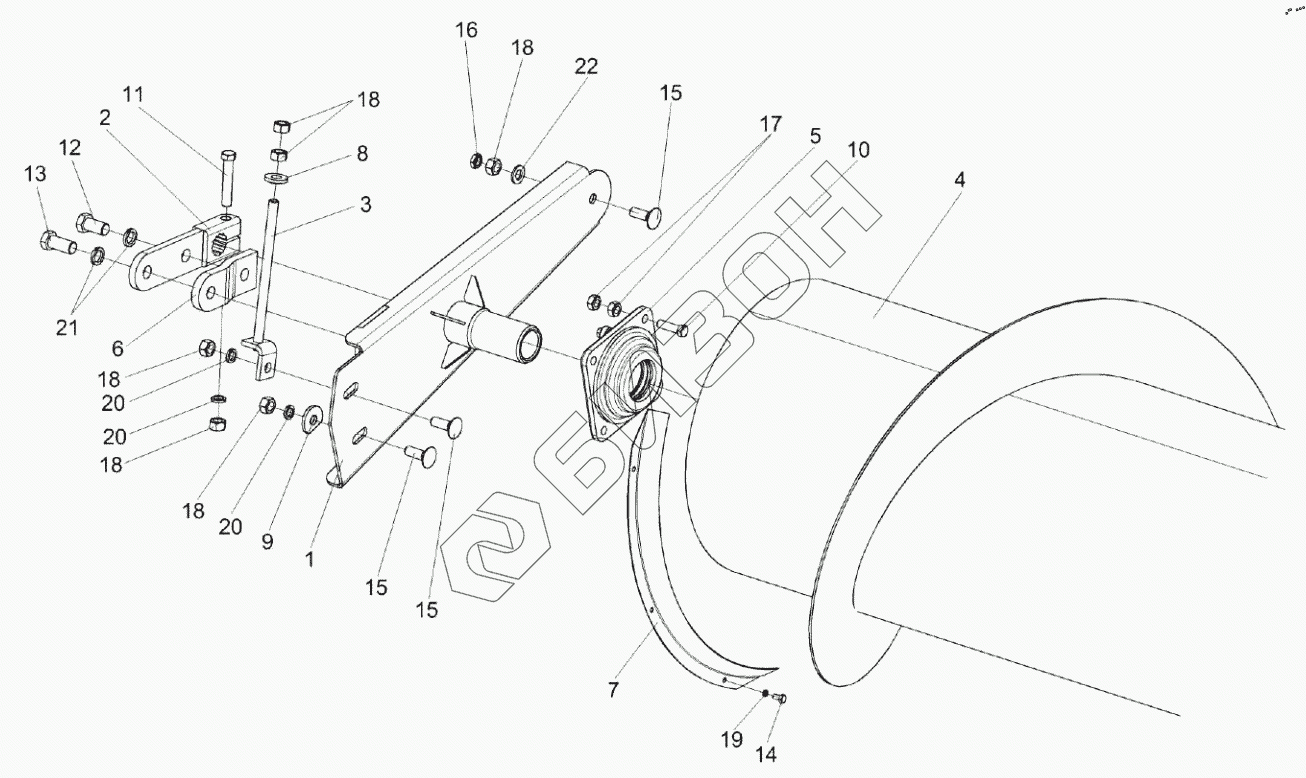

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка шнека КЗК-9-1502000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
18
18
18
18
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-9-1-1502060А | Опора |
Загрузка ...
|
|
| 2 | КЗК-9-1-1502130 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-9-1-1521000 | Тяга |
Загрузка ...
|
|
| 4 | КЗК-9-1502000А | Шнек |
Загрузка ...
|
|
| 5 | КЗР 1502160 | Корпус |
Загрузка ...
|
|
| 6 | КЗК-9-1-1502407 | Кронштейн |
Загрузка ...
|
|
| 7 | КЗР 1500412 | Кожух |
Загрузка ...
|
|
| 8 | КПР 6100605 | Шайба |
Загрузка ...
|
|
| 9 | МКС 0200405-01 | Шайба |
Загрузка ...
|
|
| 10 | Болт М10-6eх35-7796 | Болт |
Загрузка ...
|
|
| 11 | Болт М12-6eх65-7796 | Болт |
Загрузка ...
|
|
| 12 | Болт М16-6eх30-7796 | Болт |
Загрузка ...
|
|
| 13 | Болт М16-6eх35-7796 | Болт |
Загрузка ...
|
|
| 14 | Болт М6-6eх12-7798 | Болт |
Загрузка ...
|
|
| 15 | Болт М12-6eх35-7802 | Болт |
Загрузка ...
|
|
| 16 | Гайка М12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 17 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
