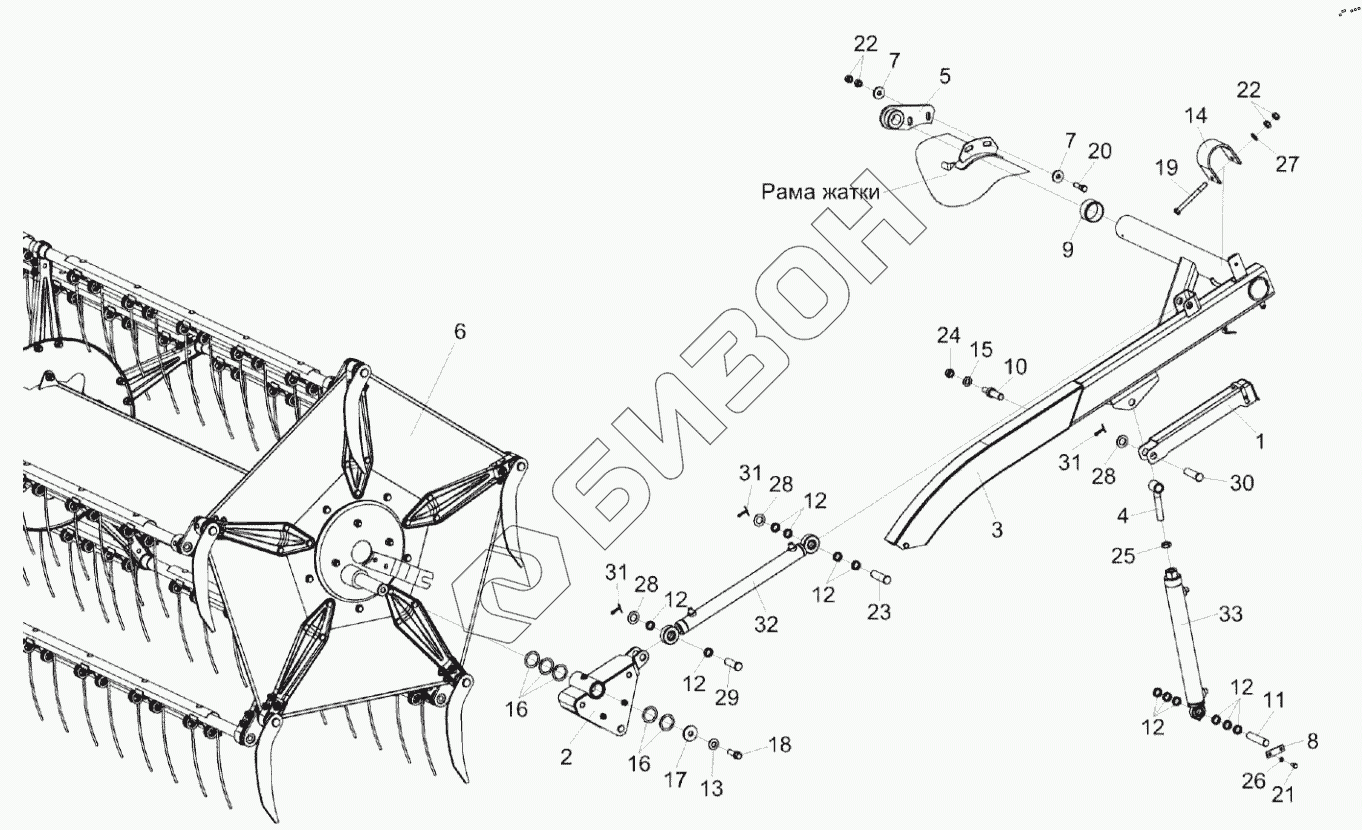

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка мотовила КЗК-1492-1503000А
1
2
3
4
5
6
7
7
8
9
10
11
12
12
12
12
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
28
29
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1492-1503000А | КЗК-1492-1503000А | Установка мотовила |
Загрузка ...
|
|
| 1 | КЗК-1492-1503090 | Упор |
Загрузка ...
|
|
| 2 | КЗК-1492-1503510 | Направляющая |
Загрузка ...
|
|
| 3 | КЗК-1492-1508000А | Поддержка левая |
Загрузка ...
|
|
| 4 | ЖТ-9-1503150А | Проушина гидроцилиндра |
Загрузка ...
|
|
| 5 | КЗК-1420-1500320 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-1420-1573000 | Мотовило |
Загрузка ...
|
|
| 7 | КЗ-1-1500401 | Шайба |
Загрузка ...
|
|
| 8 | КЗК-12-1500401 | Накладка |
Загрузка ...
|
|
| 9 | КЗК-1420-1500012 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-1420-1573605 | Ось |
Загрузка ...
|
|
| 11 | КЗК-12-1500601-02 | Ось |
Загрузка ...
|
|
| 12 | КЗК 1770803 | Втулка |
Загрузка ...
|
|
| 13 | КЗР 0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 14 | КЗР 1500502 | Скоба |
Загрузка ...
|
|
| 15 | КЗР 1508432 | Шайба |
Загрузка ...
|
|
| 16 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 17 | КПР 6104401 | Шайба |
Загрузка ...
|
|
| 18 | УЭС-16-4131613 | Болт |
Загрузка ...
|
|
| 19 | Болт М12-6eх120-7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М12-6eх50-7796 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 22 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 23 | Ось 6-20 b12х70-9650 | Ось |
Загрузка ...
|
|
| 24 | Гайка М14-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 25 | Гайка М18-6G-2526 | Гайка |
Загрузка ...
|
|
| 26 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 27 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 28 | Шайба C.20.01-11371 | Шайба |
Загрузка ...
|
|
| 29 | Ось 6-20 b12х60-9650 | Ось |
Загрузка ...
|
|
| 30 | Ось 6-20 b12х75-9650 | Ось |
Загрузка ...
|
|
| 31 | Шплинт 5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 32 | ВНС 1.32.20.380 | Гидроцилиндр |
Загрузка ...
|
|
| 33 | МПЦГ 53.40.25.330 | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
