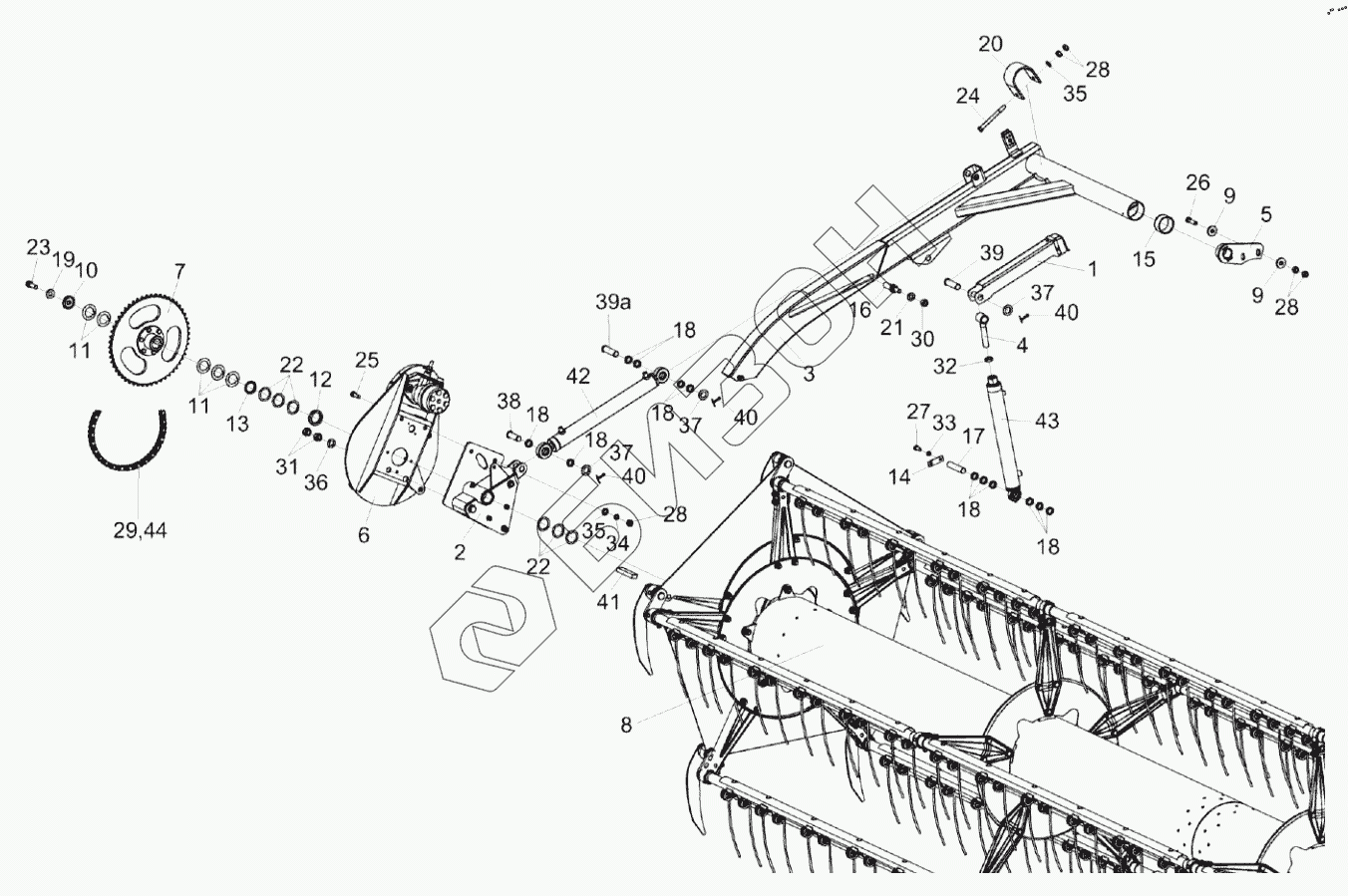

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка мотовила КЗК-1492-1503000А
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
18
18
18
18
18
19
20
21
22
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
35
36
37
37
37
38
39
39а
40
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1492-1503000А | КЗК-1492-1503000А | Установка мотовила |
Загрузка ...
|
|
| 1 | КЗК-1492-1503090-01 | Упор |
Загрузка ...
|
|
| 2 | КЗК-1492-1503540 | Направляющая |
Загрузка ...
|
|
| 3 | КЗК-1492-1509000А | Поддержка правая |
Загрузка ...
|
|
| 4 | ЖТ-9-1503150А | Проушина гидроцилиндра |
Загрузка ...
|
|
| 5 | КЗК-1420-1500320-01 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-1420-1527000А | Основание |
Загрузка ...
|
|
| 7 | КЗК-1420-1527290 | Звездочка |
Загрузка ...
|
|
| 8 | КЗК-1420-1573000 | Мотовило |
Загрузка ...
|
|
| 9 | КЗ-1-1500401 | Шайба |
Загрузка ...
|
|
| 10 | КЗ-1-1573408 | Шайба |
Загрузка ...
|
|
| 11 | КЗ-1-1573409А | Шайба |
Загрузка ...
|
|
| 12 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 13 | КЗ-1-1573815 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-12-1500401 | Накладка |
Загрузка ...
|
|
| 15 | КЗК-1420-1500012 | Втулка |
Загрузка ...
|
|
| 16 | КЗК-1420-1573605 | Ось |
Загрузка ...
|
|
| 17 | КЗК-12-1500601-02 | Ось |
Загрузка ...
|
|
| 18 | КЗК 1770803 | Втулка |
Загрузка ...
|
|
| 19 | КЗР 0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 20 | КЗР 1500502 | Скоба |
Загрузка ...
|
|
| 21 | КЗР 1508432 | Шайба |
Загрузка ...
|
|
| 22 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 23 | УЭС-16-4131613 | Болт |
Загрузка ...
|
|
| 24 | Болт М12-6eх120-7796 | Болт |
Загрузка ...
|
|
| 25 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 26 | Болт М12-6eх50-7796 | Болт |
Загрузка ...
|
|
| 27 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 28 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 29 | ЦЕП 0000007 | Цепь |
Загрузка ...
|
|
| 30 | Гайка М14-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 31 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 32 | Гайка М18-6G-2526 | Гайка |
Загрузка ...
|
|
| 33 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 34 | Шайба 12 65Г-6402 | Шайба 12 65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 36 | Шайба C.16.01-11371 | Шайба |
Загрузка ...
|
|
| 37 | Шайба C.20.01-11371 | Шайба |
Загрузка ...
|
|
| 38 | Ось 6-20 b12х60-9650 | Ось |
Загрузка ...
|
|
| 39 | Ось 6-20 b12х75-9650 | Ось |
Загрузка ...
|
|
| 39а | Ось 6-20 b12х70-9650 | Ось |
Загрузка ...
|
|
| 40 | Шплинт 5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 41 | Шпонка 10х8х50-23360 | Шпонка |
Загрузка ...
|
|
| 42 | ВНС 2.40.24.380 | Гидроцилиндр |
Загрузка ...
|
|
| 43 | МПЦГ 54.32.330 | Гидроцилиндр |
Загрузка ...
|
|
| 44 | 12 А-1 ISO 606 | Звено соединительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
