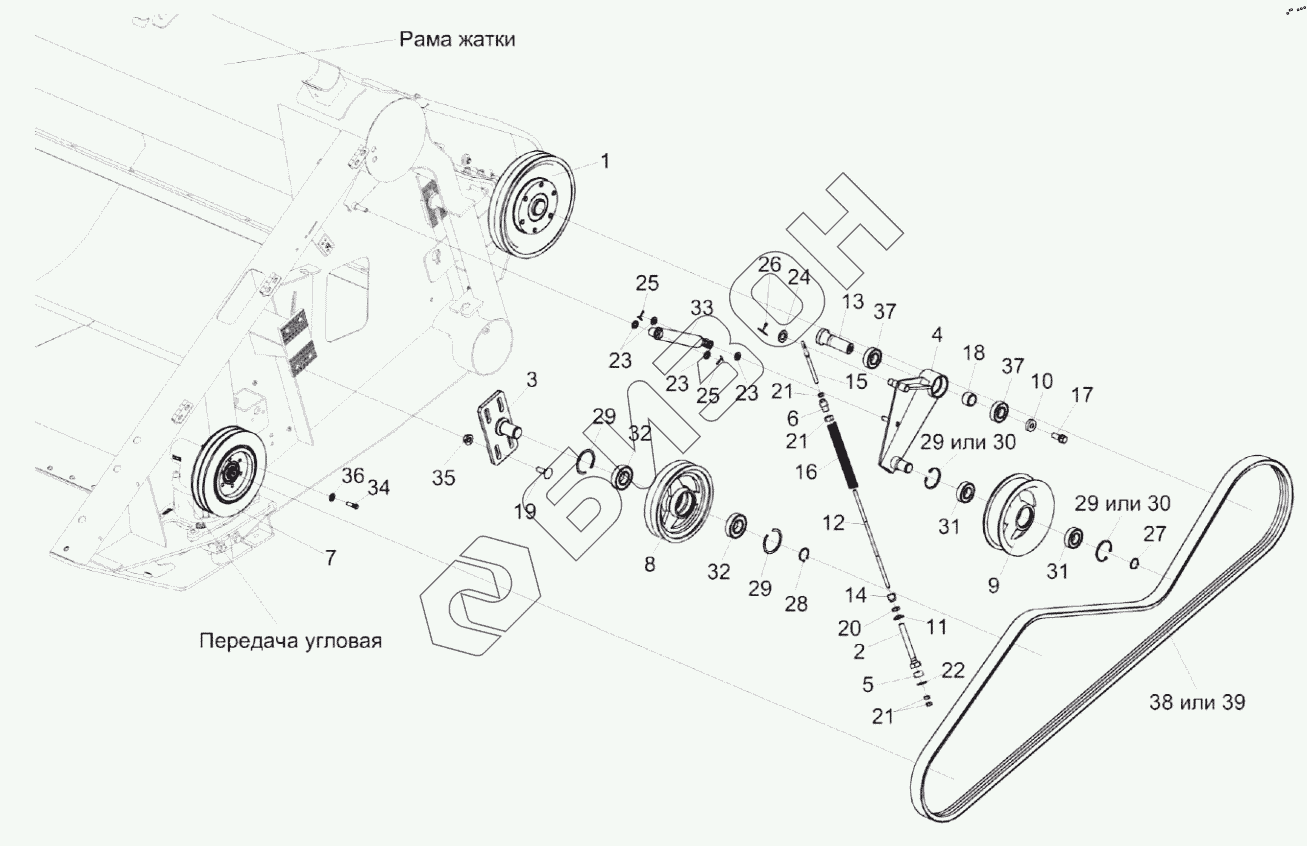

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка приводов КЗК-1492-1504000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
23
23
24
25
25
26
27
28
29
29
29
29
30
30
31
31
32
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-1512000Б | КЗК-1420-1512000Б | Устройство натяжное |
Загрузка ...
|
|
| КЗК-1492-1504000А | КЗК-1492-1504000А | Установка приводов |
Загрузка ...
|
|
| КПР 6106010-01 | КПР 6106010-01 | Ролик |
Загрузка ...
|
|
| КЗК-1492-1504080 | КЗК-1492-1504080 | Пружина |
Загрузка ...
|
|
| КПП 0527000 | КПП 0527000 | Шкив |
Загрузка ...
|
|
| 1 | КЗК-9-1524020 | Шкив |
Загрузка ...
|
|
| 2 | КЗК-1492-1504090 | Винт |
Загрузка ...
|
|
| 3 | КЗК-9-1-1500120 | Опора |
Загрузка ...
|
|
| 4 | КЗК-1420-1512010Г | Рычаг |
Загрузка ...
|
|
| 5 | КЗС 0100002 | Амортизатор |
Загрузка ...
|
|
| 6 | КЗК-1492-1504101 | Пробка |
Загрузка ...
|
|
| 7 | КЗР 1500102А | Шкив |
Загрузка ...
|
|
| 8 | КПП 0527101 | Шкив |
Загрузка ...
|
|
| 9 | КПР 6106101 | Ролик |
Загрузка ...
|
|
| 10 | КЗК-1420-1512414 | Шайба |
Загрузка ...
|
|
| 11 | КЗК-1492-1504602 | Шайба сферическая |
Загрузка ...
|
|
| 12 | КЗК-1492-1504603 | Шпилька |
Загрузка ...
|
|
| 13 | КЗК-1492-1504604 | Ось |
Загрузка ...
|
|
| 14 | КЗК-1492-1504606 | Пробка |
Загрузка ...
|
|
| 15 | КЗР 0221606А-01 | Зацеп |
Загрузка ...
|
|
| 16 | КЗР 0222603А | Пружина |
Загрузка ...
|
|
| 17 | КПТ 0100612А-01 | Болт |
Загрузка ...
|
|
| 18 | КЗК-1420-1512802А | Втулка |
Загрузка ...
|
|
| 19 | Болт М12-6gх35-7802 | Болт |
Загрузка ...
|
|
| 20 | Гайка М20Х1,5-6G-2526 | Гайка |
Загрузка ...
|
|
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба C 12. 01-6958 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | Шайба C.16.01-11371 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт 3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 26 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 27 | Кольцо В25-13942 | Кольцо В25-13942 |
Загрузка ...
|
|
| 28 | Кольцо В30-13942 | Кольцо В30-13942 |
Загрузка ...
|
|
| 29 | Кольцо В52-13941 | Кольцо В52-13941 |
Загрузка ...
|
|
| 30 | Кольцо В52-13943 | Кольцо |
Загрузка ...
|
|
| 31 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 32 | Подшипник 180206-8882 | Подшипник 180206-8882 |
Загрузка ...
|
|
| 33 | 80-6809100-11 | Амортизатор сиденья водителя |
Загрузка ...
|
|
| 34 | Болт М8Х20-10.9 DIN 933 | Болт |
Загрузка ...
|
|
| 35 | Гайка DIN 6923 М12-8-A-A3G | Гайка |
Загрузка ...
|
|
| 36 | Шайба пружинная A 8 DIN 127 | Шайба пружинная |
Загрузка ...
|
|
| 37 | Подшипник 180205 - 8882 | Подшипник |
Загрузка ...
|
|
| 38 | Ремень 2 HB 3212 La исполнение 26 | Ремень |
Загрузка ...
|
|
| 39 | Ремень 2 HB BP 3212 "K" A | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
