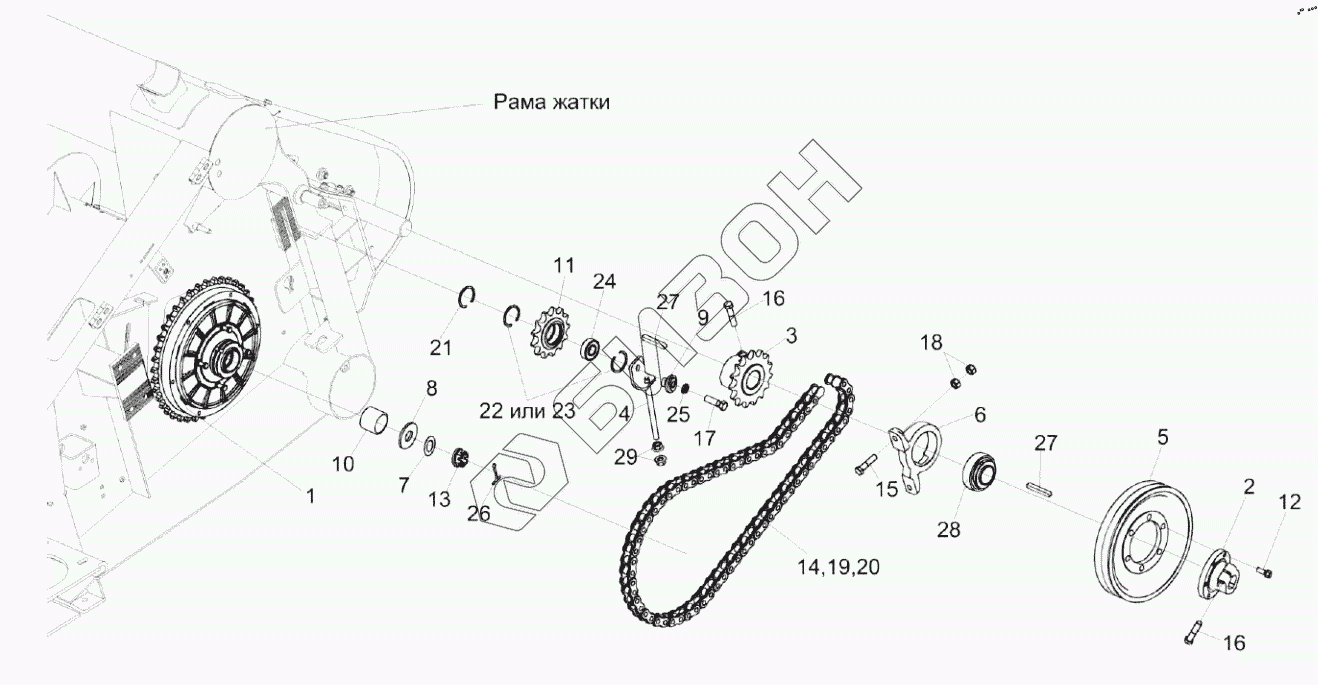

Графический каталог запасных частей к технике: Гомсельмаш ЖЗК-9. Установка приводов КЗК-1492-1504000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1524020 | КЗК-9-1524020 | Шкив |
Загрузка ...
|
|
| КЗК-1492-1504000А | КЗК-1492-1504000А | Установка приводов |
Загрузка ...
|
|
| КЗР 1512100 | КЗР 1512100 | Звездочка |
Загрузка ...
|
|
| КЗК-13-1504050 | КЗК-13-1504050 | Звездочка натяжная |
Загрузка ...
|
|
| 1 | КГС 0202100-04 | Муфта предохранительная |
Загрузка ...
|
|
| 2 | КЗК-9-1524030 | Ступица |
Загрузка ...
|
|
| 3 | КЗК-9-1524040 | Звездочка |
Загрузка ...
|
|
| 4 | КЗК-1475-2505140 | Тяга |
Загрузка ...
|
|
| 5 | КЗК-9-1524103 | Шкив |
Загрузка ...
|
|
| 6 | КПР 9200201 | Корпус подшипника |
Загрузка ...
|
|
| 7 | КИС 0100406 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР 0101408Б | Шайба |
Загрузка ...
|
|
| 9 | КЗК-13-1504606 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-13-1504803 | Втулка |
Загрузка ...
|
|
| 11 | КЗР 1512605 | Звездочка |
Загрузка ...
|
|
| 12 | КПТ 0100612А | Болт |
Загрузка ...
|
|
| 13 | МКС 0516615 | Гайка |
Загрузка ...
|
|
| 14 | ЦЕП 0001052 | Цепь |
Загрузка ...
|
|
| 15 | Болт М12-6eх50-7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М12-6eх55-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М14-6eх45-7796 | Болт |
Загрузка ...
|
|
| 18 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Звено П-ПР-25,4-60-13568 | Звено П-ПР-25,4-60 – 13568 |
Загрузка ...
|
|
| 20 | Звено С-ПР-25,4-60-13568 | Звено С-ПР-25,4-60 – 13568 |
Загрузка ...
|
|
| 21 | Кольцо В20-13940 | Кольцо |
Загрузка ...
|
|
| 22 | Кольцо В47-13941 | Кольцо |
Загрузка ...
|
|
| 23 | Кольцо В47-13943 | Кольцо |
Загрузка ...
|
|
| 24 | Подшипник 180204-8882 | Подшипник 180204-8882 |
Загрузка ...
|
|
| 25 | Шайба 14Т 65Г-6402 | Шайба 14Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шплинт 5Х45.019-397 | Шплинт |
Загрузка ...
|
|
| 27 | Шпонка 12х8х70-23360 | Шпонка 12х8х70-23360 |
Загрузка ...
|
|
| 28 | Подшипник 1680208С17 | Подшипник |
Загрузка ...
|
|
| 28 | Подшипник 1680208ЕК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 29 | Гайка DIN 6923 М12-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
