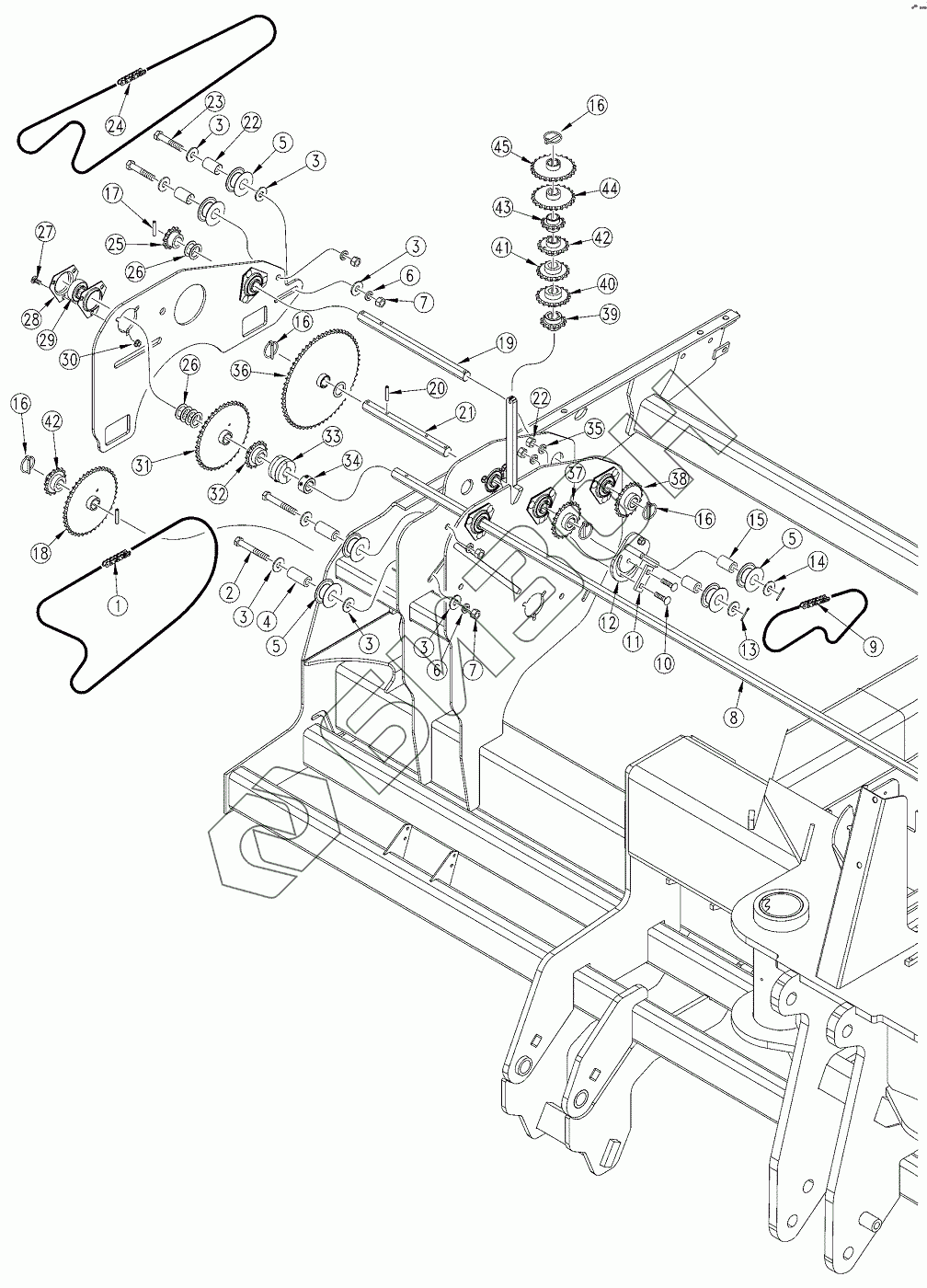

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Center Section Fertilizer Drive
1
2
3
3
3
3
3
3
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 136-227D | CHAIN RL #40 86 PITCHES |
Загрузка ...
|
|
| 2 | 802-041C | HHCS |
Загрузка ...
|
|
| 3 | 804-113C | WASHER FLAT |
Загрузка ...
|
|
| 4 | 120-306D | TUBE RND 1 OD X 7/32W X 2.13 |
Загрузка ...
|
|
| 5 | 817-406C | IDLER 1 PC 2.38X1.01X1.062 |
Загрузка ...
|
|
| 6 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 7 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 8 | 296-089D | 3N40HD LADDER MOUNT BRKT |
Загрузка ...
|
|
| 9 | 136-093D | CHAIN RL #40 60 PITCHES |
Загрузка ...
|
|
| 10 | 802-453C | RHSNB 3/8-16X1 1/2 GR5 |
Загрузка ...
|
|
| 11 | 402-242D | IDLER BOLT PLATE |
Загрузка ...
|
|
| 12 | 402-126H | OFFSET DOUBLE IDLER WELDMENT |
Загрузка ...
|
|
| 13 | 805-064C | PIN COTTER 7/64 X 1 LONG |
Загрузка ...
|
|
| 14 | 804-017C | WASHER FLAT |
Загрузка ...
|
|
| 15 | 120-305D | TUBE RND 1 OD X 7/32W X 1.56 |
Загрузка ...
|
|
| 16 | 805-240C | PIN LINCH |
Загрузка ...
|
|
| 17 | 805-208C | PIN, ROLL 1/4 X 1 1/4 LONG |
Загрузка ...
|
|
| 18 | 808-262C | SPKT 40C47 X 7/8 HEX BORE |
Загрузка ...
|
|
| 19 | 296-024D | FERT TRANSMISSION REAR SHAFT |
Загрузка ...
|
|
| 20 | 805-180C | PIN ROLL |
Загрузка ...
|
|
| 21 | 296-023D | FERT TRANSMISSION FRONT SHAFT |
Загрузка ...
|
|
| 22 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 23 | 802-226C | HHCS 1/2-13X2 3/4 GR5 |
Загрузка ...
|
|
| 24 | 136-121D | CHAIN RL #40 116 PITCHES |
Загрузка ...
|
|
| 25 | 808-260C | SPKT |
Загрузка ...
|
|
| 26 | 804-061C | WASHER MACH 1.50 X 1.00 X 18GA |
Загрузка ...
|
|
| 27 | 802-092C | RHSNB |
Загрузка ...
|
|
| 28 | 822-175C | FLANGETTE 52 3-BOLT PLT |
Загрузка ...
|
|
| 29 | 822-119C | BRG |
Загрузка ...
|
|
| 30 | 803-177C | NUT HEX FLG TP LK |
Загрузка ...
|
|
| 31 | 808-224C | SPKT 40C41 X 7/8 HEX BORE |
Загрузка ...
|
|
| 32 | 808-147C | SPKT 40C15 X 7/8 HEX BORE |
Загрузка ...
|
|
| 33 | 120-337S | SPLIT SPACER 1 ID X 1.25 THICK |
Загрузка ...
|
|
| 34 | 402-025S | LOCK COLLAR, 7/8 HEX W/ SET SC |
Загрузка ...
|
|
| 35 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 36 | 195-172H | SPKT 40C60 X 7/8 HEX BORE |
Загрузка ...
|
|
| 37 | 808-222C | SPKT 40C21 X 7/8 HEX BORE |
Загрузка ...
|
|
| 38 | 808-276C | SPKT 40C20 X 7/8 HEX BORE |
Загрузка ...
|
|
| 39 | 407-150H | SPKT 40C13 X 7/8 HEX BORE |
Загрузка ...
|
|
| 40 | 808-249C | SPKT 40C18 X 7/8 HEX BORE |
Загрузка ...
|
|
| 41 | 808-148C | SPKT 40C17 X 7/8 HEX BORE |
Загрузка ...
|
|
| 42 | 808-338C | SPKT 40C16 X 7/8 HEX BORE |
Загрузка ...
|
|
| 43 | 808-219C | SPKT 40C12 X 7/8 HEX BORE |
Загрузка ...
|
|
| 44 | 808-150C | SPKT 40C23 X 7/8 HEX BORE |
Загрузка ...
|
|
| 45 | 808-151C | SPKT 40C24 X 7/8 HEX BORE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
