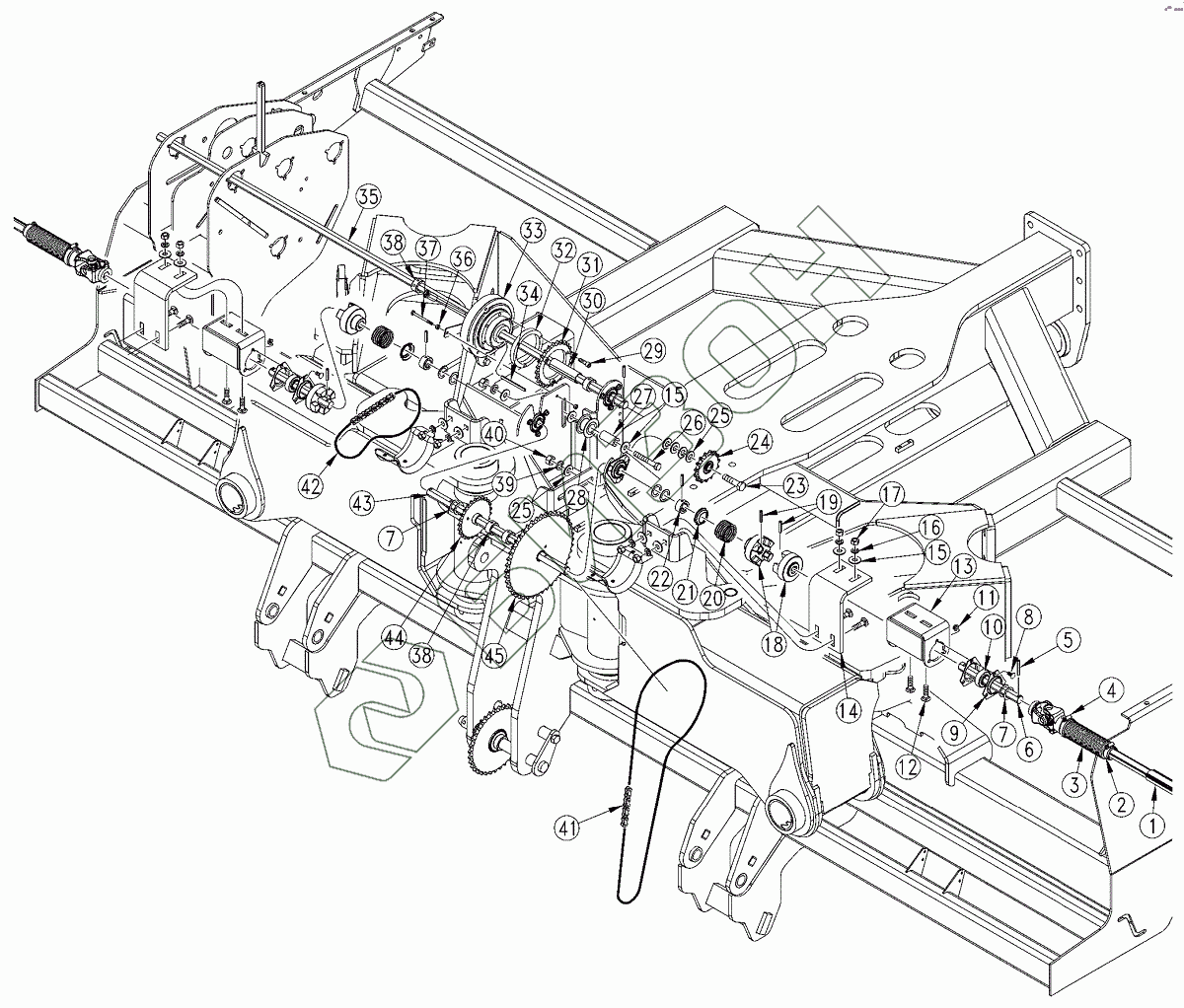

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Drive
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 826-501C | DRIVESHAFT YP PLANTER |
Загрузка ...
|
|
| 2 | 800-257C | CLAMP WRM DRV |
Загрузка ...
|
|
| 3 | 816-547C | DRIVE SHAFT BELLOWS |
Загрузка ...
|
|
| 4 | 800-125C | CLAMP WRM DRV#28 SS(1.31-2.25) |
Загрузка ...
|
|
| 5 | 805-146C | PIN ROLL 1/4 X 2 LG PL |
Загрузка ...
|
|
| 6 | 296-026D | BREAKAWAY DRIVE SHAFT |
Загрузка ...
|
|
| 7 | 804-061C | WASHER MACH 1.50 X 1.00 X 18GA |
Загрузка ...
|
|
| 8 | 802-092C | RHSNB |
Загрузка ...
|
|
| 9 | 822-175C | FLANGETTE 52 3-BOLT PLT |
Загрузка ...
|
|
| 10 | 822-119C | BRG |
Загрузка ...
|
|
| 11 | 803-177C | NUT HEX FLG TP LK |
Загрузка ...
|
|
| 12 | 802-331C | RHSNB 1/2-13X1 3/4 GR5 |
Загрузка ...
|
|
| 13 | 196-489H | BREAKAWAY DRIVE BRG MOUNT WLD |
Загрузка ...
|
|
| 14 | 296-013D | BREAKAWAY DRIVE ADJ PLATE |
Загрузка ...
|
|
| 15 | 804-113C | WASHER FLAT |
Загрузка ...
|
|
| 16 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 17 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 18 | 195-108D | BRKAWAY CLUTCH 7/8 HX SHORT BR |
Загрузка ...
|
|
| 19 | 805-180C | PIN ROLL |
Загрузка ...
|
|
| 20 | 807-097C | SPRING COMP |
Загрузка ...
|
|
| 21 | 176-066D | CLUTCH SPRING RETAINER |
Загрузка ...
|
|
| 22 | 407-172D | 7/8 HEX X 3/4 LNG SPKT SPACER |
Загрузка ...
|
|
| 23 | 802-058C | HHCS |
Загрузка ...
|
|
| 24 | 808-400C | 60C15 IDLER SPROCKET W/BEARING |
Загрузка ...
|
|
| 25 | 804-095C | WASHER FLAT |
Загрузка ...
|
|
| 26 | 802-041C | HHCS |
Загрузка ...
|
|
| 27 | 120-306D | TUBE RND 1 OD X 7/32W X 2.13 |
Загрузка ...
|
|
| 28 | 817-456C | IDLER SPOOL #50 2.38X1.01X.31 |
Загрузка ...
|
|
| 29 | 802-775C | HSHCS M8X1.25X30 GR8.8 PLT |
Загрузка ...
|
|
| 30 | 196-877D | BUSHING 1 1/8 ODX7/8 HEX BORE |
Загрузка ...
|
|
| 31 | 808-357C | SPKT 50A25 CLUTCH METRIC BORE |
Загрузка ...
|
|
| 32 | 196-876D | CLUTCH SPROCKET SPACER |
Загрузка ...
|
|
| 33 | 823-231C | OGURA CLUTCH |
Загрузка ...
|
|
| 34 | 839-956C | KEY 1/4 X 3/16 X 3.80 |
Загрузка ...
|
|
| 35 | 296-087D | SHAFT 7/8 HEX 75.19 LG |
Загрузка ...
|
|
| 36 | 803-006C | NUT-HEX |
Загрузка ...
|
|
| 37 | 802-274C | HHCS 1/4-20X3 GR5 |
Загрузка ...
|
|
| 38 | 402-025S | LOCK COLLAR, 7/8 HEX W/ SET SC |
Загрузка ...
|
|
| 39 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 40 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 41 | 136-256D | CHAIN RL #60 132 PITCHES |
Загрузка ...
|
|
| 42 | 136-252D | CHAIN RL #50 53 PITCHES |
Загрузка ...
|
|
| 43 | 296-102D | 3N40HD CENTER CLUTCH SHAFT |
Загрузка ...
|
|
| 44 | 808-309C | SPKT 50C25 X 7/8 HEX BORE |
Загрузка ...
|
|
| 45 | 808-425C | SPKT 60B44 X 7/8 HEX W/2SS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
