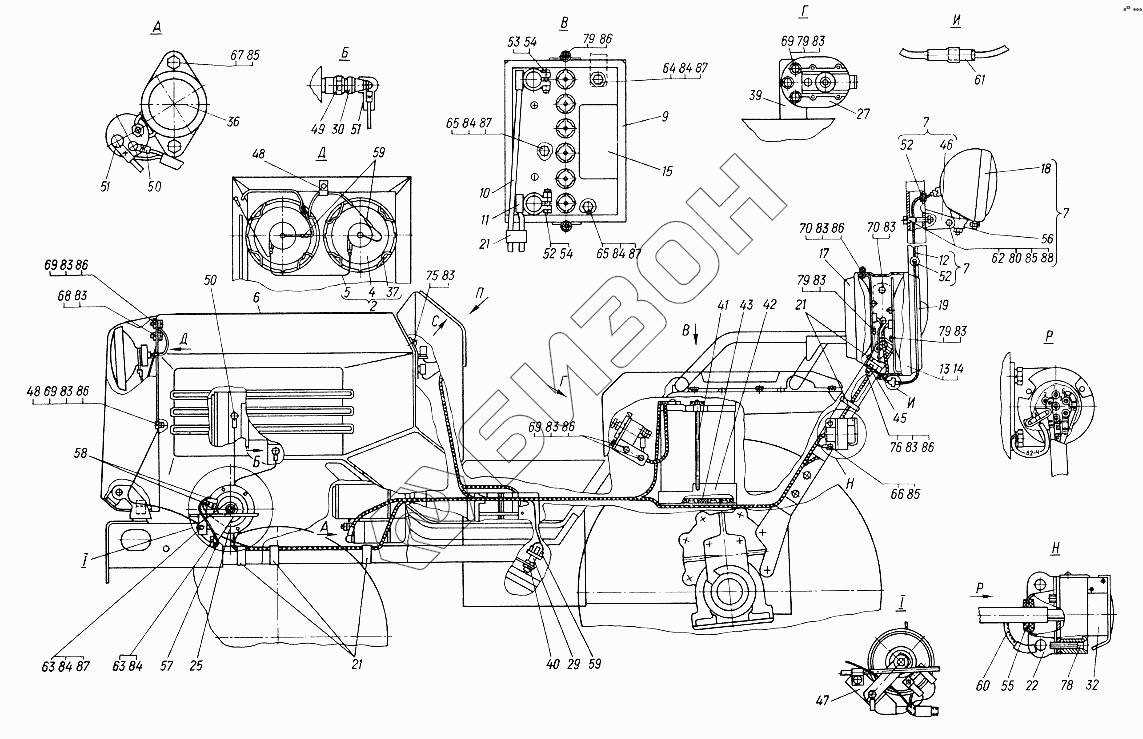

Графический каталог запасных частей к технике: ХТЗ Т-012. Электрооборудование
2
4
5
6
7
7
7
9
9
10
11
12
13
14
15
15
17
18
19
21
21
21
22
25
25
27
29
30
32
36
36
37
39
40
41
41
42
42
43
45
46
47
48
48
49
50
50
51
51
52
52
52
53
54
54
55
56
57
58
59
59
60
61
62
63
63
64
65
65
66
67
68
69
69
69
69
70
70
75
76
78
79
79
79
79
80
83
83
83
83
83
83
83
83
83
83
83
84
84
84
84
84
85
85
85
86
86
86
86
86
86
87
87
87
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 012.48.011 | Фары передние |
Загрузка ...
|
|
| 4 | 010.48.013 | Элемент оптический |
Загрузка ...
|
|
| 5 | 010.48.015 | Провод |
Загрузка ...
|
|
| 6 | 010.48.017 | Кронштейн |
Загрузка ...
|
|
| 7 | 010.48.018 | Фара рабочая |
Загрузка ...
|
|
| 9 | 010.48.020 | Рамка |
Загрузка ...
|
|
| 9 | 010.48.020-2 | Рамка |
Загрузка ...
|
|
| 10 | 010.48.021 | Провод |
Загрузка ...
|
|
| 11 | 010.48.022 | Провод |
Загрузка ...
|
|
| 12 | 010.48.023-01 | Провод |
Загрузка ...
|
|
| 13 | 010.48.024 | Кронштейн |
Загрузка ...
|
|
| 14 | 010.48.024-01 | Кронштейн |
Загрузка ...
|
|
| 15 | 6СГ50А | Батарея |
Загрузка ...
|
|
| 15 | 6СТ50ЭМ | Батарея |
Загрузка ...
|
|
| 17 | 23.3712 | Фонарь передний |
Загрузка ...
|
|
| 18 | 30.3711 | Фара |
Загрузка ...
|
|
| 19 | 33.3716 | Фонарь задний |
Загрузка ...
|
|
| 21 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 22 | 151.48.041 | Кронштейн розетки в сборе |
Загрузка ...
|
|
| 25 | 20.3721-01 | Сигнал звуковой |
Загрузка ...
|
|
| 25 | С311В-01 | Сигнал звуковой |
Загрузка ...
|
|
| 27 | ВК318Б | Выключатель массы |
Загрузка ...
|
|
| 29 | ВК412А | Выключатель |
Загрузка ...
|
|
| 30 | ММ106Б | Датчик давления масла |
Загрузка ...
|
|
| 32 | ПСЗ00А3-100 | Розетка |
Загрузка ...
|
|
| 36 | СТ366Б | Стартер |
Загрузка ...
|
|
| 36 | СТ366-Г | Стартер |
Загрузка ...
|
|
| 37 | ФГ304-3711258 | Держатель |
Загрузка ...
|
|
| 39 | 010.48.113 | Кронштейн |
Загрузка ...
|
|
| 40 | 010.48.114 | Гайка |
Загрузка ...
|
|
| 41 | 010.48.116 | Шпилька |
Загрузка ...
|
|
| 41 | 010.48.116-1 | Шпилька |
Загрузка ...
|
|
| 42 | 010.48.118 | Поддон |
Загрузка ...
|
|
| 42 | 010.48.118-2 | Поддон |
Загрузка ...
|
|
| 43 | 010.48.119 | Прокладка |
Загрузка ...
|
|
| 45 | 010.48.125 | Кронштейн |
Загрузка ...
|
|
| 46 | 010.48.130 | Кронштейн |
Загрузка ...
|
|
| 47 | 010.48.141 | Ограничитель |
Загрузка ...
|
|
| 48 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 49 | 08.48.125 | Переходник |
Загрузка ...
|
|
| 50 | 8.50.184 | Наконечник изоляционный |
Загрузка ...
|
|
| 51 | 14.48.137 | Наконечник изоляционный |
Загрузка ...
|
|
| 52 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| 53 | 14.48.360 | Болт |
Загрузка ...
|
|
| 54 | 14.48.361 | Гайка |
Загрузка ...
|
|
| 55 | 14.48.393 | Втулка |
Загрузка ...
|
|
| 56 | 54.48.431-1 | Чашка |
Загрузка ...
|
|
| 57 | 150М.48.472-1 | Провод |
Загрузка ...
|
|
| 58 | 151.48.360 | Изолятор |
Загрузка ...
|
|
| 59 | 151.48.360-01 | Изолятор |
Загрузка ...
|
|
| 60 | 151.48.462 | Провод |
Загрузка ...
|
|
| 61 | Колодка ОСТ 37.003.032-88 |
Загрузка ...
|
||
| 62 | М10х55.7795 | Болт |
Загрузка ...
|
|
| 63 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 64 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 65 | М8х45.7796 | Болт |
Загрузка ...
|
|
| 66 | М10х16.7796 | Болт |
Загрузка ...
|
|
| 67 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 68 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 69 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 70 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 75 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 76 | М6х18.17473 | Винт |
Загрузка ...
|
|
| 78 | М5х35.17475 | Винт |
Загрузка ...
|
|
| 79 | М6.5915 | Гайка |
Загрузка ...
|
|
| 80 | М10.5915 | Гайка |
Загрузка ...
|
|
| 83 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 84 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 85 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 86 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 87 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 88 | 10.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
