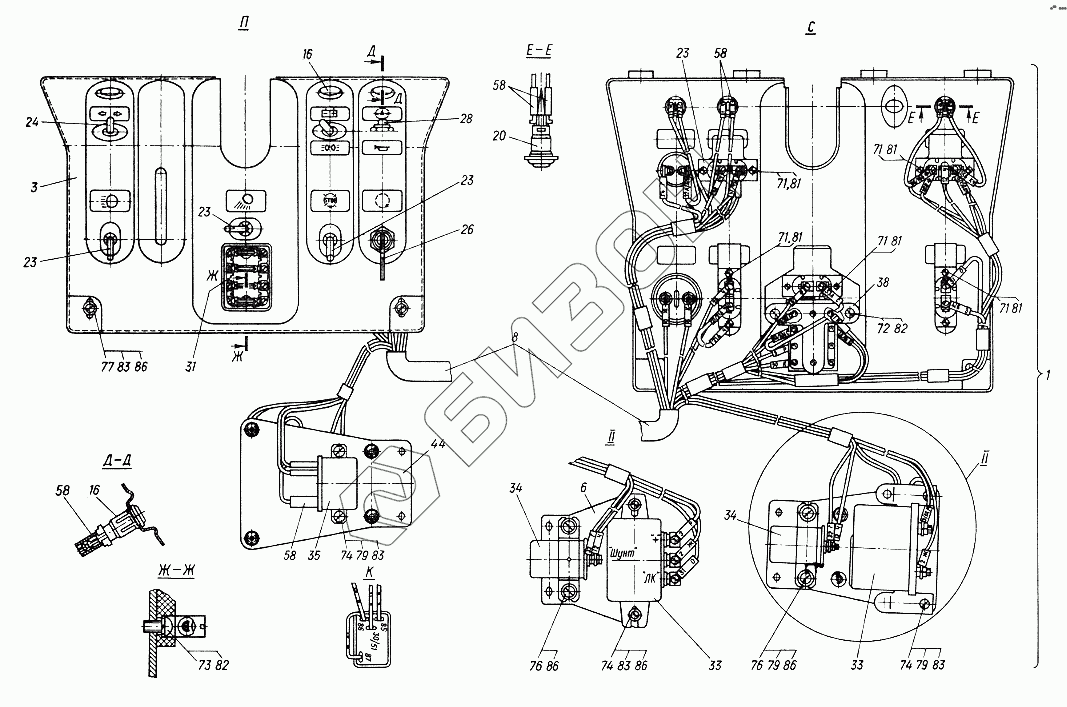

Графический каталог запасных частей к технике: ХТЗ Т-012. Электрооборудование
1
3
6
8
16
16
20
23
23
23
23
24
26
28
31
33
33
33
33
34
34
35
38
44
58
58
58
58
71
71
71
71
71
72
73
74
74
74
76
76
77
79
79
79
81
81
81
81
81
82
82
83
83
83
83
86
86
86
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.48.001-01 | 010.48.001-01 | Электрооборудование |
Загрузка ...
|
|
| 1 | 010.48.010-01 | Панель |
Загрузка ...
|
|
| 3 | 010.48.012 | Панель |
Загрузка ...
|
|
| 6 | 010.48.017 | Кронштейн |
Загрузка ...
|
|
| 8 | 010.48.019-03 | Жгут |
Загрузка ...
|
|
| 16 | 12.3803010 | Контрольная лампа |
Загрузка ...
|
|
| 20 | 121.3803010 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 23 | 4602.3710 | Выключатель |
Загрузка ...
|
|
| 24 | 5102.3709 | Переключатель |
Загрузка ...
|
|
| 26 | ВКЗ17-05 | Выключатель |
Загрузка ...
|
|
| 28 | ВК322 | Включатель |
Загрузка ...
|
|
| 31 | ПР11-П | Блок предохранителей |
Загрузка ...
|
|
| 33 | РР362Б1 | Регулятор напряжения |
Загрузка ...
|
|
| 33 | 33.3702 | Регулятор напряжения |
Загрузка ...
|
|
| 34 | РС410М | Прерыватель указателей поворота |
Загрузка ...
|
|
| 35 | РС702 | Реле |
Загрузка ...
|
|
| 38 | 010.48.111 | Планка |
Загрузка ...
|
|
| 44 | 010.48.120 | Кронштейн |
Загрузка ...
|
|
| 58 | 151.48.360 | Изолятор |
Загрузка ...
|
|
| 71 | М4х8.17473 | Винт |
Загрузка ...
|
|
| 72 | М5х8.17473 | Винт |
Загрузка ...
|
|
| 73 | М5х12.17473 | Винт |
Загрузка ...
|
|
| 74 | М6х10.17473 | Винт |
Загрузка ...
|
|
| 76 | М6х18.17473 | Винт |
Загрузка ...
|
|
| 77 | М6х22.17473 | Винт |
Загрузка ...
|
|
| 79 | М6.5915 | Гайка |
Загрузка ...
|
|
| 81 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| 82 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 83 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 86 | 6.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
