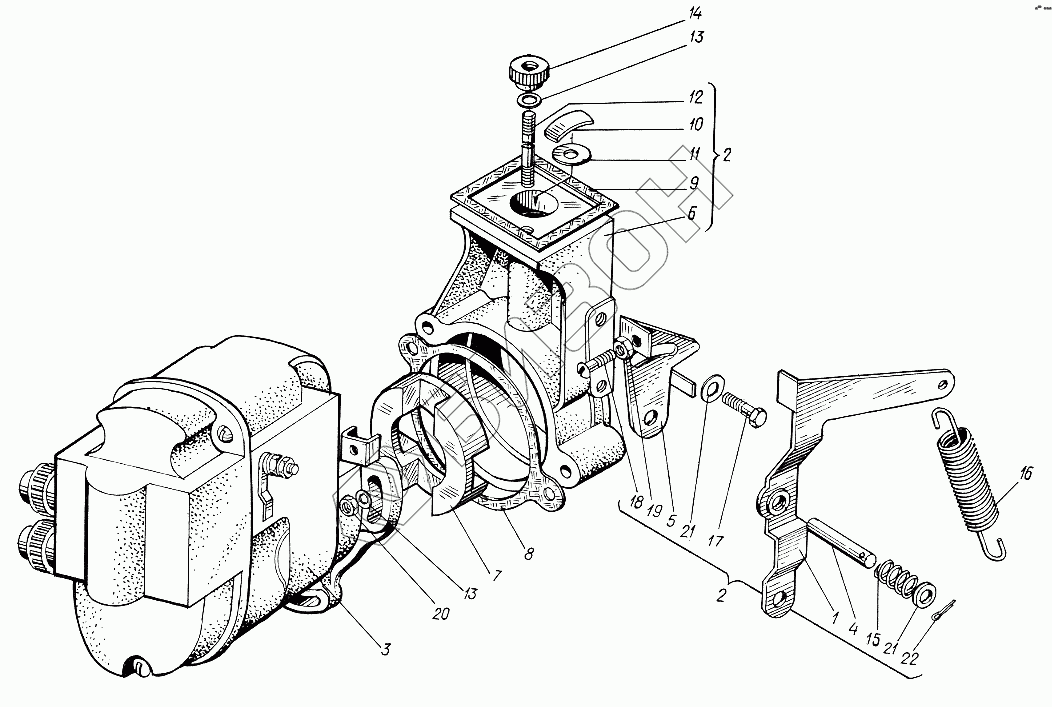

Графический каталог запасных частей к технике: ХТЗ Т-012. Установка магнето
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СК6-1040080 | Рычаг |
Загрузка ...
|
|
| 2 | СК6-1053010 | Переходник магнето |
Загрузка ...
|
|
| 3 | 13.3728000 | Магнето |
Загрузка ...
|
|
| 4 | СК6-1040091 | Ось рычага |
Загрузка ...
|
|
| 5 | СК6-1040092 | Ограничитель |
Загрузка ...
|
|
| 6 | СК6-1053011 | Переходник магнето |
Загрузка ...
|
|
| 7 | УД15-1053005 | Муфта |
Загрузка ...
|
|
| 8 | УД15-1053006 | Прокладка |
Загрузка ...
|
|
| 9 | УД15-1053013 | Прокладка |
Загрузка ...
|
|
| 10 | УД15-1053016 | Заглушка |
Загрузка ...
|
|
| 11 | УД15-1053017 | Клапан |
Загрузка ...
|
|
| 12 | УД25М1-1053018-10 | Шпилька |
Загрузка ...
|
|
| 13 | 2СД-1009147 | Шайба |
Загрузка ...
|
|
| 14 | 2СД-1308035 | Гайка |
Загрузка ...
|
|
| 15 | 2СД-1500057 | Пружина |
Загрузка ...
|
|
| 16 | 100603А | Пружина |
Загрузка ...
|
|
| 17 | М6х14.7798 | Болт |
Загрузка ...
|
|
| 18 | М5х25.17473 | Винт |
Загрузка ...
|
|
| 19 | М5.5915 | Гайка |
Загрузка ...
|
|
| 20 | М6.5915 | Гайка |
Загрузка ...
|
|
| 21 | 6.11371 | Шайба |
Загрузка ...
|
|
| 22 | 1,6х10.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
