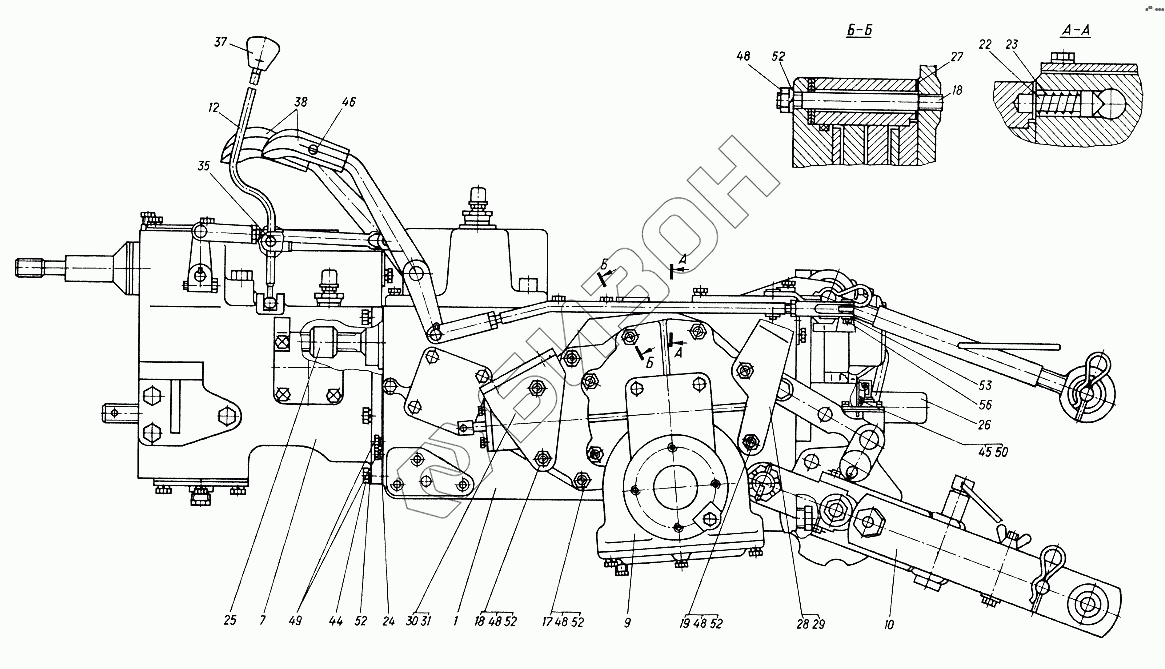

Графический каталог запасных частей к технике: ХТЗ Т-012. Коробка передач с агрегатами
010.37.005-1
1
7
9
10
12
17
18
18
19
22
23
24
25
26
27
28
29
30
31
35
37
38
44
45
46
48
48
48
48
49
50
52
52
52
52
52
53
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.37.005-1 | 010.37.005-1 | Коробка передач с агрегатами |
Загрузка ...
|
|
| 1 | 010.37.001 | Коробка передач |
Загрузка ...
|
|
| 7 | 010.37.030-1 | Редуктор |
Загрузка ...
|
|
| 9 | 010.39.001-01 | Редуктор бортовой с тормозом |
Загрузка ...
|
|
| 10 | 010.56.001-1 | Механизм навески |
Загрузка ...
|
|
| 12 | 010.37.138 | Рычаг |
Загрузка ...
|
|
| 17 | 010.37.205 | Шпилька |
Загрузка ...
|
|
| 18 | 010.37.205-01 | Шпилька |
Загрузка ...
|
|
| 19 | 010.37.205-02 | Шпилька |
Загрузка ...
|
|
| 22 | 08.37.124 | Фиксатор |
Загрузка ...
|
|
| 23 | 08.37.125 | Пружина |
Загрузка ...
|
|
| 24 | 08.37.142 | Прокладка |
Загрузка ...
|
|
| 25 | 08.37.161 | Муфта шлицевая |
Загрузка ...
|
|
| 26 | 08.37.174 | Колпак защитный |
Загрузка ...
|
|
| 27 | 08.39.125 | Прокладка |
Загрузка ...
|
|
| 28 | 010.47.145 | Фланец |
Загрузка ...
|
|
| 29 | 010.47.145-01 | Фланец |
Загрузка ...
|
|
| 30 | 010.47.152 | Кронштейн |
Загрузка ...
|
|
| 31 | 010.47.152-01 | Кронштейн |
Загрузка ...
|
|
| 35 | А5.24.243 | Палец |
Загрузка ...
|
|
| 37 | А13.03.000 | Рукоятка |
Загрузка ...
|
|
| 38 | А13.17.000 | Рукоятка |
Загрузка ...
|
|
| 44 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 45 | М5х10.17473 | Винт |
Загрузка ...
|
|
| 46 | М5х12.17475 | Винт |
Загрузка ...
|
|
| 48 | М10.5915 | Гайка |
Загрузка ...
|
|
| 49 | КГ1/8" | Пробка |
Загрузка ...
|
|
| 50 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 52 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 53 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 56 | 2,5х20.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
