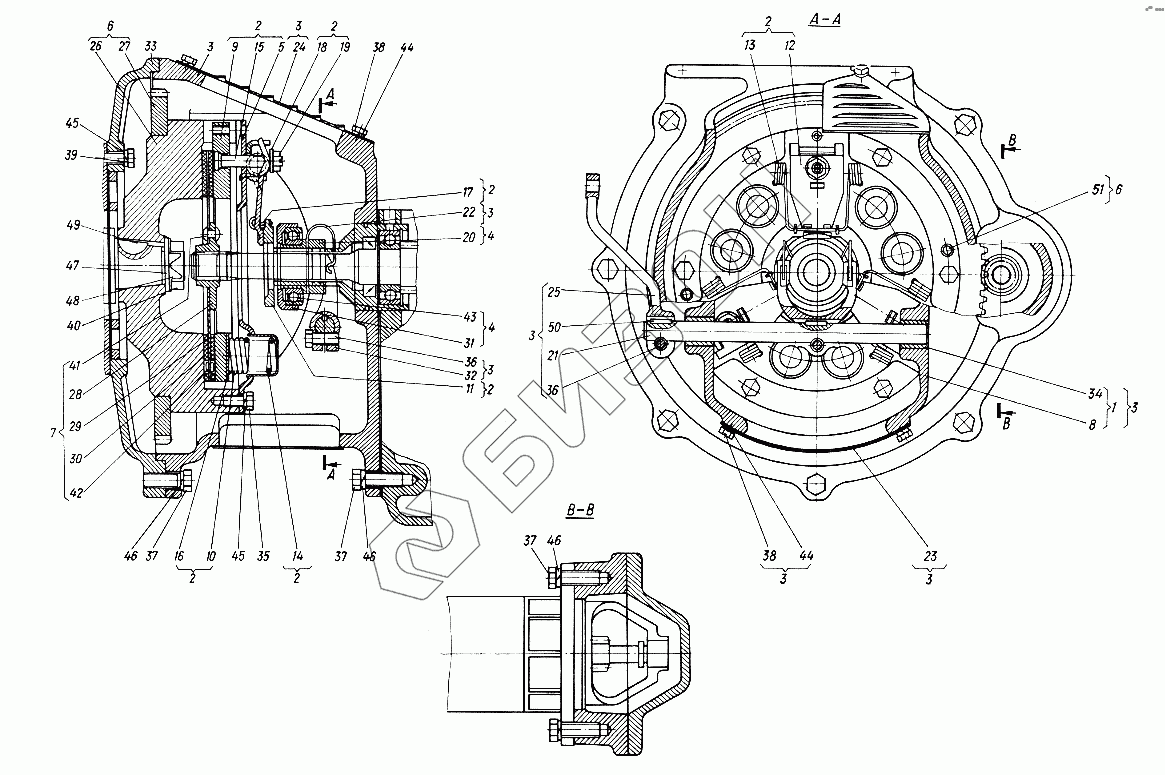

Графический каталог запасных частей к технике: ХТЗ Т-012. Муфта сцепления
010.21.001
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
38
38
39
40
41
42
43
44
44
45
45
46
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.21.001 | 010.21.001 | Муфта сцепления |
Загрузка ...
|
|
| 1 | 010.21.011 | Корпус муфты |
Загрузка ...
|
|
| 2 | 010.21.012 | Кожух муфты |
Загрузка ...
|
|
| 3 | 010.21.013 | Корпус муфты |
Загрузка ...
|
|
| 4 | 010.21.015 | Корпус выключения |
Загрузка ...
|
|
| 5 | 010.21.017 | Кожух |
Загрузка ...
|
|
| 6 | 010.21.019 | Маховик |
Загрузка ...
|
|
| 7 | 08.21.014 | Диск ведомый |
Загрузка ...
|
|
| 8 | 010.21.101 | Корпус муфты |
Загрузка ...
|
|
| 9 | 010.21.104 | Диск нажимной |
Загрузка ...
|
|
| 10 | 010.21.105 | Пружина |
Загрузка ...
|
|
| 11 | 010.21.106 | Кольцо упорное |
Загрузка ...
|
|
| 12 | 010.21.107 | Рычаг |
Загрузка ...
|
|
| 13 | 010.21.108 | Пружина |
Загрузка ...
|
|
| 14 | 010.21.109 | Стакан |
Загрузка ...
|
|
| 15 | 010.21.110 | Тяга |
Загрузка ...
|
|
| 16 | 010.21.111 | Прокладка |
Загрузка ...
|
|
| 17 | 010.21.112 | Клипса |
Загрузка ...
|
|
| 18 | 010.21.113 | Шайба |
Загрузка ...
|
|
| 19 | 010.21.114 | Гайка |
Загрузка ...
|
|
| 20 | 010.21.120 | Корпус подшипника |
Загрузка ...
|
|
| 21 | 010.21.124 | Валик |
Загрузка ...
|
|
| 22 | 010.71.125 | Зажим |
Загрузка ...
|
|
| 23 | 010.21.126 | Крышка |
Загрузка ...
|
|
| 24 | 010:21.127 | Крышка |
Загрузка ...
|
|
| 25 | 010.21.128 | Рычаг |
Загрузка ...
|
|
| 26 | 010.21.130 | Маховик |
Загрузка ...
|
|
| 27 | 010.21.132 | Венец |
Загрузка ...
|
|
| 28 | 08.21.115 | Ступица |
Загрузка ...
|
|
| 29 | 08.21.116 | Диск ведомый |
Загрузка ...
|
|
| 30 | 08.21.117 | Накладка |
Загрузка ...
|
|
| 31 | 08.21.121 | Обойма |
Загрузка ...
|
|
| 32 | 08.21.123 | Вилка |
Загрузка ...
|
|
| 33 | 08.21.131 | Картер маховика |
Загрузка ...
|
|
| 34 | 125.20.112 | Втулка |
Загрузка ...
|
|
| 35 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 36 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 37 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 38 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 39 | М8.5915 | Гайка |
Загрузка ...
|
|
| 40 | М20х1,5.5929 | Гайка |
Загрузка ...
|
|
| 41 | 5х12.10299 | Заклепка |
Загрузка ...
|
|
| 42 | 2-4х8.12642 | Заклепка |
Загрузка ...
|
|
| 43 | 80106.7242 | Подшипник |
Загрузка ...
|
|
| 44 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 45 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 46 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 47 | 20.04.11371 | Шайба |
Загрузка ...
|
|
| 48 | 20.04.13463 | Шайба |
Загрузка ...
|
|
| 49 | 6х9.24071 | Шпонка сегментная |
Загрузка ...
|
|
| 50 | 2-4х4х16.23360 | Шпонка |
Загрузка ...
|
|
| 51 | 8h9х16.3128 | Шпонка (d=8, L= 16) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
