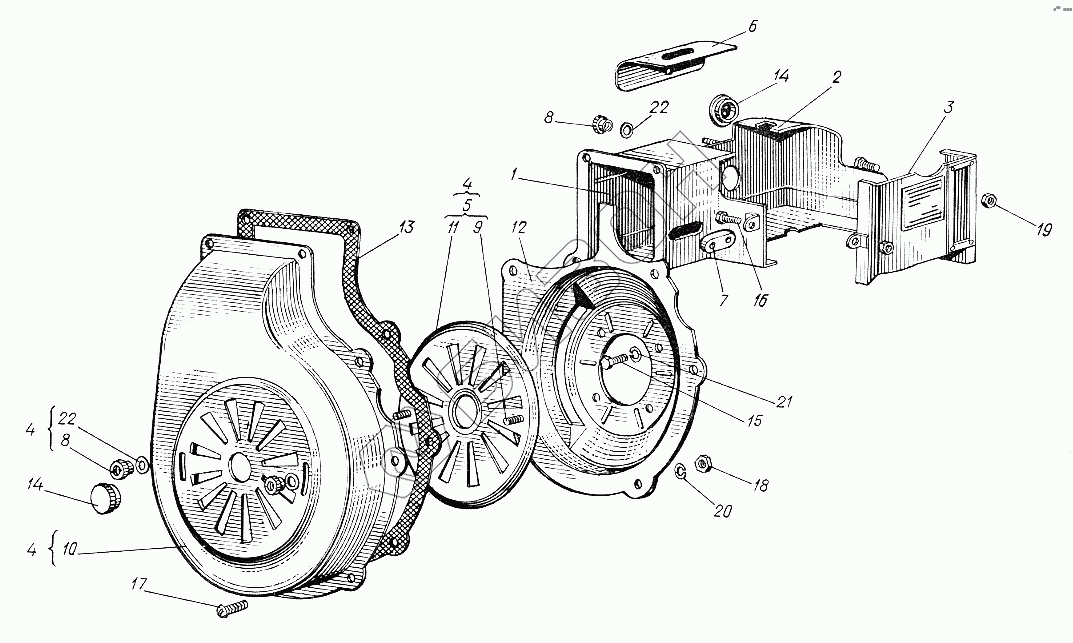

Графический каталог запасных частей к технике: ХТЗ Т-012. Кожухи маховика и цилиндра
1
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УД25-1064000 | Кожух цилиндров |
Загрузка ...
|
|
| 2 | УД25-1064010 | Кожух средний |
Загрузка ...
|
|
| 3 | УД25-1065000 | Кожух |
Загрузка ...
|
|
| 4 | УД15-1063000 | Кожух маховика |
Загрузка ...
|
|
| 5 | УД15-1063010 | Решетка |
Загрузка ...
|
|
| 6 | УД25-1064007 | Крышка |
Загрузка ...
|
|
| 7 | УД25-1066005 | Заглушка |
Загрузка ...
|
|
| 8 | 100304 | Гайка |
Загрузка ...
|
|
| 9 | 100726 | Шпилька |
Загрузка ...
|
|
| 10 | УД15-1063001 | Кожух маховика |
Загрузка ...
|
|
| 11 | УД15-1063011 | Решетка |
Загрузка ...
|
|
| 12 | УД15-1063012 | Стенка кожуха |
Загрузка ...
|
|
| 13 | УД15-1063013 | Прокладка |
Загрузка ...
|
|
| 14 | УД15-1066000 | Заглушка |
Загрузка ...
|
|
| 15 | М6х14.7798 | Болт |
Загрузка ...
|
|
| 16 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 17 | М5х10.17473 | Винт |
Загрузка ...
|
|
| 18 | М5.5915 | Гайка |
Загрузка ...
|
|
| 19 | М6.5915 | Гайка |
Загрузка ...
|
|
| 20 | 5Т.65Г.6402 | Шайба |
Загрузка ...
|
|
| 21 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 22 | 6.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
