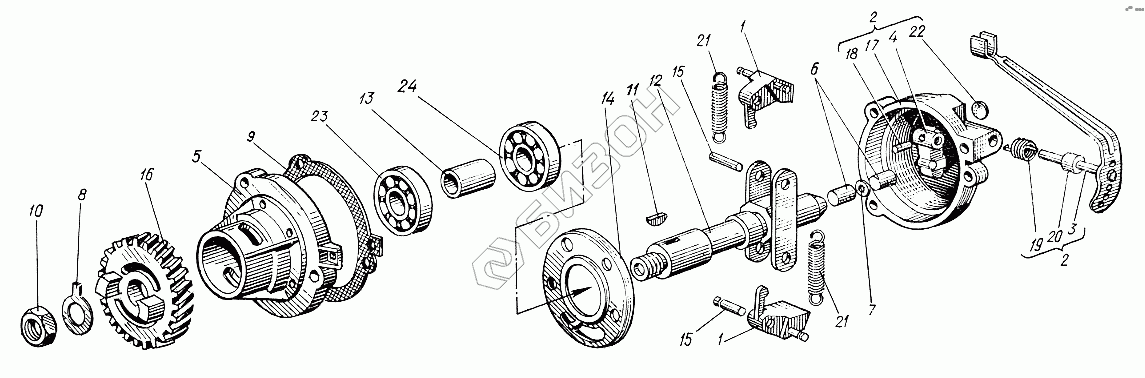

Графический каталог запасных частей к технике: ХТЗ Т-012. Регулятор масляного насоса
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УД15-1040030 | Балансир |
Загрузка ...
|
|
| 2 | СК6-1040050 | Крышка |
Загрузка ...
|
|
| 3 | СК6-1040060 | Рычаг |
Загрузка ...
|
|
| 4 | УД15-1040070 | Кулачок |
Загрузка ...
|
|
| 5 | УД15-1040001 | Корпус |
Загрузка ...
|
|
| 6 | УД15-1040002 | Толкатель |
Загрузка ...
|
|
| 7 | УД15-1040003 | Шайба |
Загрузка ...
|
|
| 8 | УД15-1040004-01 | Замок |
Загрузка ...
|
|
| 9 | УД15-1040005 | Прокладка |
Загрузка ...
|
|
| 10 | УД15-1040006 | Гайка |
Загрузка ...
|
|
| 11 | УД15-1040007 | Шпонка |
Загрузка ...
|
|
| 12 | УД15-1040021 | Валик |
Загрузка ...
|
|
| 13 | УД15-1040022 | Втулка |
Загрузка ...
|
|
| 14 | УД15-1040023 | Чашка |
Загрузка ...
|
|
| 15 | УД15-1040024 | Ось |
Загрузка ...
|
|
| 16 | УД15-1040041-02 | Шестерня |
Загрузка ...
|
|
| 17 | УД15-1040051 | Крышка |
Загрузка ...
|
|
| 18 | УД15-1040054 | Штифт |
Загрузка ...
|
|
| 19 | СК6-1040055 | Пружина |
Загрузка ...
|
|
| 20 | СК6-1040062 | Втулка |
Загрузка ...
|
|
| 21 | 100629А | Пружина |
Загрузка ...
|
|
| 22 | 14.3722 | Заглушка |
Загрузка ...
|
|
| 23 | 203.8338 | Подшипник |
Загрузка ...
|
|
| 24 | 305.8338 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
