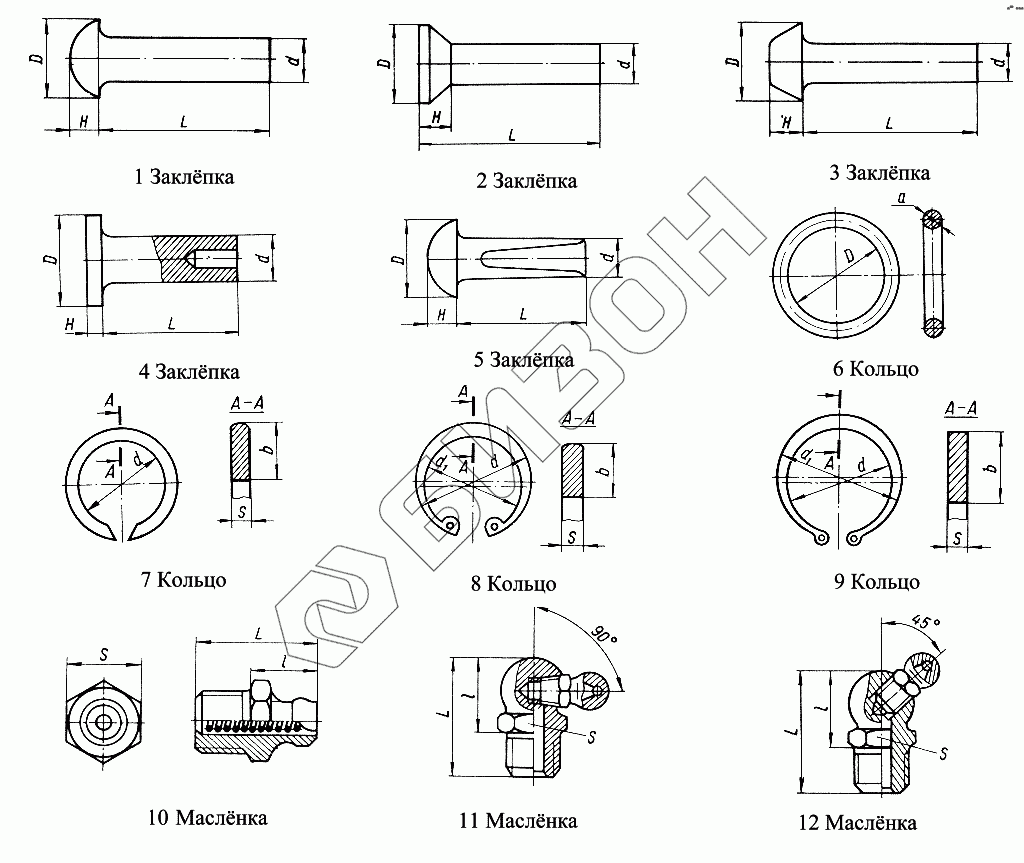

Графический каталог запасных частей к технике: ХТЗ Т-012. Нормали
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
9
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5x12.10299 | Заклепка (d=5, L=12, H=3,0, D=8,8) |
Загрузка ...
|
|
| 2 | 5x32.10300 | Заклепка (d=5, L=32, H=2,0, D=8,8) |
Загрузка ...
|
|
| 3 | 6x18.10303 | Заклепка (d=6, L=18, H=3,0, D=11) |
Загрузка ...
|
|
| 4 | 2-4x8.32.12642 | Заклепка (d=4, L=32, H=2,0, D=8) |
Загрузка ...
|
|
| 5 | 4x12 | Заклепка ОСТ 37.001.159 (d=4, L=12, H=2,7, D=7,1) |
Загрузка ...
|
|
| 6 | 074-080-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 042-050-46-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 065-070-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 055-060-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 020-025-30-2-5.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 054-060-36-2-2.9833 | Кольцо (D=3,6, d=53) |
Загрузка ...
|
|
| 6 | 045-051-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 010-014-25-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 010-014-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 006-010-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 018-022-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 014-018-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 013-017-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | 012-016-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 6 | У-0х160-2.9833 | Кольцо |
Загрузка ...
|
|
| 7 | 2В35.13940 | Кольцо |
Загрузка ...
|
|
| 7 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| 8 | В20.13942 | Кольцо |
Загрузка ...
|
|
| 8 | В25.13942 | Кольцо |
Загрузка ...
|
|
| 8 | В30.1394 | Кольцо 2 (d=30, d1=28,5, b=3,5, S=1,2) |
Загрузка ...
|
|
| 9 | В47.13943 | Кольцо |
Загрузка ...
|
|
| 9 | В52.13943 | Кольцо |
Загрузка ...
|
|
| 9 | 2В62.13943 | Кольцо |
Загрузка ...
|
|
| 10 | 1.1.19853 | Масленка |
Загрузка ...
|
|
| 11 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 12 | 2.3-45.19853 | Масленка К 1/8" (L=22, l=8, S=12) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
