Графический каталог запасных частей к технике: ХТЗ Т-012. Нормали
1
1
1
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
10
11
11
11
11
12
12

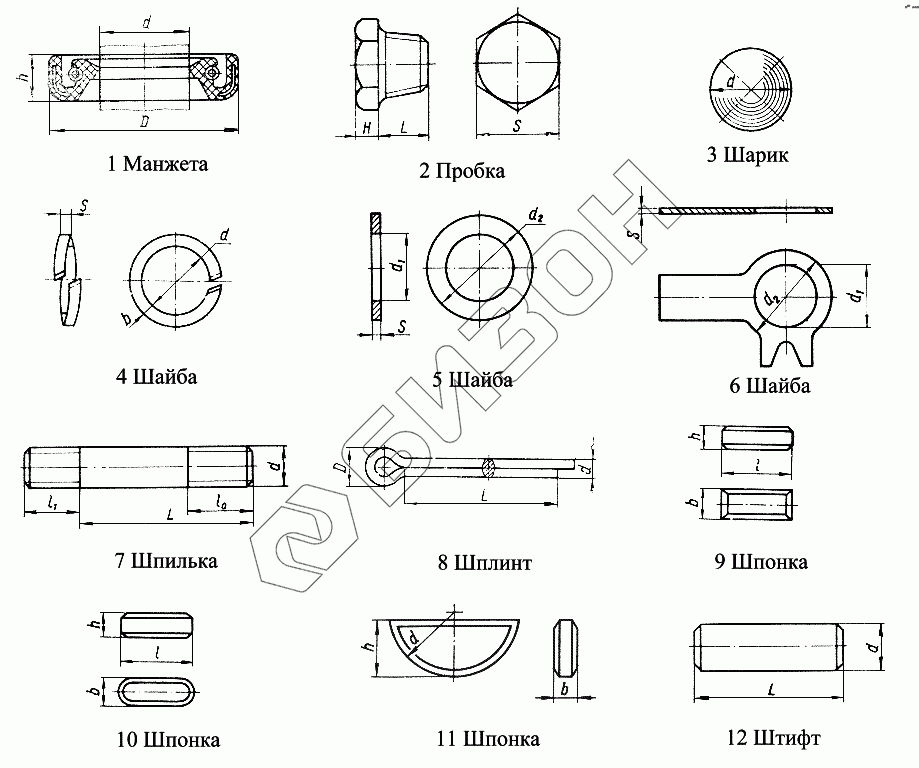

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1.1-30x52-1.8752 | Манжета (d=30, D=52, h=10) |
Загрузка ...
|
|
| 1 | 1-45x65-1.8752 | Манжета (d=45, D=65, h=10) |
Загрузка ...
|
|
| 1 | 1.2-25x42-1.8752 | Манжета |
Загрузка ...
|
|
| 2 | КГ1/8" | Пробка |
Загрузка ...
|
|
| 2 | КГ1/4" | Пробка |
Загрузка ...
|
|
| 2 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 2 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 3 | 11,112.3722 | Шарик (d=11,112(7/16")) |
Загрузка ...
|
|
| 3 | 22,225.3722 | Шарик (d=22,225 (7/8")) |
Загрузка ...
|
|
| 4 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 5Т.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 10.ОТ.65Г.6402 | Шайба (d=12, b=4, S=4) |
Загрузка ...
|
|
| 4 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4 | 16.65Г.6402 | Шайба |
Загрузка ...
|
|
| 5 | 24.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 8.01.11371 | Шайба |
Загрузка ...
|
|
| 5 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 6.01.11371 | Шайба |
Загрузка ...
|
|
| 5 | 5.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 5.01.11371 | Шайба |
Загрузка ...
|
|
| 5 | 20.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 18.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 16.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 5 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 6 | 20.04.13463 | Шайба |
Загрузка ...
|
|
| 7 | М10х120.22038 | Шпилька |
Загрузка ...
|
|
| 7 | М8х45.22038 | Шпилька |
Загрузка ...
|
|
| 7 | М8х25.22038 | Шпилька (d=8, l=25, l0=25, l1=16) |
Загрузка ...
|
|
| 7 | М8х20.22038 | Шпилька (d=8, l=20, l0=20, l1=16) |
Загрузка ...
|
|
| 7 | М6х20.22038 | Шпилька |
Загрузка ...
|
|
| 7 | 10x30.22033 | Шпилька (d=10, l=30, l0=21, l1=12) |
Загрузка ...
|
|
| 7 | М10x25.22034 | Шпилька |
Загрузка ...
|
|
| 7 | М6х45.22033 | Шпилька (d=6, l=45, l0=18, l1=12) |
Загрузка ...
|
|
| 8 | 3,2x25.397 | Шплинт |
Загрузка ...
|
|
| 8 | 6,3x50.397 | Шплинт |
Загрузка ...
|
|
| 8 | 5x45.397 | Шплинт |
Загрузка ...
|
|
| 8 | 5x36.397 | Шплинт |
Загрузка ...
|
|
| 8 | 4x32.397 | Шплинт |
Загрузка ...
|
|
| 8 | 3,2x56.397 | Шплинт (d=2,9, D=5,8, L=56) |
Загрузка ...
|
|
| 8 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 8 | 3,2x16.397 | Шплинт |
Загрузка ...
|
|
| 8 | 2,5x20.397 | Шплинт |
Загрузка ...
|
|
| 8 | 2,5x16.397 | Шплинт |
Загрузка ...
|
|
| 8 | 2x20.397 | Шплинт (d=1,8, D=3,6, L=20) |
Загрузка ...
|
|
| 8 | 2x16.397 | Шплинт |
Загрузка ...
|
|
| 8 | 2x12.397 | Шплинт |
Загрузка ...
|
|
| 8 | 2x10.397 | Шплинт (d=1,8, D=3,6, L=10) |
Загрузка ...
|
|
| 8 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 8 | 1,6x10.397 | Шплинт (d=1,4, D=2,8, L=10) |
Загрузка ...
|
|
| 8 | 2,5x25.397 | Шплинт (d=2,3, D=4,6, L=25) |
Загрузка ...
|
|
| 9 | 2-4x4x16.23360 | Шпонка (b=4, h=4, l=16) |
Загрузка ...
|
|
| 9 | 2-8x7x36.23360 | Шпонка (b=8, h=7, l=36) |
Загрузка ...
|
|
| 10 | 4x4x16.23360 | Шпонка (b=4, h=4, l=16) |
Загрузка ...
|
|
| 11 | 10h11x25.3128 | Шпонка (d=10, L= 25) |
Загрузка ...
|
|
| 11 | 4h8х20.3128 | Штифт |
Загрузка ...
|
|
| 11 | 5h8х25.3128 | Штифт |
Загрузка ...
|
|
| 11 | 8h9х16.3128 | Шпонка (d=8, L= 16) |
Загрузка ...
|
|
| 12 | 3x5.24071 | Штифт (b=3, h=5, d=13) |
Загрузка ...
|
|
| 12 | 6x9.24071 | Штифт (b=6, h=9, d=22) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
