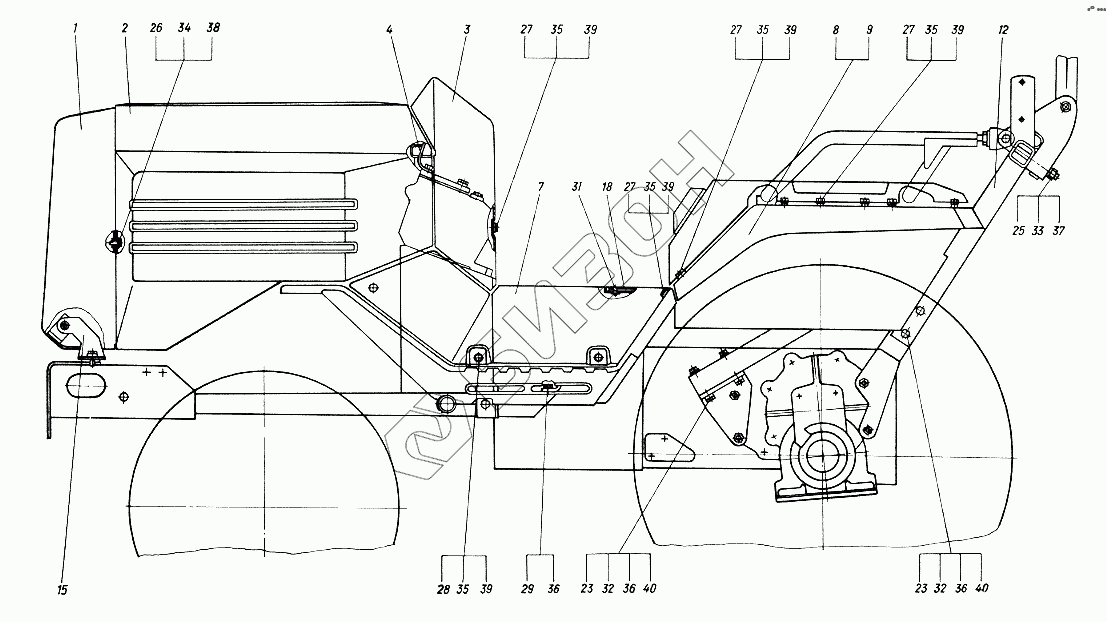

Графический каталог запасных частей к технике: ХТЗ Т-012. Облицовка
1
2
3
4
7
8
9
12
15
18
23
23
25
26
27
27
27
27
28
29
31
32
32
33
34
35
35
35
35
35
36
36
36
37
38
39
39
39
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 010.47.010 | Облицовка передняя |
Загрузка ...
|
|
| 2 | 010.47.011 | Капот |
Загрузка ...
|
|
| 3 | 010.47.012 | Ограждение |
Загрузка ...
|
|
| 4 | 010.47.014 | Кронштейн |
Загрузка ...
|
|
| 7 | 010.47.016 | Кожух |
Загрузка ...
|
|
| 8 | 010.47.019 | Крыло |
Загрузка ...
|
|
| 9 | 010.47.019-01 | Крыло |
Загрузка ...
|
|
| 12 | 010.47.025 | Опора рамы |
Загрузка ...
|
|
| 15 | 010.47.111-01 | Стойка |
Загрузка ...
|
|
| 18 | 010.47.132 | Крышка |
Загрузка ...
|
|
| 23 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 25 | М12х95.7795 | Болт |
Загрузка ...
|
|
| 26 | М6х12.7796 | Болт |
Загрузка ...
|
|
| 27 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 28 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 29 | М10х16.7796 | Болт |
Загрузка ...
|
|
| 31 | М6х10.17475 | Винт |
Загрузка ...
|
|
| 32 | М10.5915 | Гайка |
Загрузка ...
|
|
| 33 | М12.5915 | Гайка |
Загрузка ...
|
|
| 34 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 35 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 36 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 37 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 38 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 39 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 40 | 10.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
