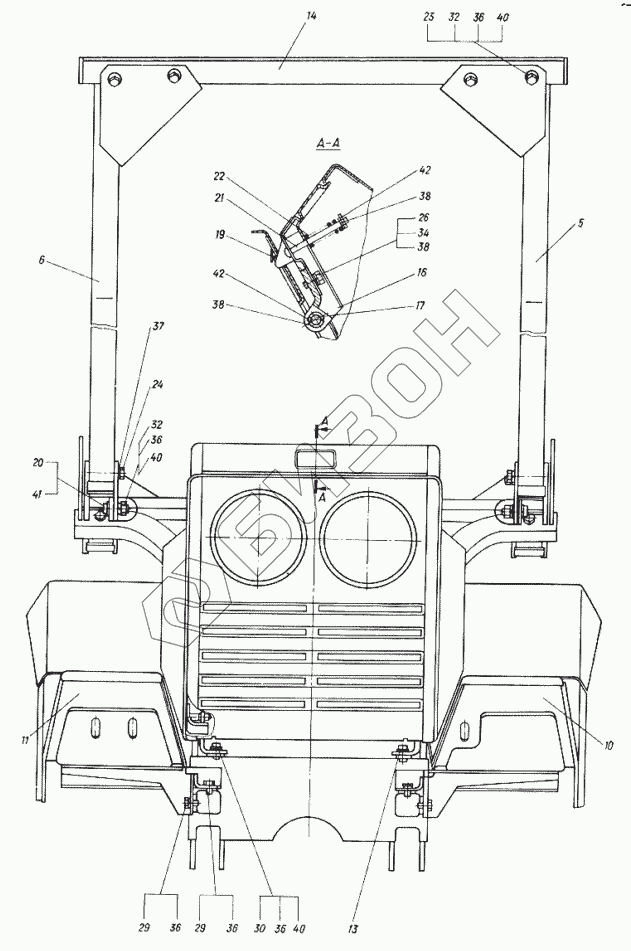

Графический каталог запасных частей к технике: ХТЗ Т-012. Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
5
6
10
11
13
14
16
17
19
20
21
22
23
24
26
29
29
30
32
32
34
36
36
36
36
36
37
38
38
38
40
40
40
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали Цена
010.47.001 010.47.001 Облицовка
Загрузка ...
5 010.47.015 Стойка
Загрузка ...
6 010.47.015-01 Стойка
Загрузка ...
10 010.47.020 Подножка
Загрузка ...
11 010.47.020-01 Подножка
Загрузка ...
13 010.47.026 Стойка
Загрузка ...
14 010.47.027 Поперечина верхняя
Загрузка ...
16 010.47.125 Защелка
Загрузка ...
17 010.47.131 Ось
Загрузка ...
19 010.47.135 Пружина
Загрузка ...
20 010.47.139 Ось
Загрузка ...
21 08.47.139 Ось
Загрузка ...
22 150.37.496 Пружина
Загрузка ...
23 М10х65.7795 Болт
Загрузка ...
24 М12х60.7795 Болт
Загрузка ...
26 М6х12.7796 Болт
Загрузка ...
29 М10х16.7796 Болт
Загрузка ...
30 М10х20.7796 Болт
Загрузка ...
32 М10.5915 Гайка
Загрузка ...
34 6.65Г.6402 Шайба
Загрузка ...
36 10.65Г.6402 Шайба
Загрузка ...
37 12.65Г.6402 Шайба
Загрузка ...
38 6.04.11371 Шайба
Загрузка ...
40 10.04.11371 Шайба
Загрузка ...
41 12.04.11371 Шайба
Загрузка ...
42 2х10.397 Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
