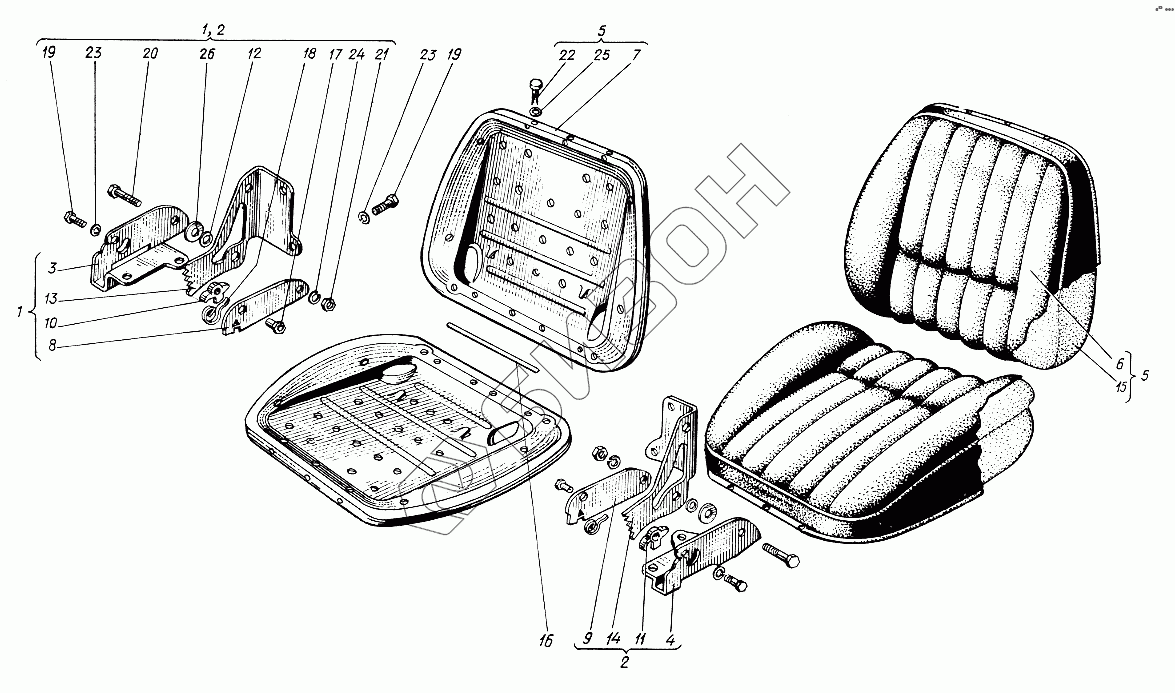

Графический каталог запасных частей к технике: ХТЗ Т-012. Сиденье
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-6800010-01 | 70-6800010-01 | Сиденье |
Загрузка ...
|
|
| 1 | 70-6800015-01 | Замок |
Загрузка ...
|
|
| 2 | 70-6800020-01 | Замок |
Загрузка ...
|
|
| 3 | А75.04.110 | Кронштейн |
Загрузка ...
|
|
| 4 | А75.04.110-01 | Кронштейн |
Загрузка ...
|
|
| 5 | 70-6803010 | Подушка |
Загрузка ...
|
|
| 6 | 70-6803020 | Чехол |
Загрузка ...
|
|
| 7 | 70-6803060 | Основание |
Загрузка ...
|
|
| 8 | 70-6800011 | Корпус |
Загрузка ...
|
|
| 9 | 70-6800011-01 | Корпус |
Загрузка ...
|
|
| 10 | 70-6800012 | Защелка |
Загрузка ...
|
|
| 11 | 70-6800012-01 | Защёлка |
Загрузка ...
|
|
| 12 | 70-6800013 | Втулка |
Загрузка ...
|
|
| 13 | 70-6800014 | Кронштейн |
Загрузка ...
|
|
| 14 | 70-6800021 | Кронштейн |
Загрузка ...
|
|
| 15 | 70-6803011 | Подушка |
Загрузка ...
|
|
| 16 | 70-6803012 | Ось |
Загрузка ...
|
|
| 17 | 70-6804017 | Палец |
Загрузка ...
|
|
| 18 | А35-6105008 | Пружина |
Загрузка ...
|
|
| 19 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 20 | М12х45.7796 | Болт |
Загрузка ...
|
|
| 21 | М12.5915 | Гайка |
Загрузка ...
|
|
| 22 | 4х12 | Заклепка ОСТ 37.001.159 |
Загрузка ...
|
|
| 23 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 24 | 12.ОТ.65Г.6402 | Шайба |
Загрузка ...
|
|
| 25 | 5.01.11371 | Шайба |
Загрузка ...
|
|
| 26 | 20.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
