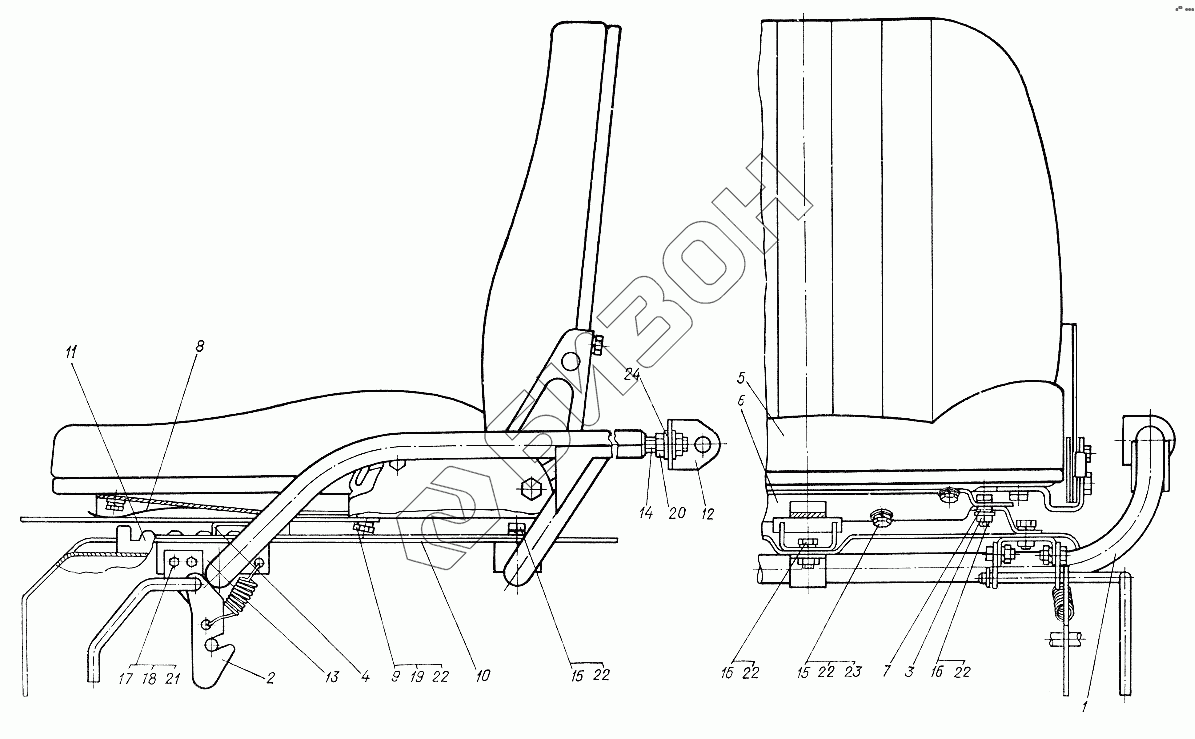

Графический каталог запасных частей к технике: ХТЗ Т-012. Сиденье
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.44.001 | 010.44.001 | Сиденье |
Загрузка ...
|
|
| 1 | 010.44.011 | Рама |
Загрузка ...
|
|
| 2 | 010.44.012 | Ось |
Загрузка ...
|
|
| 3 | 010.44.013 | Полоса |
Загрузка ...
|
|
| 4 | 010.44.017 | Фиксатор |
Загрузка ...
|
|
| 5 | 70-6800010-01 | Сиденье |
Загрузка ...
|
|
| 6 | 010.44.101 | Постель |
Загрузка ...
|
|
| 7 | 010.44.102 | Упор |
Загрузка ...
|
|
| 8 | 010.44.106 | Пружина |
Загрузка ...
|
|
| 9 | 010.44.108 | Болт |
Загрузка ...
|
|
| 10 | 010.44.109 | Профиль |
Загрузка ...
|
|
| 11 | 010.44.111 | Рейка |
Загрузка ...
|
|
| 12 | 010.44.124 | Проушина |
Загрузка ...
|
|
| 13 | 150М.45.161 | Пружина |
Загрузка ...
|
|
| 14 | 151.72.254 | Болт М12-6gх70.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 16 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 17 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 18 | М6.5915 | Гайка |
Загрузка ...
|
|
| 19 | М8.5915 | Гайка |
Загрузка ...
|
|
| 20 | М12.5915 | Гайка |
Загрузка ...
|
|
| 21 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 22 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 23 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 24 | 12.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
