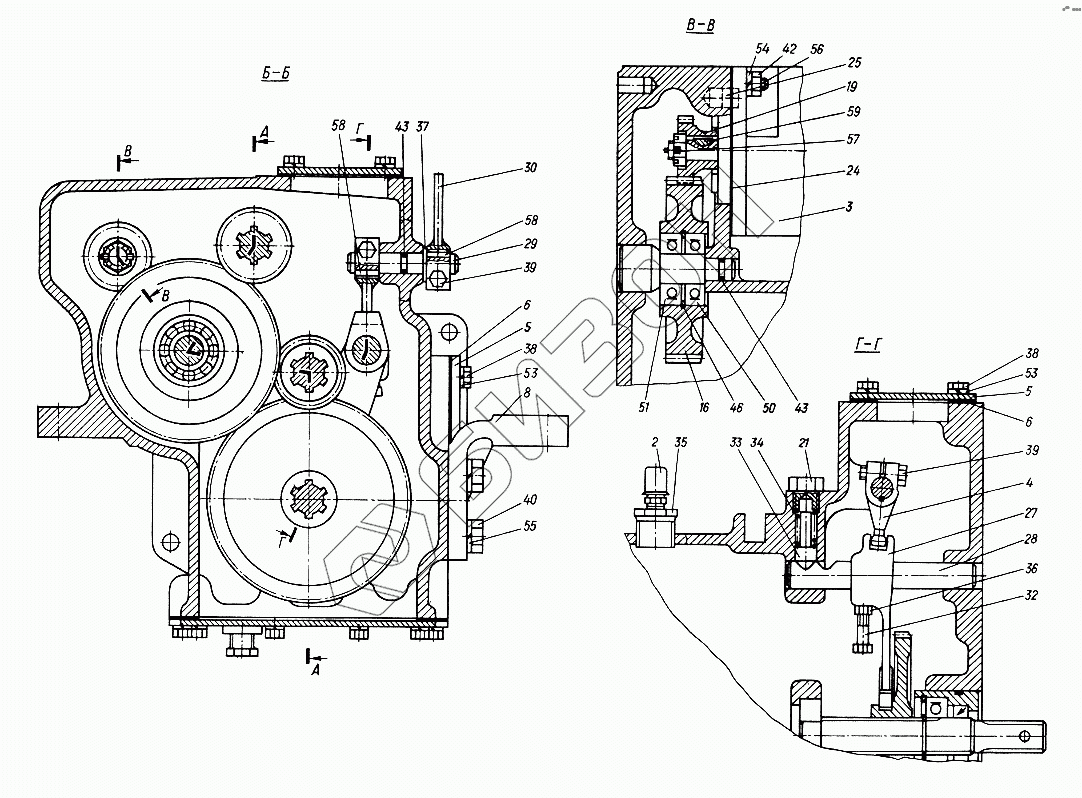

Графический каталог запасных частей к технике: ХТЗ Т-012. Редуктор
010.37.030-1
2
3
4
5
5
6
6
8
16
19
21
24
25
27
28
29
30
32
33
34
35
36
37
38
38
39
39
40
42
43
43
46
50
51
53
53
54
55
56
57
58
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.37.030-1 | 010.37.030-1 | Редуктор |
Загрузка ...
|
|
| 2 | 125.72.019 | Сапун в сборе |
Загрузка ...
|
|
| 3 | Г-424 | Генератор |
Загрузка ...
|
|
| 4 | 010.37.191 | Рычаг |
Загрузка ...
|
|
| 5 | 010.37.200 | Крышка |
Загрузка ...
|
|
| 6 | 010.37.204 | Прокладка |
Загрузка ...
|
|
| 8 | 010.37.302 | Кронштейн |
Загрузка ...
|
|
| 16 | 010.37.311 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | 010.37.314 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | 010.37.318 | Болт |
Загрузка ...
|
|
| 24 | 010.37.321 | Прокладка |
Загрузка ...
|
|
| 25 | 010.37.322 | Штифт |
Загрузка ...
|
|
| 27 | 010.37.325-1 | Вилка |
Загрузка ...
|
|
| 28 | 010.37.326-1 | Валик |
Загрузка ...
|
|
| 29 | 010.37.327 | Ось |
Загрузка ...
|
|
| 30 | 010.37.328 | Рычаг |
Загрузка ...
|
|
| 32 | 010.37.333 | Болт |
Загрузка ...
|
|
| 33 | 08.37.124 | Фиксатор |
Загрузка ...
|
|
| 34 | 08.37.125 | Пружина |
Загрузка ...
|
|
| 35 | 08.37.135 | Пробка |
Загрузка ...
|
|
| 36 | ГПШ М10х1 | Гайка |
Загрузка ...
|
|
| 37 | ШШс14х24х2 | Шайба |
Загрузка ...
|
|
| 38 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 39 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 40 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 42 | М10.5915 | Гайка |
Загрузка ...
|
|
| 43 | 010-014-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 46 | В47.13943 | Кольцо |
Загрузка ...
|
|
| 50 | 204.8338 | Подшипник |
Загрузка ...
|
|
| 51 | 205.8338 | Подшипник |
Загрузка ...
|
|
| 53 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 54 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 56 | М10х25.22034 | Шпилька |
Загрузка ...
|
|
| 57 | 2,5х20.397 | Шплинт |
Загрузка ...
|
|
| 58 | 4х4х16.23360 | Шпонка |
Загрузка ...
|
|
| 59 | 3х5.24071 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
