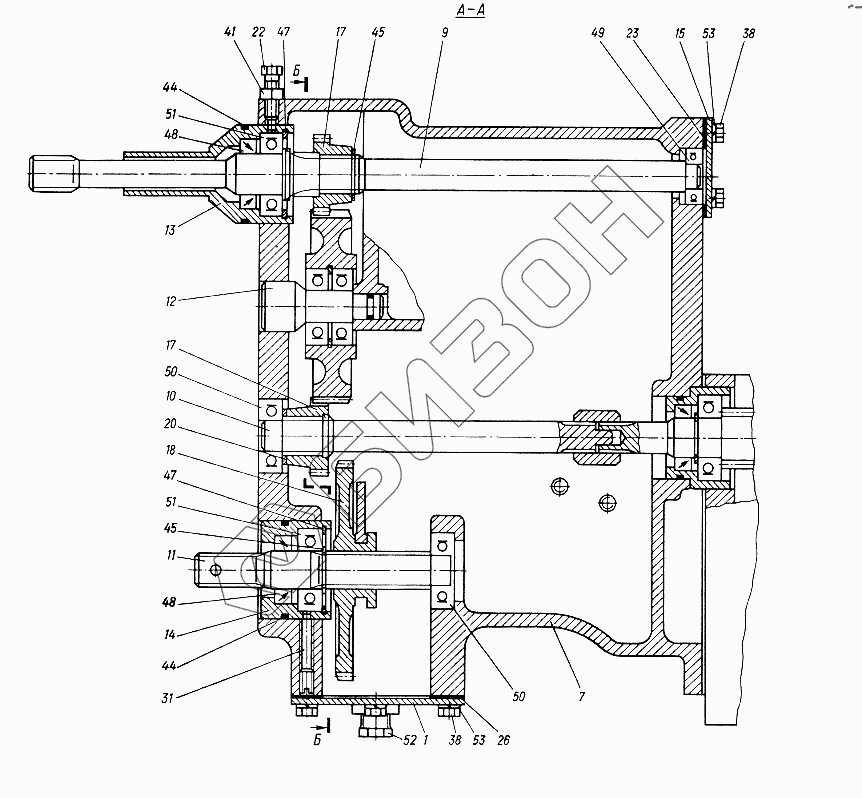

Графический каталог запасных частей к технике: ХТЗ Т-012. Редуктор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
7
9
10
11
12
13
14
15
17
17
18
20
22
23
26
31
38
38
41
44
44
45
45
47
47
48
48
49
50
50
51
51
52
53
53
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 010.37.031 Крышка
Загрузка ...
7 010.37.301-1 Корпус
Загрузка ...
9 010.37.303 Вал
Загрузка ...
10 010.37.304 Вал
Загрузка ...
11 010.37.305 Вал
Загрузка ...
12 010.37.306 Ось
Загрузка ...
13 010.37.307 Стакан
Загрузка ...
14 010.37.308 Стакан
Загрузка ...
15 010.37.309 Крышка
Загрузка ...
17 010.37.312 Колесо зубчатое
Загрузка ...
18 010.37.313 Колесо зубчатое
Загрузка ...
20 010.37.315 Втулка
Загрузка ...
22 010.37.319 Болт
Загрузка ...
23 010.37.320 Прокладка
Загрузка ...
26 010.37.323 Прокладка
Загрузка ...
31 010.37.330 Винт
Загрузка ...
38 М8х20.7796 Болт
Загрузка ...
41 М8.5915 Гайка
Загрузка ...
44 055-060-30-2-2.9833 Кольцо
Загрузка ...
45 В25.13942 Кольцо
Загрузка ...
47 В52.13943 Кольцо
Загрузка ...
48 12-25х42-1.8752 Манжета
Загрузка ...
49 202.8338 Подшипник
Загрузка ...
50 204.8338 Подшипник
Загрузка ...
51 205.8338 Подшипник
Загрузка ...
52 КГ3/8" Пробка
Загрузка ...
53 8.65Г.6402 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
