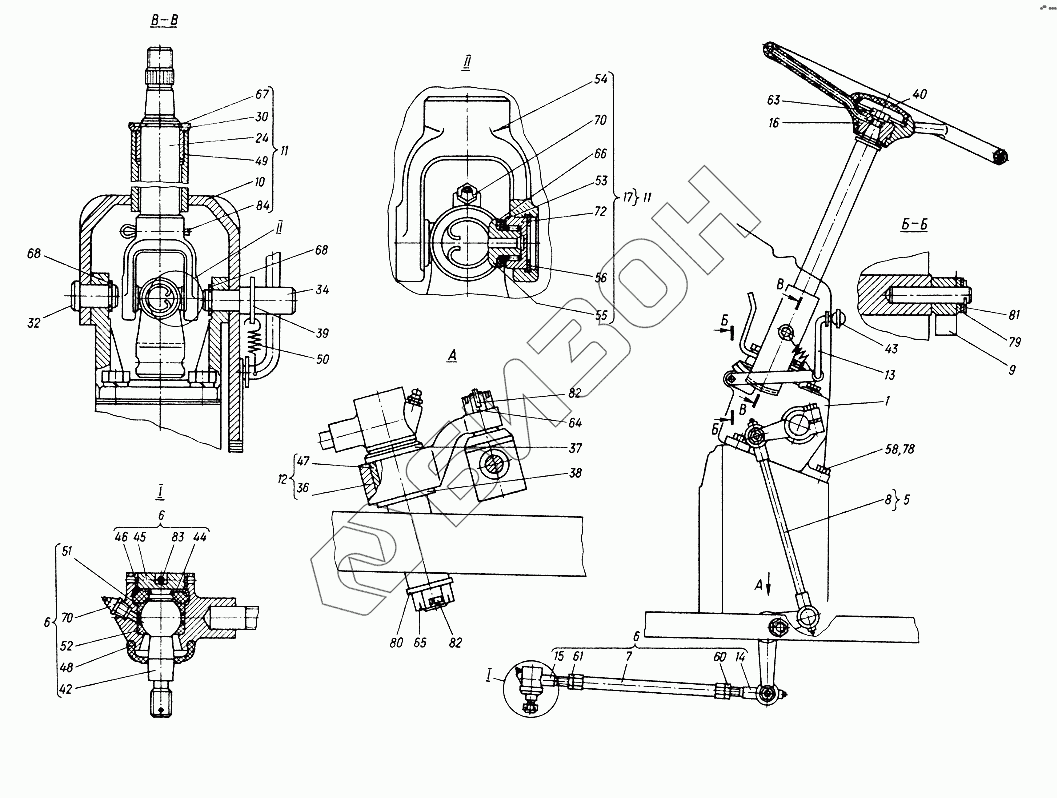

Графический каталог запасных частей к технике: ХТЗ Т-012. Управление рулевое
010.40.001
1
5
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
24
30
32
34
36
37
38
39
40
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
58
60
61
63
64
65
66
67
68
68
70
70
72
78
79
80
81
82
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.40.001 | 010.40.001 | Управление рулевое |
Загрузка ...
|
|
| 1 | 010.40.010 | Механизм рулевой |
Загрузка ...
|
|
| 5 | 010.40.016-1 | Тяга |
Загрузка ...
|
|
| 6 | 010.40.017-1 | Тяга |
Загрузка ...
|
|
| 7 | 010.40.018 | Тяга |
Загрузка ...
|
|
| 8 | 010.40.019-1 | Тяга |
Загрузка ...
|
|
| 9 | 010.40.020-1 | Фиксатор |
Загрузка ...
|
|
| 10 | 010.40.040-1 | Колонка |
Загрузка ...
|
|
| 11 | 010.40.042 | Колонка |
Загрузка ...
|
|
| 12 | 010.40.043 | Рычаг |
Загрузка ...
|
|
| 13 | 010.40.044 | Рычаг |
Загрузка ...
|
|
| 14 | 010.31.013-1 | Наконечник |
Загрузка ...
|
|
| 15 | 010.31.013-1-01 | Наконечник |
Загрузка ...
|
|
| 16 | 66-3402015-02 | Колесо рулевое |
Загрузка ...
|
|
| 17 | Н.051.01.030 | Шарнир |
Загрузка ...
|
|
| 24 | 010.40.107 | Вал |
Загрузка ...
|
|
| 30 | 010.40.119 | Шайба |
Загрузка ...
|
|
| 32 | 010.40.121 | Ось |
Загрузка ...
|
|
| 34 | 010.40.124-1 | Ось |
Загрузка ...
|
|
| 36 | 010.40.132 | Рычаг |
Загрузка ...
|
|
| 37 | 010.40.134 | Ось |
Загрузка ...
|
|
| 38 | 010.40.135 | Шайба |
Загрузка ...
|
|
| 39 | 010.40.136-1 | Скоба |
Загрузка ...
|
|
| 40 | 010.40.137-1 | Крышка |
Загрузка ...
|
|
| 42 | 08.31.117 | Палец шаровой |
Загрузка ...
|
|
| 43 | 10.03.301 | Шарик |
Загрузка ...
|
|
| 44 | 010.31.118 | Шайба |
Загрузка ...
|
|
| 45 | 010.31.122 | Пробка |
Загрузка ...
|
|
| 46 | 010.31.123 | Кольцо |
Загрузка ...
|
|
| 47 | 150.40.145 | Втулка |
Загрузка ...
|
|
| 48 | 150.40.169 | Чехол |
Загрузка ...
|
|
| 49 | 150.40.171 | Втулка |
Загрузка ...
|
|
| 50 | 150М.45.163 | Пружина |
Загрузка ...
|
|
| 51 | 403-3003095 | Вкладыш |
Загрузка ...
|
|
| 52 | 403-3003096 | Вкладыш |
Загрузка ...
|
|
| 53 | Н.051.01.401 | Корпус |
Загрузка ...
|
|
| 54 | Н.051.01.601С | Вилка |
Загрузка ...
|
|
| 55 | Н.051.01.606А | Крестовина |
Загрузка ...
|
|
| 56 | Н.051.01.632 | Кольцо |
Загрузка ...
|
|
| 58 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 60 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 61 | М12Х1,25-Л.5915 | Гайка |
Загрузка ...
|
|
| 63 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 64 | М10.5932 | Гайка |
Загрузка ...
|
|
| 65 | М16.5933 | Гайка |
Загрузка ...
|
|
| 66 | 010-014-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 67 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| 68 | Б15.13942 | Кольцо |
Загрузка ...
|
|
| 70 | 1.1.19853 | Масленка |
Загрузка ...
|
|
| 72 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 78 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 79 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 80 | 16.04.11371 | Шайба |
Загрузка ...
|
|
| 81 | 2х16.397 | Шплинт |
Загрузка ...
|
|
| 82 | 3,2х25.397 | Шплинт |
Загрузка ...
|
|
| 83 | 3,2х56.397 | Шплинт |
Загрузка ...
|
|
| 84 | 5х36.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
