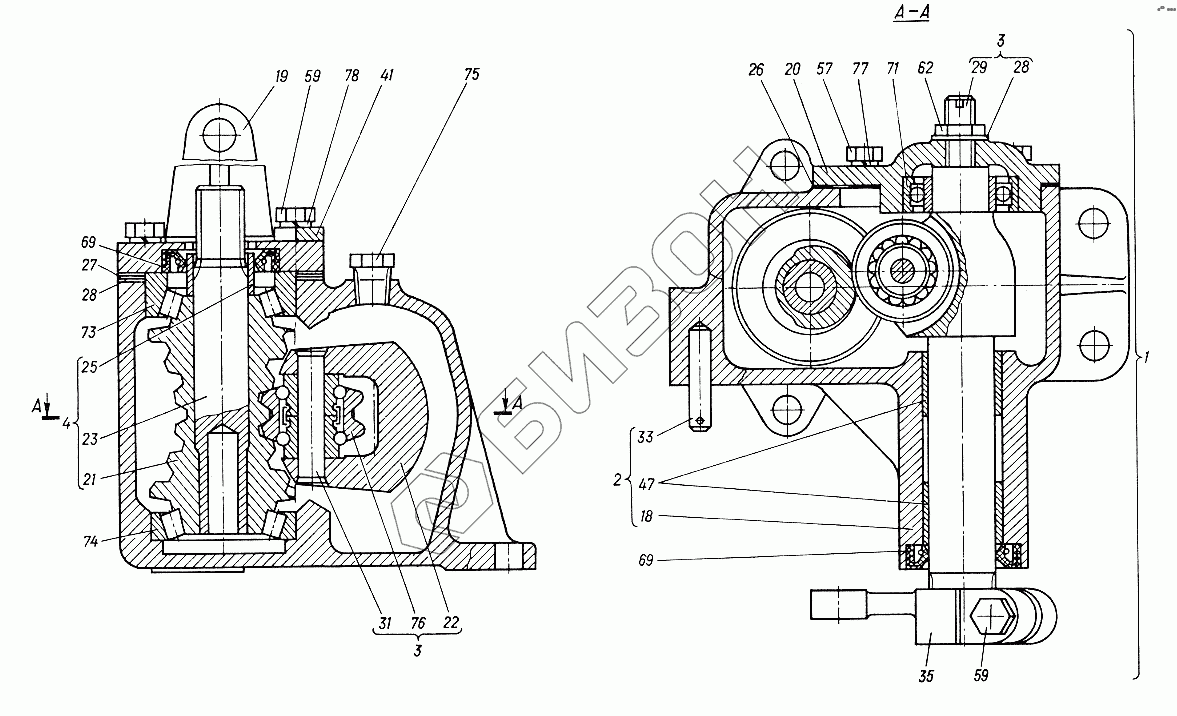

Графический каталог запасных частей к технике: ХТЗ Т-012. Управление рулевое
1
2
3
3
4
18
19
20
21
22
23
25
26
27
28
28
29
31
33
35
41
47
57
59
59
62
69
69
71
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 010.40.010 | Механизм рулевой |
Загрузка ...
|
|
| 2 | 010.40.011 | Корпус |
Загрузка ...
|
|
| 3 | 010.40.012 | Вал сошки |
Загрузка ...
|
|
| 4 | 010.40.014 | Червяк |
Загрузка ...
|
|
| 18 | 010.40.101 | Корпус |
Загрузка ...
|
|
| 19 | 010.40.102-1 | Кронштейн |
Загрузка ...
|
|
| 20 | 010.40.103 | Крышка |
Загрузка ...
|
|
| 21 | 010.40.104 | Червяк |
Загрузка ...
|
|
| 22 | 010.40.105 | Вал сошки |
Загрузка ...
|
|
| 23 | 010.40.106 | Вал |
Загрузка ...
|
|
| 25 | 010.40.108 | Втулка |
Загрузка ...
|
|
| 26 | 010.40.109 | Прокладка |
Загрузка ...
|
|
| 27 | 010.40.115 | Прокладка |
Загрузка ...
|
|
| 28 | 010.40.115-01 | Прокладка |
Загрузка ...
|
|
| 29 | 010.40.118 | Винт |
Загрузка ...
|
|
| 31 | 010.40.120 | Ось |
Загрузка ...
|
|
| 33 | 010.40.123 | Ось |
Загрузка ...
|
|
| 35 | 010.40.130 | Рычаг |
Загрузка ...
|
|
| 41 | 010.40.138 | Упор |
Загрузка ...
|
|
| 47 | 150.40.145 | Втулка |
Загрузка ...
|
|
| 57 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 59 | М12х40.7796 | Болт |
Загрузка ...
|
|
| 62 | М12х1,25.5929 | Гайка |
Загрузка ...
|
|
| 69 | 1.1-30х52-1.8752 | Манжета |
Загрузка ...
|
|
| 71 | 205.5377 | Подшипник |
Загрузка ...
|
|
| 73 | 977908 | Подшипник |
Загрузка ...
|
|
| 74 | 987910К | Подшипник |
Загрузка ...
|
|
| 75 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 76 | 776801 | Ролик двойной |
Загрузка ...
|
|
| 77 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 78 | 12.65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
