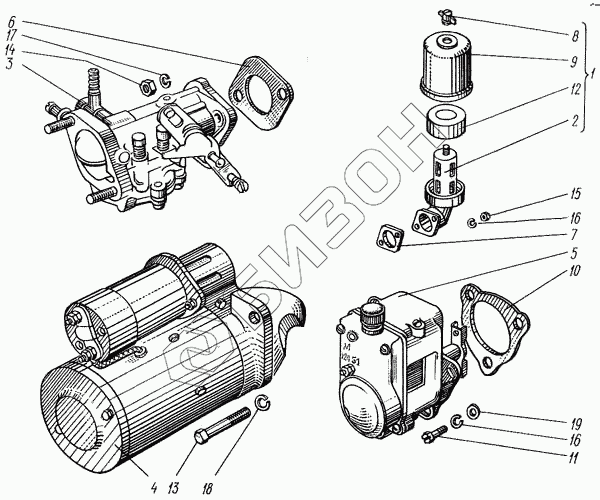

Графический каталог запасных частей к технике: ХТЗ Т-150. Агрегаты пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 350.04.050.00 | Воздухоочиститель |
Загрузка ...
|
|
| 2 | 350.04.060.00 | Корпус |
Загрузка ...
|
|
| 3 | 11-1107010 | Карбюратор ТУ 23.1.161-75 |
Загрузка ...
|
|
| 4 | 362-3708000 | Стартер СТ362 |
Загрузка ...
|
|
| 5 | М124Б1-3728000 | Магнето М124Б1 ТУ 37.003.106-77 |
Загрузка ...
|
|
| 6 | 350.01.018.00 | Прокладка карбюратора |
Загрузка ...
|
|
| 7 | 350.01.019.10 | Прокладка |
Загрузка ...
|
|
| 8 | 350.04.011.00 | Гайка глухая |
Загрузка ...
|
|
| 9 | 350.04.012.00 | Колпак |
Загрузка ...
|
|
| 10 | Д24074 | Прокладка магнето |
Загрузка ...
|
|
| 11 | Д24102 | Болт |
Загрузка ...
|
|
| 12 | Д24172 | Фильтрующий элемент |
Загрузка ...
|
|
| 13 | Болт М10-6gх65.56.016 ГОСТ 7798-70 | Болт М10-6gх65.56.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 15 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | Гайка М6-6Н.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Шайба 6 04 016 ГОСТ 11371-78 | Шайба 6 04 016 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
