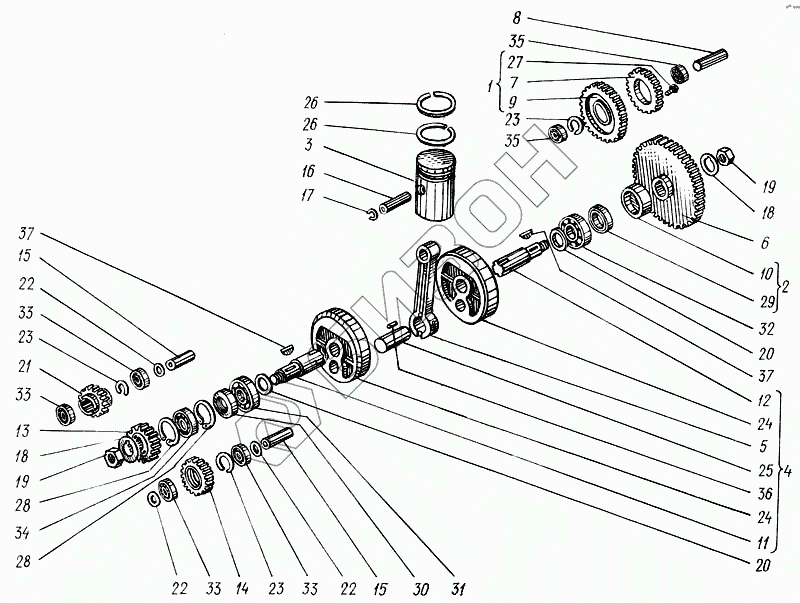

Графический каталог запасных частей к технике: ХТЗ Т-150. Кривошипно-шатунный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
22
23
23
23
24
24
25
26
26
27
28
28
29
30
31
32
33
33
33
33
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 350.01.050.01 | Шестерня промежуточная |
Загрузка ...
|
|
| 2 | 75.24.015А | Уплотнение |
Загрузка ...
|
|
| 3 | Д24С06Б | Поршень |
Загрузка ...
|
|
| 4 | Д24С20Б | Коленчатый вал |
Загрузка ...
|
|
| 5 | Д24С21В | Шатун |
Загрузка ...
|
|
| 6 | 350.01.001.01 | Маховик |
Загрузка ...
|
|
| 7 | 350.01.006.01 | Венец |
Загрузка ...
|
|
| 8 | 350.01.007.00 | Палец промежуточной шестерни |
Загрузка ...
|
|
| 9 | 350.01.015.01 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 75.24.105 | Втулка сальника |
Загрузка ...
|
|
| 11 | Д24012Б | Полуось передняя |
Загрузка ...
|
|
| 12 | Д24013В | Полуось задняя |
Загрузка ...
|
|
| 13 | Д24019В | Шестерня коленчатого вала |
Загрузка ...
|
|
| 14 | Д24020Б | Шестерня промежуточная |
Загрузка ...
|
|
| 15 | Д24022А | Палец промежуточной шестерни |
Загрузка ...
|
|
| 16 | Д24026А | Палец поршня |
Загрузка ...
|
|
| 17 | Д24028 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | Д24046Б | Шайба замковая |
Загрузка ...
|
|
| 19 | Д24047А | Гайка маховика |
Загрузка ...
|
|
| 20 | Д24070А | Шайба дистанционная |
Загрузка ...
|
|
| 21 | Д24075А | Шестерня привода магнето |
Загрузка ...
|
|
| 22 | Д24077 | Шайба |
Загрузка ...
|
|
| 23 | Д24078 | Кольцо |
Загрузка ...
|
|
| 24 | Д24097Г | Щека |
Загрузка ...
|
|
| 25 | Д24098Г | Палец кривошипа |
Загрузка ...
|
|
| 26 | Д24127А | Кольцо поршневое хромированное |
Загрузка ...
|
|
| 27 | Винт М6-6gх8.66.016 ГОСТ 1477-75 | Винт М6-6gх8.66.016 ГОСТ 1477-75 |
Загрузка ...
|
|
| 28 | Кольцо Б52 ГОСТ 13943-68 | Кольцо Б52 ГОСТ 13943-68 |
Загрузка ...
|
|
| 29 | Манжета 1,2-30х52-1 ГОСТ 8752-79 | Манжета 1,2-30х52-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 30 | Манжета 2,2-30х52-1 ГОСТ 8752-79 | Манжета 2,2-30х52-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 31 | Подшипник 2206КМ ГОСТ 8328-75 | Подшипник 2206КМ ГОСТ 8328-75 |
Загрузка ...
|
|
| 32 | Подшипник 102206М ГОСТ 8328-75 | Подшипник 102206М ГОСТ 8328-75 |
Загрузка ...
|
|
| 33 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 |
Загрузка ...
|
|
| 34 | Подшипник 205 ГОСТ 8338-75 | Подшипник 205 ГОСТ 8338-75 |
Загрузка ...
|
|
| 35 | Подшипник 180502К1С9 ГОСТ 8882-75 | Подшипник 180502К1С9 ГОСТ 8882-75 |
Загрузка ...
|
|
| 36 | Д24099 | Ролик подшипника шатуна |
Загрузка ...
|
|
| 37 | Шпонка 5х9 ГОСТ 24071-80 | Шпонка 5х9 ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
