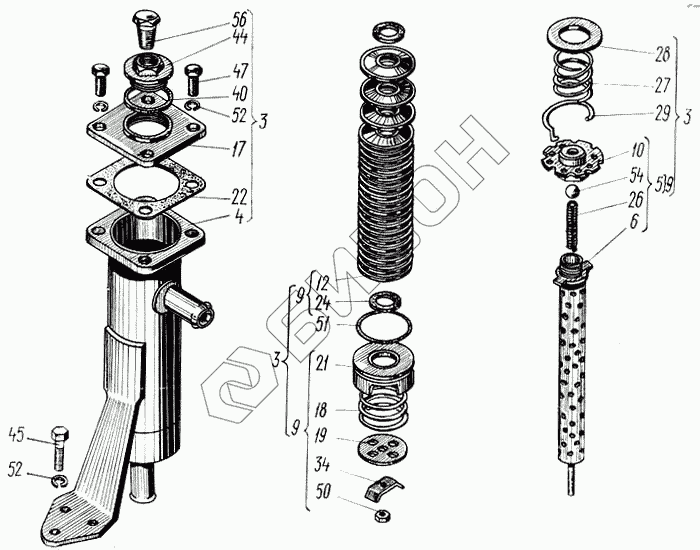

Графический каталог запасных частей к технике: ХТЗ Т-150. Бак и фильтр
3
3
3
4
5
6
9
9
9
10
12
17
18
19
21
22
24
26
27
28
29
34
40
44
47
47
50
52
52
52
54
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.57.001-2 | 150.57.001-2 | Бак и фильтр |
Загрузка ...
|
|
| 3 | 150.57.013-3 | Фильтр |
Загрузка ...
|
|
| 4 | 150.57.014-3 | Корпус фильтра |
Загрузка ...
|
|
| 5 | 150.57.015-2 | Труба фильтра с клапаном в сборе |
Загрузка ...
|
|
| 6 | 150.57.016-2 | Труба |
Загрузка ...
|
|
| 9 | 150.57.025-2 | Набор фильтрующих элементов в сборе |
Загрузка ...
|
|
| 10 | 150.57.030-1 | Корпус клапана |
Загрузка ...
|
|
| 12 | 54.57.020А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 17 | 150.57.110-1 | Крышка |
Загрузка ...
|
|
| 18 | 150.57.115 | Пружина фильтра |
Загрузка ...
|
|
| 19 | 150.57.116-1 | Шайба упорная |
Загрузка ...
|
|
| 21 | 150.57.149 | Поршень фильтра |
Загрузка ...
|
|
| 22 | 150.57.152-1 | Прокладка |
Загрузка ...
|
|
| 24 | 150.57.168 | Кольцо |
Загрузка ...
|
|
| 26 | 150.57.172 | Пружина клапана |
Загрузка ...
|
|
| 27 | 150.57.178 | Пружина фильтра |
Загрузка ...
|
|
| 28 | 150.57.179 | Шайба |
Загрузка ...
|
|
| 29 | 150.57.180 | Скоба |
Загрузка ...
|
|
| 34 | 150.57.195 | Скоба |
Загрузка ...
|
|
| 40 | 74.57.442 | Прокладка пробки |
Загрузка ...
|
|
| 44 | 150.55.177 | Пробка |
Загрузка ...
|
|
| 47 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 52 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 52 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 54 | Шарик 15,081-60 ГОСТ 3722-81 | Шарик 15,081-60 ГОСТ 3722-81 |
Загрузка ...
|
|
| 56 | Пробка КГ 3/8" 40.019 ОСТ 23.1.117-83 | Пробка КГ 3/8" 40.019 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
