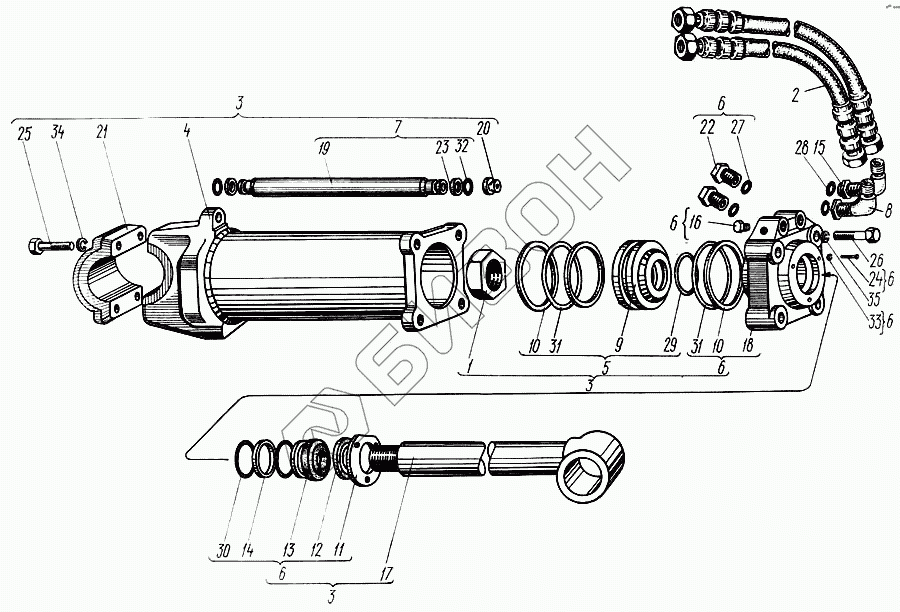

Графический каталог запасных частей к технике: ХТЗ Т-150. Цилиндр основной
1
2
3
3
3
3
4
5
6
6
6
6
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.59.001-2 | 150.59.001-2 | Цилиндр основной |
Загрузка ...
|
|
| 1 | 700.46.12.040 | Гайка |
Загрузка ...
|
|
| 2 | Н.036.85.700 | Рукав высокого давления II-16 армированный |
Загрузка ...
|
|
| 3 | Ц125.250.160.001-I | Цилиндр Ц125 |
Загрузка ...
|
|
| 4 | Ц125.250.160.007-I | Корпус |
Загрузка ...
|
|
| 5 | Ц125.250.160.008-II | Поршень |
Загрузка ...
|
|
| 6 | Ц125.250.160.010 | Крышка передняя |
Загрузка ...
|
|
| 7 | Ц125.250.160.011-I | Маслопровод |
Загрузка ...
|
|
| 8 | 150.59.126 | Угольник |
Загрузка ...
|
|
| 9 | 700А.34.29.016 | Поршень |
Загрузка ...
|
|
| 10 | 700А.34.29.018-01 | Шайба защитная |
Загрузка ...
|
|
| 10 | 700А.34.29.018-01 | Шайба защитная |
Загрузка ...
|
|
| 11 | 700.46.12.021 | Крышка |
Загрузка ...
|
|
| 12 | 700.46.12.022-1 | Скребок |
Загрузка ...
|
|
| 13 | 700.46.12.023 | Манжета |
Загрузка ...
|
|
| 14 | 700.46.12.026-3 | Шайба защитная |
Загрузка ...
|
|
| 15 | Н.036.23.072 | Контргайка |
Загрузка ...
|
|
| 16 | Ц90-1212056 | Заглушка |
Загрузка ...
|
|
| 17 | Ц125.250.160.002-I | Шток |
Загрузка ...
|
|
| 18 | Ц125.250.160.021-II | Крышка передняя |
Загрузка ...
|
|
| 19 | Ц125.250.160.026-I | Маслопровод |
Загрузка ...
|
|
| 20 | Ц125.250.160.058-I | Клапан замедлительный |
Загрузка ...
|
|
| 21 | Ц125.250.160.061-I | Бугель |
Загрузка ...
|
|
| 22 | Ц125.250.160.069 | Заглушка |
Загрузка ...
|
|
| 23 | Ц125.250.160.071 | Шайба защитная |
Загрузка ...
|
|
| 24 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | Болт М18х1,5-6gх70.88.35.019 ГОСТ 7796-70 | Болт М18х1,5-6gх70.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Болт М20х1,5-6gх90.88.35.019 ГОСТ 7796-70 | Болт М20х1,5-6gх90.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Кольцо Н1-25х20-3 ГОСТ 9833-61 | Кольцо Н1-25х20-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 28 | 150.59.127 | Кольцо Н1-25х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 29 | Кольцо У-55х50-3 ГОСТ 9833-61 | Кольцо У-55х50-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 30 | Кольцо Н1-60х50-3 ГОСТ 9833-61 | Кольцо Н1-60х50-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 31 | Кольцо Н1-125х0-3 ГОСТ 9833-61 | Кольцо Н1-125х0-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 31 | Кольцо Н1-125х0-3 ГОСТ 9833-61 | Кольцо Н1-125х0-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 32 | Кольцо Н2-22х18-3 ГОСТ 9833-61 | Кольцо Н2-22х18-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 33 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 18 65Г 05 ГОСТ 6402-70 | Шайба 18 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Шайба 20 65Г 05 ГОСТ 6402-70 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
