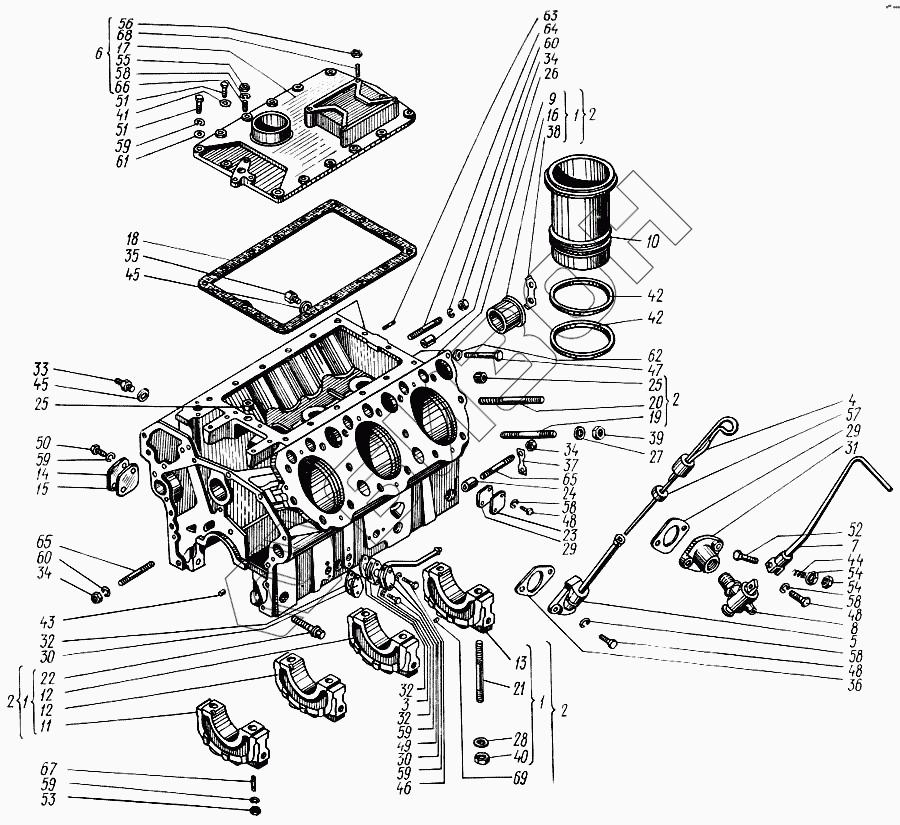

Графический каталог запасных частей к технике: ХТЗ Т-150. Блок-картер
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
30
31
32
32
32
33
34
34
34
35
36
37
38
39
40
41
42
42
43
44
45
45
46
47
48
48
48
49
50
51
51
52
53
54
54
55
56
57
58
58
58
58
58
59
59
59
59
59
60
60
61
62
63
64
65
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 0-01013.00 | 0-01013.00 | Блок-картер |
Загрузка ...
|
|
| 1 | 60-01002.21 | Блок-картер |
Загрузка ...
|
|
| 2 | 60-01003.02 | Блок картер |
Загрузка ...
|
|
| 3 | 60-01006.50 | Фланец |
Загрузка ...
|
|
| 4 | 60-01007.12 | Стержень масло измерителя |
Загрузка ...
|
|
| 5 | 60-01008.20 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 6 | 60-01011.10 | Крышка ресивера |
Загрузка ...
|
|
| 7 | 60-01012.00 | Рукоятка краника |
Загрузка ...
|
|
| 8 | 01-176000 | Кран 01-176 |
Загрузка ...
|
|
| 9 | 72-01101.02 | Блок-картер |
Загрузка ...
|
|
| 10 | 60-01102.10 | Гильза цилиндра |
Загрузка ...
|
|
| 11 | 60-01104.01 | Крышка подшипника передняя |
Загрузка ...
|
|
| 12 | 60-01105.01 | Крышка подшипника средняя |
Загрузка ...
|
|
| 13 | 60-01106.01 | Крышка подшипника задняя |
Загрузка ...
|
|
| 14 | 60-01107.00 | Заглушка |
Загрузка ...
|
|
| 15 | 60-01108.00 | Прокладка |
Загрузка ...
|
|
| 16 | 60-01109.00 | Подшипник распределительного вала |
Загрузка ...
|
|
| 17 | 60-01112.11 | Крышка ресивера |
Загрузка ...
|
|
| 18 | 60-01113.01 | Прокладка крышки |
Загрузка ...
|
|
| 19 | 60-01115.00 | Шпилька крепления головки |
Загрузка ...
|
|
| 20 | 60-01115.00-01 | Шпилька |
Загрузка ...
|
|
| 21 | 60-01117.00 | Шпилька подшипника |
Загрузка ...
|
|
| 22 | 60-01120.00 | Болт специальный |
Загрузка ...
|
|
| 23 | 60-01123.00 | Фланец |
Загрузка ...
|
|
| 24 | 60-01129.10 | Втулка направляющая |
Загрузка ...
|
|
| 25 | 60-01133.00 | Втулка установочная |
Загрузка ...
|
|
| 26 | 60-01135.10 | Втулка |
Загрузка ...
|
|
| 27 | 60-01150.00 | Шайба |
Загрузка ...
|
|
| 28 | 60-01168.00 | Шайба специальная |
Загрузка ...
|
|
| 29 | 60-01175.00 | Прокладка фланца |
Загрузка ...
|
|
| 30 | 60-01195.10 | Фланец |
Загрузка ...
|
|
| 31 | 60-01197.10 | Фланец сливного краника |
Загрузка ...
|
|
| 32 | 60-01206.10 | Прокладка фланца |
Загрузка ...
|
|
| 33 | 60-01216.11 | Ниппель конечный |
Загрузка ...
|
|
| 34 | 60-01221.00 | Гайка |
Загрузка ...
|
|
| 35 | 60-01237.01 | Штуцер датчика |
Загрузка ...
|
|
| 36 | 60-01240.00 | Прокладка |
Загрузка ...
|
|
| 37 | 60-01245.00 | Шайба замковая |
Загрузка ...
|
|
| 38 | 60-01246.00 | Шайба замковая |
Загрузка ...
|
|
| 39 | 14-0163 | Гайка |
Загрузка ...
|
|
| 40 | СМД1-0118 | Гайка подшипника |
Загрузка ...
|
|
| 41 | СМД7-1591Д | Прокладка |
Загрузка ...
|
|
| 42 | СМД9-0128А | Кольцо уплотняющее |
Загрузка ...
|
|
| 43 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 44 | СМД55-0652 | Пружина рукоятки |
Загрузка ...
|
|
| 45 | СМД55У-0927 | Прокладка |
Загрузка ...
|
|
| 46 | Болт М10-6gх45.56.016 ГОСТ 7795-70 | Болт М10-6gх45.56.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 47 | Болт М12-6gх70.56.016 ГОСТ 7795-70 | Болт М12-6gх70.56.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 48 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | Болт М8-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | Болт М10-6gх20.56.016 ГОСТ 7796-70 | Болт М10-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | Болт М10-6gх25.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | Болт М10-6gх30.56.016 ГОСТ 7796-70 | Болт М10-6gх30.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | Болт М6-6gх35.56.09 ГОСТ 7798-70 | Болт М6-6gх35.56.09 ГОСТ 7798-70 |
Загрузка ...
|
|
| 53 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 54 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | Гайка М6-6Н.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 55 | Гайка М8-6Н.6.086 ГОСТ 15523-70 | Гайка М8-6Н.6.086 ГОСТ 15523-70 |
Загрузка ...
|
|
| 56 | Гайка М10-6Н.6.086 ГОСТ 15523-70 | Гайка М10-6Н.6.086 ГОСТ 15523-70 |
Загрузка ...
|
|
| 57 | Кольцо СП-22-6-8 ГОСТ 6308-71 | Кольцо СП-22-6-8 ГОСТ 6308-71 |
Загрузка ...
|
|
| 58 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 59 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | Шайба 14 65Г 05 ГОСТ 6402-70 | Шайба 14 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | Шайба 10х1.5.04.05 ГОСТ 10450-78 | Шайба 10х1.5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 62 | Шайба 12х2.04.05 ГОСТ 11371-78 | Шайба 12х2.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 63 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 64 | Шпилька М14(То/6g)х90.109.40х.011 ГОСТ 22034-76 | Шпилька М14(То/6g)х90.109.40х.011 ГОСТ 22034-76 |
Загрузка ...
|
|
| 65 | Шпилька М14(То/6g)х105.109.40х.011 ГОСТ 22034-76 | Шпилька М14(То/6g)х105.109.40х.011 ГОСТ 22034-76 |
Загрузка ...
|
|
| 66 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22036-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22036-76 |
Загрузка ...
|
|
| 67 | Шпилька М10(То/6g)х25.109.40х.05 ГОСТ 22036-76 | Шпилька М10(То/6g)х25.109.40х.05 ГОСТ 22036-76 |
Загрузка ...
|
|
| 68 | Шпилька М10(То/6g)х28.56.016 ГОСТ 22036-76 | Шпилька М10(То/6g)х28.56.016 ГОСТ 22036-76 |
Загрузка ...
|
|
| 69 | Штифт 5h 8х10 ГОСТ 3128-70 | Штифт 5h 8х10 ГОСТ 3128-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
