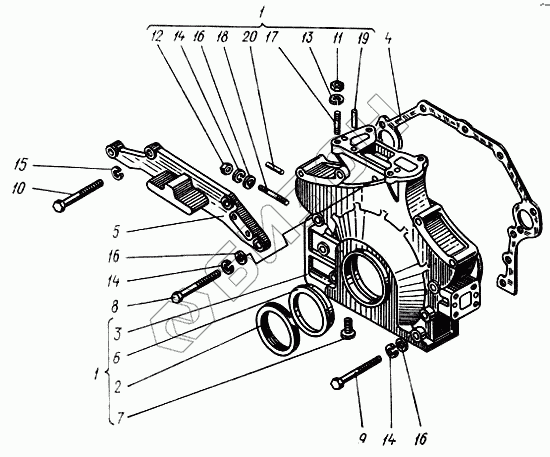

Графический каталог запасных частей к технике: ХТЗ Т-150. Крышка передняя
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-02003.10 | Крышка передняя |
Загрузка ...
|
|
| 2 | 60-02017.00 | Манжета |
Загрузка ...
|
|
| 3 | 60-02101.01 | Крышка передняя |
Загрузка ...
|
|
| 4 | 60-02102.10 | Прокладка передней крышки |
Загрузка ...
|
|
| 5 | 60-02105.10 | Опора передняя |
Загрузка ...
|
|
| 6 | 60-02109.00 | Кольцо маслоотражателя |
Загрузка ...
|
|
| 7 | 60-02163.00 | Втулка резьбовая |
Загрузка ...
|
|
| 8 | Болт М12-6gх70.109.40х.016 ГОСТ 7795-70 | Болт М12-6gх70.109.40х.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 9 | Болт М12-6gх70.109.40х.016 ГОСТ 7795-70 | Болт М12-6gх70.109.40х.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 10 | Болт М14-6gх100.109.40х.016 ГОСТ 7795-70 | Болт М14-6gх100.109.40х.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 11 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 12 | Гайка М12-6Н.6.016 ГОСТ 2524-70 | Гайка М12-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 13 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 14.65Г.051 ГОСТ 6402-70 | Шайба 14.65Г.051 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шайба 12х2,04.05 ГОСТ 11371-78 | Шайба 12х2,04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | Шайба 12х2,04.05 ГОСТ 11371-78 | Шайба 12х2,04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | Шпилька М10(То/6g)х25.109.40х016 ГОСТ 22038-76 | Шпилька М10(То/6g)х25.109.40х016 ГОСТ 22038-76 |
Загрузка ...
|
|
| 18 | Шпилька М12(То/6g)х40.56.016 ГОСТ 22038-76 | Шпилька М12(То/6g)х40.56.016 ГОСТ 22038-76 |
Загрузка ...
|
|
| 19 | Штифт 8h 8х25 ГОСТ 3128-70 | Штифт 8h 8х25 ГОСТ 3128-70 |
Загрузка ...
|
|
| 20 | Штифт h10 8х25 ГОСТ 3128-70 | Штифт h10 8х25 ГОСТ 3128-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
