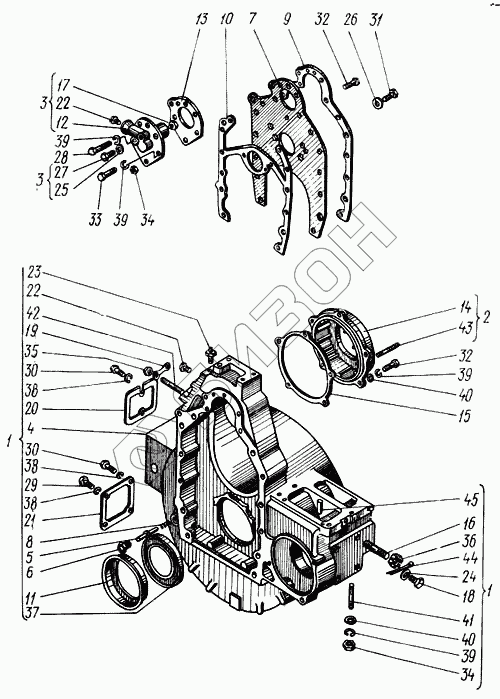

Графический каталог запасных частей к технике: ХТЗ Т-150. Картер маховика
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
31
32
32
33
34
34
34
35
36
37
38
38
38
39
39
39
39
39
40
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-02005.20 | Картер маховика |
Загрузка ...
|
|
| 2 | 60-02012.10 | Проставка топливного насоса |
Загрузка ...
|
|
| 3 | 60-02013.21 | Опора шестерни |
Загрузка ...
|
|
| 4 | 60-02110.31 | Картер маховика |
Загрузка ...
|
|
| 5 | 60-02112.00 | Указатель ВМТ |
Загрузка ...
|
|
| 6 | 60-02113.00 | Втулка указателя ВМТ |
Загрузка ...
|
|
| 7 | 60-02114.00 | Щит |
Загрузка ...
|
|
| 8 | 60-02115.00 | Пружина |
Загрузка ...
|
|
| 9 | 60-02116.01 | Прокладка картера маховика |
Загрузка ...
|
|
| 10 | 60-02117.01 | Прокладка щита |
Загрузка ...
|
|
| 11 | 60-02126.10 | Кольцо маслоотражателя |
Загрузка ...
|
|
| 12 | 60-02138.40 | Опора шестерни |
Загрузка ...
|
|
| 13 | 60-02140.10 | Прокладка опоры шестерни |
Загрузка ...
|
|
| 14 | 60-02145.03 | Проставка |
Загрузка ...
|
|
| 15 | 60-02147.10 | Прокладка проставки |
Загрузка ...
|
|
| 16 | 60-02162.00 | Шпилька |
Загрузка ...
|
|
| 17 | 60-02177.01 | Штуцер |
Загрузка ...
|
|
| 18 | 60-02179.00 | Болт специальный |
Загрузка ...
|
|
| 19 | 60-02181.00 | Шайба замковая |
Загрузка ...
|
|
| 20 | 60-02184.00 | Крышка |
Загрузка ...
|
|
| 21 | 60-02185.00 | Крышка люка |
Загрузка ...
|
|
| 22 | 60-02190.00 | Заглушка |
Загрузка ...
|
|
| 22 | 60-02190.00 | Заглушка |
Загрузка ...
|
|
| 23 | 60-28169.20 | Штуцер |
Загрузка ...
|
|
| 24 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 25 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 26 | 47 5361 3159 | Шайба стопорная 11х26 |
Загрузка ...
|
|
| 27 | Н-5889 СТП 251.70-78 | Пробка резьбовая |
Загрузка ...
|
|
| 28 | Болт М10-6gх50.56.016 ГОСТ 7795-70 | Болт М10-6gх50.56.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 29 | Болт М8-6gх12.88.35.016 ГОСТ 7796-70 | Болт М8-6gх12.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | Болт М10-6gх20.56.016 ГОСТ 7796-70 | Болт М10-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | Болт М10-6gх30.56.016 ГОСТ 7796-70 | Болт М10-6gх30.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | Болт М10-6gх35.56.016 ГОСТ 7796-70 | Болт М10-6gх35.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 35 | Гайка М12-6Н.6.016 ГОСТ 2524-70 | Гайка М12-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 36 | Гайка М14х1,5-6Н.6.016 ГОСТ 5932-73 | Гайка М14х1,5-6Н.6.016 ГОСТ 5932-73 |
Загрузка ...
|
|
| 37 | 60-02019.00 | Манжета 2-120х150-4 ГОСТ 8752-70 |
Загрузка ...
|
|
| 38 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | Шайба 10х1.5.04.05 ГОСТ 10450-78 | Шайба 10х1.5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 40 | Шайба 10х1.5.04.05 ГОСТ 10450-78 | Шайба 10х1.5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 41 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 42 | Шпилька М12(То/6g)х30.56.016 ГОСТ 22034-76 | Шпилька М12(То/6g)х30.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 43 | Шпилька М10(То/6g)х30.109.40х016 ГОСТ 22038-76 | Шпилька М10(То/6g)х30.109.40х016 ГОСТ 22038-76 |
Загрузка ...
|
|
| 44 | Шплинт 3,2х22.005 ГОСТ 397-79 | Шплинт 3,2х22.005 ГОСТ 397-79 |
Загрузка ...
|
|
| 45 | Штифт 10h 8х25 ГОСТ 3128-70 | Штифт 10h 8х25 ГОСТ 3128-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
