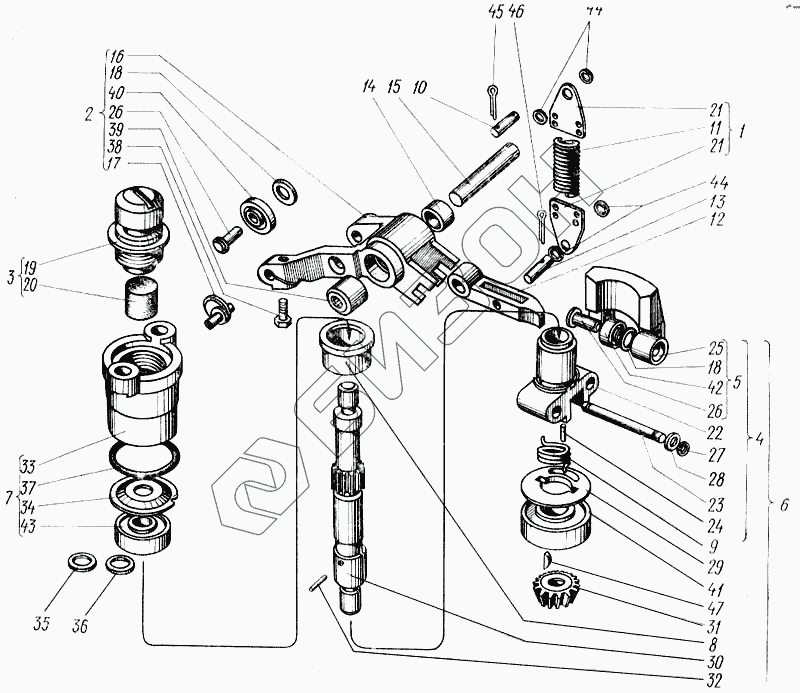

Графический каталог запасных частей к технике: ХТЗ Т-150. Детали регулятора топливного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1110110-02 | Пружина регулятора |
Загрузка ...
|
|
| 2 | 21.1110190 | Рычаг основной |
Загрузка ...
|
|
| 3 | 21.1110270 | Сапун |
Загрузка ...
|
|
| 4 | 21.1110300 | Ступица регулятора |
Загрузка ...
|
|
| 5 | 21.1110320 | Груз регулятора |
Загрузка ...
|
|
| 6 | 21.1110350 | Вал регулятора |
Загрузка ...
|
|
| 7 | 21.1110510-10 | Крышка верхняя |
Загрузка ...
|
|
| 8 | 21.1110044 | Муфта регулятора |
Загрузка ...
|
|
| 9 | 21.1110052 | Пружина демпферная |
Загрузка ...
|
|
| 10 | 21.1110103 | Ось серьги пружины |
Загрузка ...
|
|
| 11 | 21.1110114-02 | Пружина регулятора |
Загрузка ...
|
|
| 12 | 21.1110173-10 | Рычаг корректора |
Загрузка ...
|
|
| 13 | 21.1110179 | Ось рычага корректора |
Загрузка ...
|
|
| 14 | 21.1110187 | Втулка распорная |
Загрузка ...
|
|
| 15 | 21.1110193 | Ось основного рычага |
Загрузка ...
|
|
| 16 | 21.1110194 | Рычаг основной |
Загрузка ...
|
|
| 17 | 21.1110196 | Палец эксцентриковый |
Загрузка ...
|
|
| 18 | 21.1110197 | Шайба |
Загрузка ...
|
|
| 18 | 21.1110197 | Шайба |
Загрузка ...
|
|
| 19 | 21.1110271 | Корпус сапуна |
Загрузка ...
|
|
| 20 | 21.1110272 | Набивка сапуна |
Загрузка ...
|
|
| 21 | 21.1110282 | Серьга пружины регулятор |
Загрузка ...
|
|
| 22 | 21.1110304 | Ступица регулятора |
Загрузка ...
|
|
| 23 | 21.1110306 | Ось груза регулятора |
Загрузка ...
|
|
| 24 | 21.1110308 | Штифт |
Загрузка ...
|
|
| 25 | 21.1110324 | Груз регулятора |
Загрузка ...
|
|
| 26 | 21.1110326 | Ось ролика груза |
Загрузка ...
|
|
| 26 | 21.1110326 | Ось ролика груза |
Загрузка ...
|
|
| 27 | 21.1110327 | Замок |
Загрузка ...
|
|
| 28 | 21.1110328 | Шайба груза |
Загрузка ...
|
|
| 29 | 21.1110351 | Шайба блокировки вала регулятора |
Загрузка ...
|
|
| 30 | 21.1110364 | Вал регулятора |
Загрузка ...
|
|
| 31 | 21.1110366 | Шестерня ведомая |
Загрузка ...
|
|
| 32 | 21.1110367 | Штифт |
Загрузка ...
|
|
| 33 | 21.1110504-10 | Крышка верхняя |
Загрузка ...
|
|
| 34 | 21.1110512 | Лимб |
Загрузка ...
|
|
| 35 | 21.1110515 | Прокладка регулировочная |
Загрузка ...
|
|
| 36 | 21.1110515-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 37 | 21.1111304 | Прокладка |
Загрузка ...
|
|
| 38 | Болт М5х12.88.05 ГОСТ 7805-70 | Болт М5х12.88.05 ГОСТ 7805-70 |
Загрузка ...
|
|
| 39 | Подшипник 942/8 ГОСТ 4060-78 | Подшипник 942/8 ГОСТ 4060-78 |
Загрузка ...
|
|
| 40 | Подшипник 6-25 ГОСТ 8338-75 | Подшипник 6-25 ГОСТ 8338-75 |
Загрузка ...
|
|
| 41 | Подшипник 201 ГОСТ 8338-75 | Подшипник 201 ГОСТ 8338-75 |
Загрузка ...
|
|
| 42 | Подшипник 1000095 ГОСТ 8338-75 | Подшипник 1000095 ГОСТ 8338-75 |
Загрузка ...
|
|
| 43 | Подшипник 29 ГОСТ 8338-75 | Подшипник 29 ГОСТ 8338-75 |
Загрузка ...
|
|
| 44 | Шайба 5.04.05 ГОСТ 11371-78 | Шайба 5.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 45 | Шплинт 1,6х8 ГОСТ 397-79 | Шплинт 1,6х8 ГОСТ 397-79 |
Загрузка ...
|
|
| 46 | Шплинт 1,6х12 ГОСТ 397-79 | Шплинт 1,6х12 ГОСТ 397-79 |
Загрузка ...
|
|
| 47 | Шпонка 2х3,7 ГОСТ 24071-80 | Шпонка 2х3,7 ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
