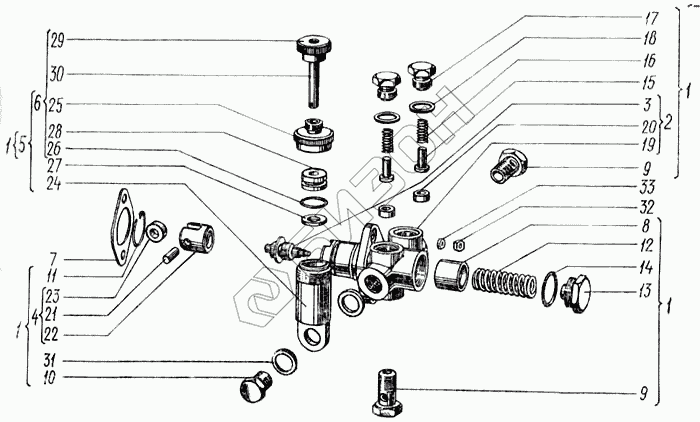

Графический каталог запасных частей к технике: ХТЗ Т-150. Насос топливоподкачивающий
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1106010-02 | Насос топливоподкачивающий |
Загрузка ...
|
|
| 2 | 21.1106090 | Корпус подкачивающего насоса |
Загрузка ...
|
|
| 3 | 21.1106310 | Втулка штока |
Загрузка ...
|
|
| 4 | 21.1106320 | Толкатель поршня |
Загрузка ...
|
|
| 5 | 21.1106350-02 | Насос ручной прокачки |
Загрузка ...
|
|
| 6 | 21.1106380-22 | Рукоятка насоса |
Загрузка ...
|
|
| 7 | 21.1106009 | Прокладка |
Загрузка ...
|
|
| 8 | 21.1106011 | Поршень |
Загрузка ...
|
|
| 9 | 21.1106012 | Болт |
Загрузка ...
|
|
| 10 | 21.1106013 | Болт |
Загрузка ...
|
|
| 11 | 21.1106015 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 21.1106016 | Пружина поршня |
Загрузка ...
|
|
| 13 | 21.1106019-01 | Пробка пружины |
Загрузка ...
|
|
| 14 | 21.1106021-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 21.1106022 | Клапан |
Загрузка ...
|
|
| 16 | 21.1106027 | Пружина клапана |
Загрузка ...
|
|
| 17 | 21.1106031 | Пробка клапана |
Загрузка ...
|
|
| 18 | 21.1106035 | Прокладка |
Загрузка ...
|
|
| 19 | 21.1106094 | Корпус |
Загрузка ...
|
|
| 20 | 21.1106095 | Седло клапана |
Загрузка ...
|
|
| 21 | 21.1106324 | Ось толкателя |
Загрузка ...
|
|
| 22 | 21.1106326 | Толкатель поршня |
Загрузка ...
|
|
| 23 | 21.1106328 | Ролик толкателя |
Загрузка ...
|
|
| 24 | 21.1106356 | Цилиндр |
Загрузка ...
|
|
| 25 | 21.1106358 | Крышка цилиндра |
Загрузка ...
|
|
| 26 | 21.1106362-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 21.1106365-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | 21.1106376-10 | Поршень |
Загрузка ...
|
|
| 29 | 21.1106381-20 | Рукоятка |
Загрузка ...
|
|
| 30 | 21.1106388-10 | Шток |
Загрузка ...
|
|
| 31 | 21.1111249 | Прокладка |
Загрузка ...
|
|
| 32 | Гайка М8.8.016 ГОСТ 2526-70 | Гайка М8.8.016 ГОСТ 2526-70 |
Загрузка ...
|
|
| 33 | Шайба 8.65Г.016 ГОСТ 6402-70 | Шайба 8.65Г.016 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
