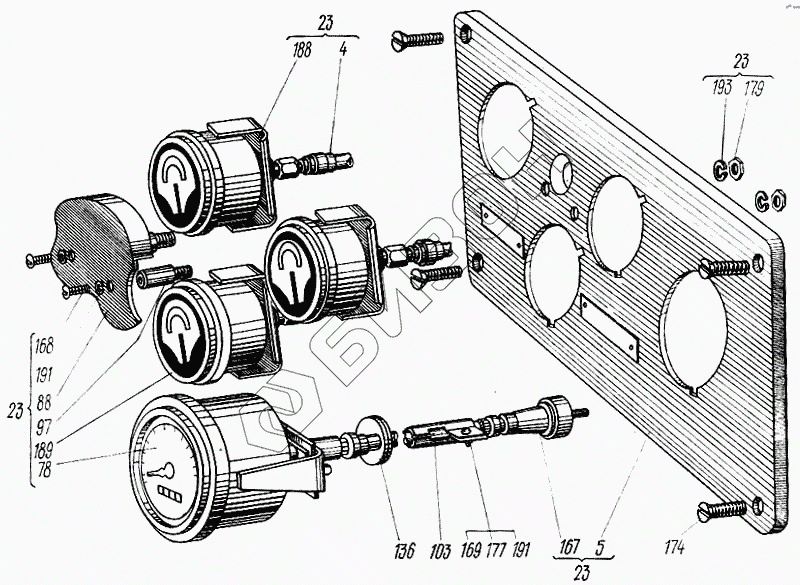

Графический каталог запасных частей к технике: ХТЗ Т-150. Электрооборудование и приборы
4
4
4
5
23
23
23
23
23
78
88
88
88
97
97
97
103
103
136
136
167
168
168
168
168
168
168
168
169
169
174
174
174
174
174
174
177
177
177
177
177
177
179
179
179
179
179
179
179
188
189
191
191
191
191
191
191
191
191
191
191
193
193
193
193
193
193
193
193
193
193
193
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.48.001-2-01 | 150.48.001-2-01 | Электрооборудование и приборы (с вентилятором) |
Загрузка ...
|
|
| 150.48.001-2 | 150.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 5 | 150.48.046-5 | Панель приборов |
Загрузка ...
|
|
| 23 | 150.48.077-5 | Панель с приборами |
Загрузка ...
|
|
| 23 | 150.48.077-5 | Панель с приборами |
Загрузка ...
|
|
| 78 | ТХ131-3813000 | Тахомотосчетчик |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 103 | 150.48.248 | Скоба направляющая |
Загрузка ...
|
|
| 103 | 150.48.248 | Скоба направляющая |
Загрузка ...
|
|
| 136 | 125.48.233 | Втулка |
Загрузка ...
|
|
| 136 | 125.48.233 | Втулка |
Загрузка ...
|
|
| 167 | ГВН20Г-3802600-01 | Вал гибкий ГОСТ 12391-77 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 169 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 169 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 188 | МД225-3810500 | Указатель давления масла ГОСТ 1701-75 |
Загрузка ...
|
|
| 189 | МД226-3810500 | Указатель давления воздуха ГОСТ 1701-75 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 193 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
