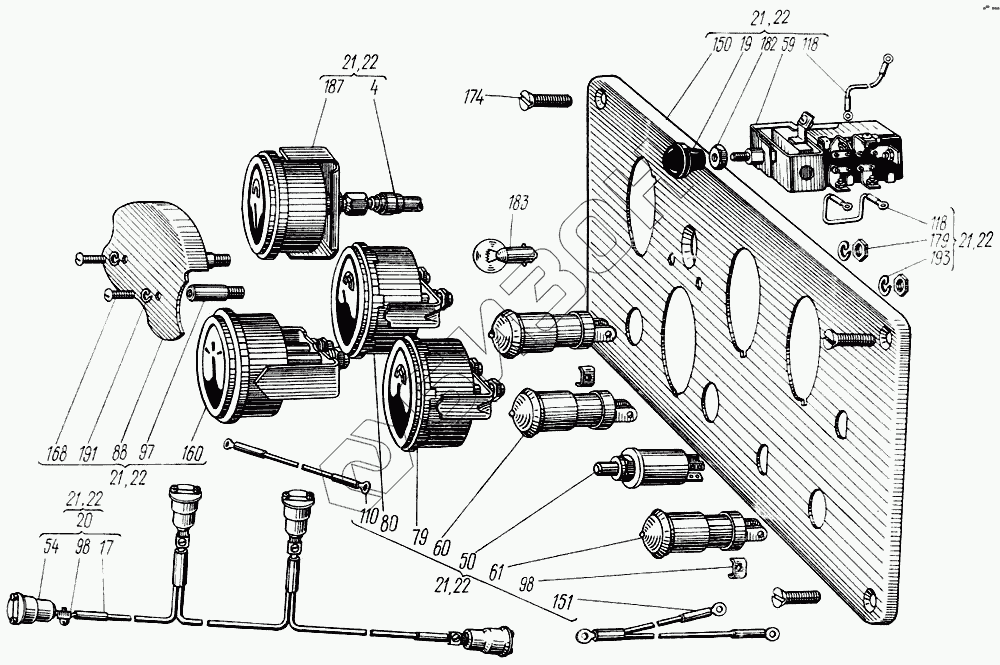

Графический каталог запасных частей к технике: ХТЗ Т-150. Электрооборудование и приборы
4
4
4
17
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
50
54
59
59
60
61
61
79
79
80
80
88
88
88
97
97
97
98
98
98
98
110
110
110
110
118
118
118
118
150
150
160
160
168
168
168
168
168
168
168
174
174
174
174
174
174
179
179
179
179
179
179
179
182
182
183
183
187
187
191
191
191
191
191
191
191
191
191
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.48.001-2-01 | 150.48.001-2-01 | Электрооборудование и приборы (с вентилятором) |
Загрузка ...
|
|
| 150.48.001-2 | 150.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 4 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 17 | 150.48.062-5 | Жгут |
Загрузка ...
|
|
| 19 | 150.48.069 | Рукоятка |
Загрузка ...
|
|
| 19 | 150.48.069 | Рукоятка |
Загрузка ...
|
|
| 20 | 150.48.072-5 | Патроны ламп освещения |
Загрузка ...
|
|
| 20 | 150.48.072-5 | Патроны ламп освещения |
Загрузка ...
|
|
| 21 | 150.48.076-9 | Щиток с приборами |
Загрузка ...
|
|
| 22 | 150.48.076-9-01 | Щиток с приборами |
Загрузка ...
|
|
| 50 | ВК314-3710000 | Включатель |
Загрузка ...
|
|
| 54 | Г-ПП1-3713200 | Патрон ламп освещения ПП1-200 |
Загрузка ...
|
|
| 59 | П38-3709000 | Переключатель освещения |
Загрузка ...
|
|
| 59 | П38-3709000 | Переключатель освещения |
Загрузка ...
|
|
| 60 | ПД20-3803000-Е | Фонарь контрольной лампы |
Загрузка ...
|
|
| 61 | ПД20-3803000-М | Фонарь контрольной лампы |
Загрузка ...
|
|
| 61 | ПД20-3803000-М | Фонарь контрольной лампы |
Загрузка ...
|
|
| 79 | УБ126-3806010 | Приемник указателя уровня топлива |
Загрузка ...
|
|
| 79 | УБ126-3806010 | Приемник указателя уровня топлива |
Загрузка ...
|
|
| 80 | УК133В.00.000 | Приемник указателя температуры воды |
Загрузка ...
|
|
| 80 | УК133В.00.000 | Приемник указателя температуры воды |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 88 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 97 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 98 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 98 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 98 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 110 | 150.48.403-1 | Провод |
Загрузка ...
|
|
| 110 | 150.48.403-1 | Провод |
Загрузка ...
|
|
| 110 | 150.48.403-1 | Провод |
Загрузка ...
|
|
| 110 | 150.48.403-1 | Провод |
Загрузка ...
|
|
| 118 | 150.48.448 | Провод |
Загрузка ...
|
|
| 118 | 150.48.448 | Провод |
Загрузка ...
|
|
| 118 | 150.48.448 | Провод |
Загрузка ...
|
|
| 150 | 151.48.170-1 | Щиток приборов |
Загрузка ...
|
|
| 150 | 151.48.170-1 | Щиток приборов |
Загрузка ...
|
|
| 160 | АП111-3811010 | Амперметр ГОСТ 1700-75 |
Загрузка ...
|
|
| 160 | АП111-3811010 | Амперметр ГОСТ 1700-75 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 168 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 174 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 179 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 182 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5929-70 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5929-70 |
Загрузка ...
|
|
| 182 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5929-70 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5929-70 |
Загрузка ...
|
|
| 183 | Лампа А12-1 ГОСТ 2023-75 | Лампа А12-1 ГОСТ 2023-75 |
Загрузка ...
|
|
| 183 | Лампа А12-1 ГОСТ 2023-75 | Лампа А12-1 ГОСТ 2023-75 |
Загрузка ...
|
|
| 187 | МД219-3810500 | Указатель давления масла ГОСТ 1701-75 |
Загрузка ...
|
|
| 187 | МД219-3810500 | Указатель давления масла ГОСТ 1701-75 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 191 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
