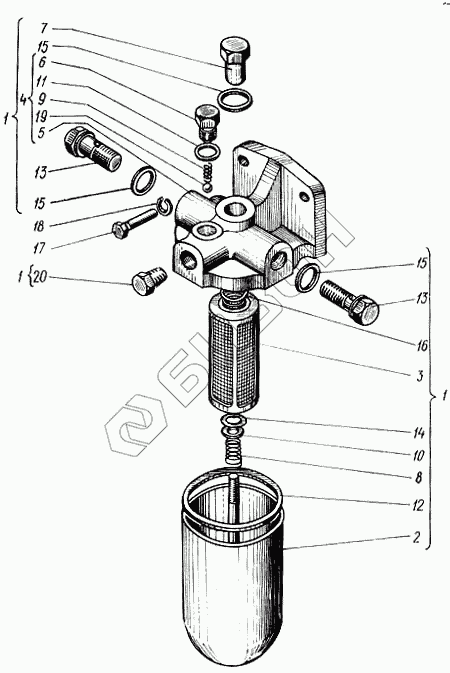

Графический каталог запасных частей к технике: ХТЗ Т-150. Фильтр масляный
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17К-28С9А | Фильтр |
Загрузка ...
|
|
| 2 | 17К-28С10А | Колпак |
Загрузка ...
|
|
| 3 | 17К-28С12Б | Фильтрующий элемент |
Загрузка ...
|
|
| 4 | 17К-28С13 | Корпус фильтра |
Загрузка ...
|
|
| 5 | 17К-2828-1 | Корпус фильтра |
Загрузка ...
|
|
| 6 | 17К-2837 | Пробка клапана |
Загрузка ...
|
|
| 7 | 17К-2844 | Пробка нажимная |
Загрузка ...
|
|
| 8 | 17К-2846 | Пружина |
Загрузка ...
|
|
| 9 | 17К-2847 | Пружина клапана |
Загрузка ...
|
|
| 10 | 14-1064 | Прокладка |
Загрузка ...
|
|
| 11 | 14-1572 | Прокладка |
Загрузка ...
|
|
| 12 | 36-1105071 | Прокладка колпака |
Загрузка ...
|
|
| 13 | Д18-051 | Болт поворотного угольника |
Загрузка ...
|
|
| 14 | Д30-1117125 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 16 | Ц90-1212046-3 | Кольцо |
Загрузка ...
|
|
| 17 | Болт М8-6gх25.56.016 ГОСТ 7796-70 | Болт М8-6gх25.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Шарик Б7,938-200 ГОСТ 3722-81 | Шарик Б7,938-200 ГОСТ 3722-81 |
Загрузка ...
|
|
| 20 | Пробка КГ 1/4".40 ОСТ 23.1.117-83 | Пробка КГ 1/4".40 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
