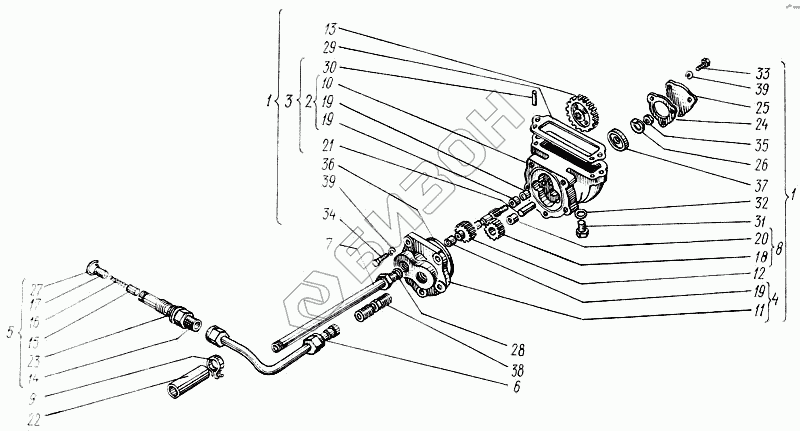

Графический каталог запасных частей к технике: ХТЗ Т-150. Система предпусковой прокачки масла
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-26002.20 | Насос предпусковой прокачки масла |
Загрузка ...
|
|
| 2 | 60-26003.10 | Корпус |
Загрузка ...
|
|
| 3 | 60-26004.10 | Корпус |
Загрузка ...
|
|
| 4 | 60-26005.11 | Крышка |
Загрузка ...
|
|
| 5 | 60-26006.00 | Клапан обратный |
Загрузка ...
|
|
| 6 | 60-26007.10 | Трубка подводящая |
Загрузка ...
|
|
| 7 | 60-26008..40 | Трубка заборная |
Загрузка ...
|
|
| 8 | 60-26010.00 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | Н-66С8 | Хомут стяжной |
Загрузка ...
|
|
| 10 | 60-26101.20 | Корпус |
Загрузка ...
|
|
| 11 | 60-26102.21 | Крышка |
Загрузка ...
|
|
| 12 | 60-26103.20 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | 60-26104.20 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | 60-26106.10 | Корпус клапана |
Загрузка ...
|
|
| 15 | 60-26107.00 | Плунжер |
Загрузка ...
|
|
| 16 | 60-26108.00 | Пружина |
Загрузка ...
|
|
| 17 | 60-26109.10 | Упор регулировочный |
Загрузка ...
|
|
| 18 | 60-26112.10 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | 60-26113.00 | Втулка |
Загрузка ...
|
|
| 20 | 60-26114.10 | Втулка |
Загрузка ...
|
|
| 21 | 60-26115.10 | Ось |
Загрузка ...
|
|
| 22 | 60-26116.00 | Шланг соединительный |
Загрузка ...
|
|
| 23 | 60-26117.00 | Прокладка |
Загрузка ...
|
|
| 24 | 60-26118.10 | Прокладка |
Загрузка ...
|
|
| 25 | 60-26119.11 | Крышка |
Загрузка ...
|
|
| 26 | 60-26120.00 | Шайба стопорная |
Загрузка ...
|
|
| 27 | 60-26126.00 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | 60-26128.10 | Прокладка |
Загрузка ...
|
|
| 29 | 60-26131.01 | Прокладка |
Загрузка ...
|
|
| 30 | 60-26140.00 | Палец |
Загрузка ...
|
|
| 31 | Н-5889 | Пробка резьбовая |
Загрузка ...
|
|
| 32 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 33 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 35 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 36 | Кольцо 071-077-36-2-2 ГОСТ 9833-73 | Кольцо 071-077-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 37 | Манжета 1-15х30-1 ГОСТ 8752-70 | Манжета 1-15х30-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 38 | Проходили ввертный 14-22 ГОСТ 13969-74 | Проходили ввертный 14-22 ГОСТ 13969-74 |
Загрузка ...
|
|
| 39 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
