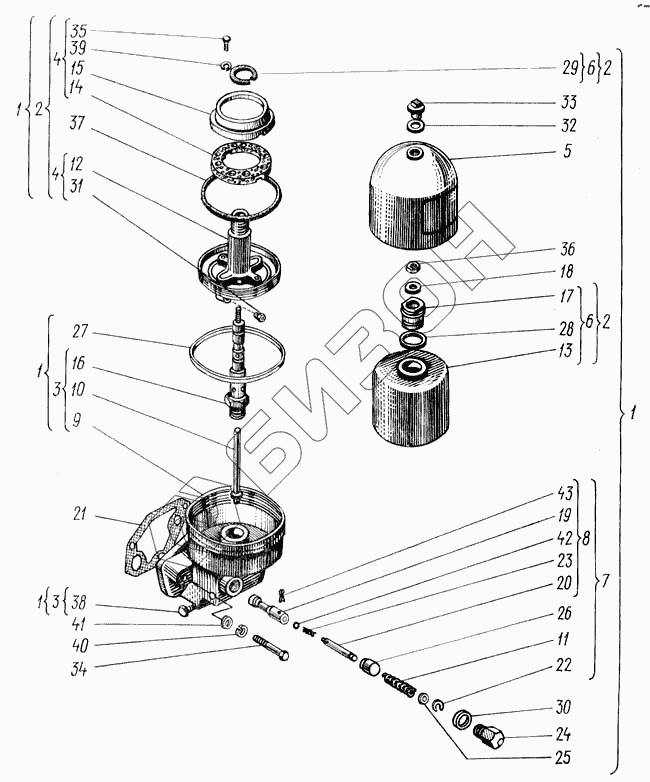

Графический каталог запасных частей к технике: ХТЗ Т-150. Центрифуга масляная полнопоточная
1
1
1
1
2
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-10002.01 | Центрифуга масляная полнопоточная |
Загрузка ...
|
|
| 2 | 60-10003.01-01 | Ротор |
Загрузка ...
|
|
| 3 | 60-10004.10 | Корпус центрифуга |
Загрузка ...
|
|
| 4 | 60-10010.00-01 | Остов ротора |
Загрузка ...
|
|
| 5 | 60-10011.01 | Колпак |
Загрузка ...
|
|
| 6 | 60-10012.01 | Крышка ротора |
Загрузка ...
|
|
| 7 | 60-10013.00 | Клапан предохранительный |
Загрузка ...
|
|
| 8 | 60-10014.30 | Клапан перепускной |
Загрузка ...
|
|
| 9 | 60-10101.10 | Корпус центрифуги |
Загрузка ...
|
|
| 10 | 60-10104.01 | Трубка маслоотводящая |
Загрузка ...
|
|
| 11 | 60-10106.00 | Пружина |
Загрузка ...
|
|
| 12 | 60-10108.02 | Остов ротора |
Загрузка ...
|
|
| 13 | 60-10109.02 | Крышка ротора |
Загрузка ...
|
|
| 14 | 60-10110.01 | Маслоотражатель |
Загрузка ...
|
|
| 15 | 60-10111.01 | Насадок |
Загрузка ...
|
|
| 16 | 60-10112.00 | Ось ротора |
Загрузка ...
|
|
| 17 | 60-10113.01 | Гайка ротора |
Загрузка ...
|
|
| 18 | 60-10118.00 | Шайба упорная |
Загрузка ...
|
|
| 19 | 60-10120.00 | Клапан |
Загрузка ...
|
|
| 20 | 60-10121.00 | Шток |
Загрузка ...
|
|
| 21 | 60-10122.01 | Прокладка корпуса центрифуги |
Загрузка ...
|
|
| 22 | 60-10123.00 | Шайба |
Загрузка ...
|
|
| 23 | 60-10127.00 | Пружина |
Загрузка ...
|
|
| 24 | 60-10128.00 | Пробка клапана |
Загрузка ...
|
|
| 25 | 60-10130.00 | Прокладка |
Загрузка ...
|
|
| 26 | 60-10131.00 | Упор |
Загрузка ...
|
|
| 27 | 60-10165.00 | Прокладка колпака |
Загрузка ...
|
|
| 28 | 60-10171.01 | Прокладка |
Загрузка ...
|
|
| 29 | 60-10177.10 | Кольцо |
Загрузка ...
|
|
| 30 | 14-1029 | Прокладка |
Загрузка ...
|
|
| 31 | 14-1047-А | Форсунка |
Загрузка ...
|
|
| 32 | 14-1059 | Прокладка |
Загрузка ...
|
|
| 33 | 14-1060-1 | Гайка колпака |
Загрузка ...
|
|
| 34 | Болт М12-6gх7056016 ГОСТ 7795-70 | Болт М12-6gх7056016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 35 | Винт Б М6-6gх10.46.05 ГОСТ 1491-80 | Винт Б М6-6gх10.46.05 ГОСТ 1491-80 |
Загрузка ...
|
|
| 36 | Гайка М12х1.25-6Н605 ГОСТ 15522-70 | Гайка М12х1.25-6Н605 ГОСТ 15522-70 |
Загрузка ...
|
|
| 37 | Кольцо У 140х0 4 ГОСТ 9833-61 | Кольцо У 140х0 4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 38 | Пробка КГ 3/а" ГОСТ 12720-67 | Пробка КГ 3/а" ГОСТ 12720-67 |
Загрузка ...
|
|
| 39 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | Шайба 12х20405 ГОСТ 11371-78 | Шайба 12х20405 ГОСТ 11371-78 |
Загрузка ...
|
|
| 42 | Шарик Б 7,938-200 ГОСТ 3722-81 | Шарик Б 7,938-200 ГОСТ 3722-81 |
Загрузка ...
|
|
| 43 | Шплинт 1,6х12005 ГОСТ 397-79 | Шплинт 1,6х12005 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
