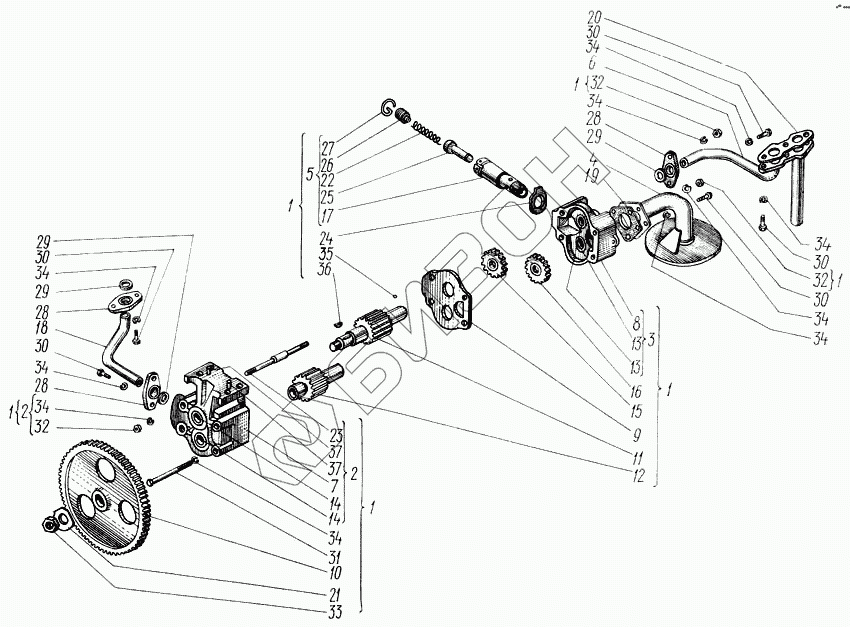

Графический каталог запасных частей к технике: ХТЗ Т-150. Насос масляный
1
1
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
29
29
30
30
30
30
30
31
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-09002.20 | Насос масляный |
Загрузка ...
|
|
| 2 | 60-09004.40 | Корпус |
Загрузка ...
|
|
| 3 | 60-09005.21 | Корпус радиаторной секции |
Загрузка ...
|
|
| 4 | 60-09009.22 | Трубка всасывающая с заборником |
Загрузка ...
|
|
| 5 | 60-09012.11 | Клапан |
Загрузка ...
|
|
| 6 | 60-09014.30 | Трубка радиаторной секции |
Загрузка ...
|
|
| 7 | 60-09101.50 | Корпус |
Загрузка ...
|
|
| 8 | 60-09102.30 | Корпус радиаторной секции |
Загрузка ...
|
|
| 9 | 60-09103.10 | Проставка |
Загрузка ...
|
|
| 10 | 60-09104.10 | Колесо зубчатое m = 2,5, z = 64 |
Загрузка ...
|
|
| 11 | 60-09105.20 | Шестерня ведущая m = 4,25, z = 10 |
Загрузка ...
|
|
| 12 | 60-09106.10 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | 60-09110.20 | Втулка |
Загрузка ...
|
|
| 14 | 60-09111.00 | Втулка масляного насоса |
Загрузка ...
|
|
| 15 | 60-09112.10 | Шестерня радиаторная ведущая m = 4,25, z = 10 |
Загрузка ...
|
|
| 16 | 60-09114.10 | Шестерня радиаторная ведомая m = 4,25, z = 10 |
Загрузка ...
|
|
| 17 | 60-09116.12 | Корпус клапана |
Загрузка ...
|
|
| 18 | 60-09121.40 | Трубка к маслофильтру |
Загрузка ...
|
|
| 19 | 60-09126.20 | Прокладка |
Загрузка ...
|
|
| 20 | 60-09129.20 | Прокладка |
Загрузка ...
|
|
| 21 | 60-09132.10 | Шайба стопорная |
Загрузка ...
|
|
| 22 | 60-09134.00 | Пружина |
Загрузка ...
|
|
| 23 | 60-09135.10 | Шпилька установочная |
Загрузка ...
|
|
| 24 | 60-09136.00 | Шайба замковая |
Загрузка ...
|
|
| 25 | 60-09138.00 | Клапан |
Загрузка ...
|
|
| 26 | 60-09140.10 | Пробка |
Загрузка ...
|
|
| 27 | 60-09143.00 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | 60-09152.01 | Фланец трубки |
Загрузка ...
|
|
| 29 | 60-09153.00 | Кольцо |
Загрузка ...
|
|
| 30 | Болт М8-6gх20.56.05 ГОСТ 7796-70 | Болт М8-6gх20.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | Болт М8-6gх85.88.35.05 ГОСТ 7795-70 | Болт М8-6gх85.88.35.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 32 | Гайка М8-6Н.6.05 ГОСТ 2524-70 | Гайка М8-6Н.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 32 | Гайка М8-6Н.6.05 ГОСТ 2524-70 | Гайка М8-6Н.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 33 | Гайка М18х1,5-6Н.6.05 ГОСТ 5929-70 | Гайка М18х1,5-6Н.6.05 ГОСТ 5929-70 |
Загрузка ...
|
|
| 34 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Шарик Б 5,556-100 ГОСТ 3722-81 | Шарик Б 5,556-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 36 | Шпонка 5х6,5 ГОСТ 24071-80 | Шпонка 5х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 37 | Штифт 8h 8х20 ГОСТ 3128-70 | Штифт 8h 8х20 ГОСТ 3128-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
