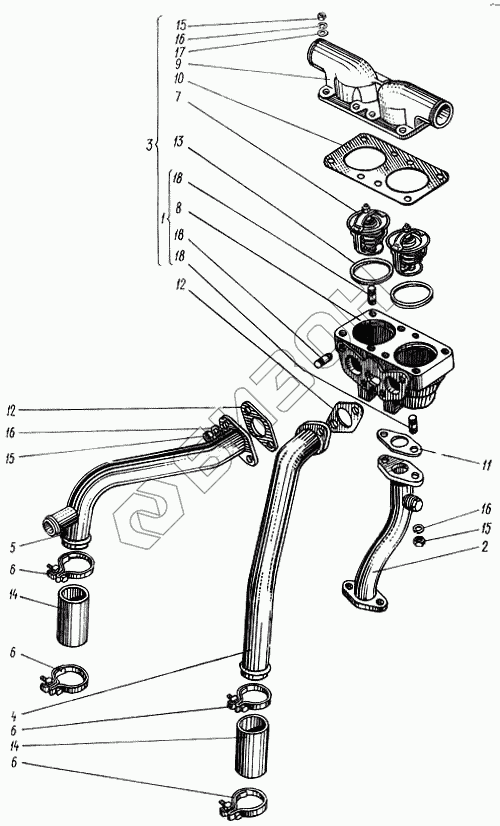

Графический каталог запасных частей к технике: ХТЗ Т-150. Термостаты
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
16
16
16
16
16
16
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-23002.00 | Корпус термостатов |
Загрузка ...
|
|
| 2 | 60-23003.01 | Стойка корпуса |
Загрузка ...
|
|
| 3 | 60-23004.00 | Корпус с крышкой |
Загрузка ...
|
|
| 4 | 60-23005.20 | Труба правая |
Загрузка ...
|
|
| 5 | 60-2300620 | Труба левая |
Загрузка ...
|
|
| 6 | А23.02.180 | Хомут стяжной |
Загрузка ...
|
|
| 7 | ТС107-1306100-01 | Термостат ТС107-01 ТУ 37.001.652-75 |
Загрузка ...
|
|
| 8 | 60-23101.00 | Корпус термостатов |
Загрузка ...
|
|
| 9 | 60-23104.00 | Крышка термостатов |
Загрузка ...
|
|
| 10 | 60-23109.00 | Прокладка корпуса |
Загрузка ...
|
|
| 11 | 60-23110.00 | Прокладка |
Загрузка ...
|
|
| 12 | 60-23111.00 | Прокладка |
Загрузка ...
|
|
| 13 | 60-23112.00 | Прокладка термостата |
Загрузка ...
|
|
| 14 | 60-23113.00 | Шланг |
Загрузка ...
|
|
| 15 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 15 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 16 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 18 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22038-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22038-76 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
